《2025年智慧学习明天出版社九年级物理全一册沪科版》

三、实验：用电流表测量电流
活动3：用电流表测量电流
实验目的：
1. 学习使用电流表。
2. 用电流表测量电路中的电流。
实验器材：
电池组、电流表、小灯泡、开关、导线
实验步骤：
1. 按照课本第75页的电路图15-36连接电路,电流表串联在电路图的A处。
2. 检查无误后闭合开关,待指针稳定后,根据所指的刻度读出被测电流的大小并记录。
3. 将电流表串联在电路图中的B处,重复步骤2。
实验结论：
1. 观察电流表分别串联在A处和B处时测得的电流。
2. 总结得出流出和流入灯泡电流的关系。
交流讨论：
若是由两个灯泡组成的串联电路,电路中各处的电流大小是否相同？

答案： 实验结论：
1. 电流表在A处和B处时测得的电流大小相等。
2. 流出灯泡的电流等于流入灯泡的电流。
交流讨论：
是，串联电路中各处的电流大小相同。

1. 我国新能源汽车发展迅猛,如图15-3-3所示是某电动汽车充电站的一排充电桩,这些充电桩是并(填“串联”或“并联”)的。家用洗衣机正常工作时的电流约为1 A = 10⁶μA。

答案： 并　10⁶

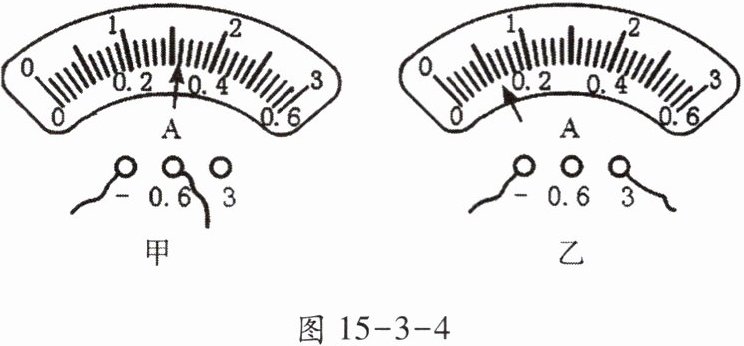

2. 电流表使用前要先检查指针是否指在零刻度线位置。如图15-3-4所示,甲表所用的量程是0~0.6A,该量程的分度值是0.02A,示数是0.32A；乙表所用的量程是0~3A,该量程的分度值是0.1A,示数是0.6A。

答案： 零刻度线　0~0.6A　0.02A　0.32A　0~3A　0.1A　0.6A

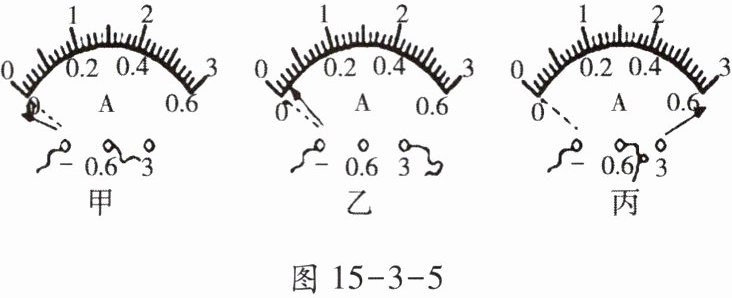

3. 三位同学在使用已校零电流表时,在闭合开关后,其电流表的指针摆动分别出现了如图15-3-5甲、乙、丙所示的三种情况。请分析他在电流表的使用上分别存在什么问题,写在下面的横线上。

甲：电流表的正、负接线柱接反了。
乙：电流表的量程选择过大。
丙：电流表的量程选择过小。

答案： 甲:电流表的正、负接线柱接反了　乙:电流表的量程选择过大　丙:电流表的量程选择过小

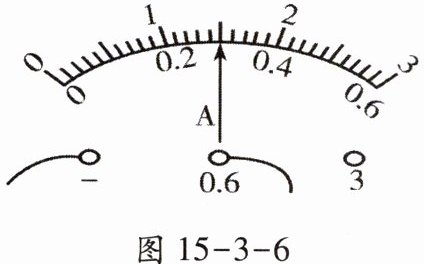

4. 电流表的指针偏转情况如图15-3-6所示,此时电流约为0.3A。如果电流表连电路的接线柱是“-”和“3”,指针仍偏转到原来位置,则此时电路中的电流是1.5A。

答案： 0.3　1.5
