10. 下列是关于小丽探究串、并联电路电流特点的一些说法,

错

误

的是(C)
A.串联电路中电流处处相等
B.并联电路干路中的电流等于各支路中的电流之和
C.两个灯泡通过的电流相等,它们之间一定是串联的
D.两个灯泡通过的电流不相等,它们之间一定是并联的

答案： C

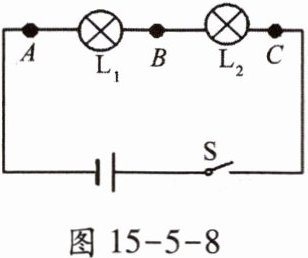

11. 小明用如图 15 - 5 - 8 所示的电路来探究串联电路的电流特点,用一个电流表分别测量 A、B、C 三处的电流.

(1) 连接电路时,开关应处于断开状态.
(2) 实验中最好选择规格不同 (填“相同”或“不同”)的小灯泡.
(3) 若闭合开关 S 后,灯 $L_1$、$L_2$ 都亮,突然发现灯 $L_2$ 熄灭. 对此现象,原因可能是L₂短路.
(4) 排除故障后,闭合开关发现灯 $L_2$ 的亮度比灯 $L_1$ 的亮度大. 则下列说法正确的是(C)
A. 电流从电源正极流出后先通过灯 $L_2$,故灯 $L_2$ 更亮
B. 灯 $L_2$ 中的电流较大,所以灯 $L_2$ 更亮
C. 两灯中的电流相等,亮度不同是由于两灯的规格不同

答案：
(1)断开
(2)不同
(3)L₂短路
(4)C

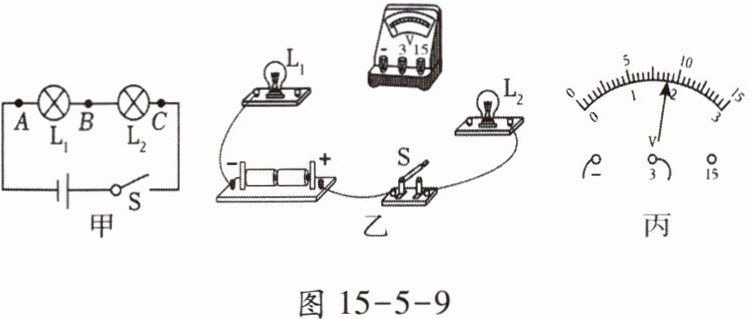

12. 实验小组用如图 15 - 5 - 9 甲所示的电路探究串联电路的电压关系.

(1) 请你按照图甲用笔画线代替导线连接如图乙所示的实验电路. 要求电压表测量灯 $L_1$ 两端的电压；
(2) 实验中应选择规格______ (填“相同”或“不同”)的小灯泡；
(3) 正确连接电路后,闭合开关 S,电压表的示数如图丙所示,此时小灯泡 $L_1$ 两端的电压为______ V.
|次数|$L_1$ 两端电压/V|$L_2$ 两端电压/V|
|1| |1.2|
|2|1.4|1.6|
|3|1.1|1.9|

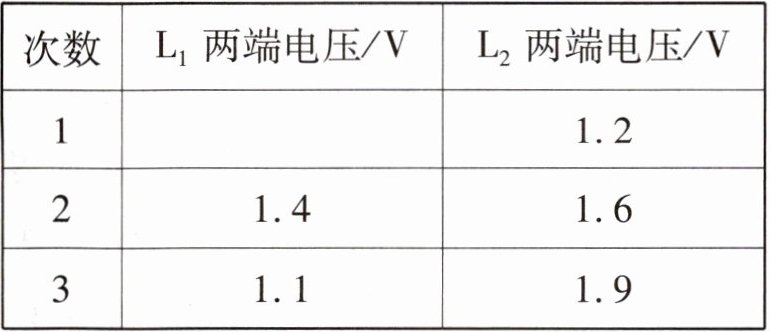

(4) 小组完成了三次实验,数据如表格所示. 进行多次实验的目的是______ (填字母“A. 寻找普遍规律”或“B. 减小实验误差”). 分析实验数据,可得到串联电路的电压特点是：串联电路总电压等于______.
(5) 另一小组在测出 $L_1$ 两端电压后,认为只须将与 A 点相连的导线改接到 C 点即可测出 $L_2$ 两端的电压,这种办法是______ (填“正确”或“错误”)的.

答案：

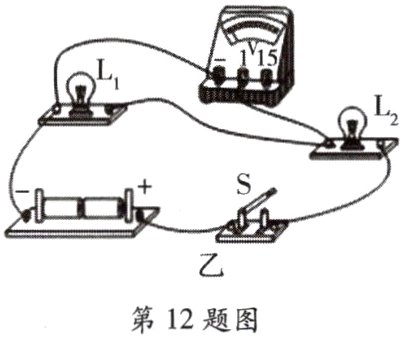

(1)如图所示
(2)不同
(3)1.8
(4)寻找普遍规律 等于各部分用电器两端电压之和
(5)错误
