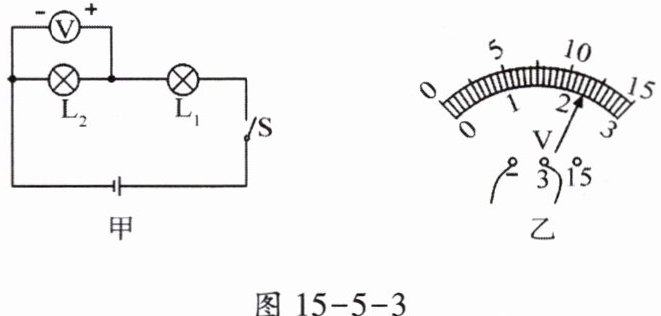

4. 如图 15 - 5 - 3 甲所示的电路中,$L_1$ 两端的电压为 $U_1 = 3.7$ V,$L_2$ 两端的电压如图乙所示,则 $L_2$ 两端的电压 $U_2 = $2.3V,电源电压 $U = $6V.

答案： 2.3 6

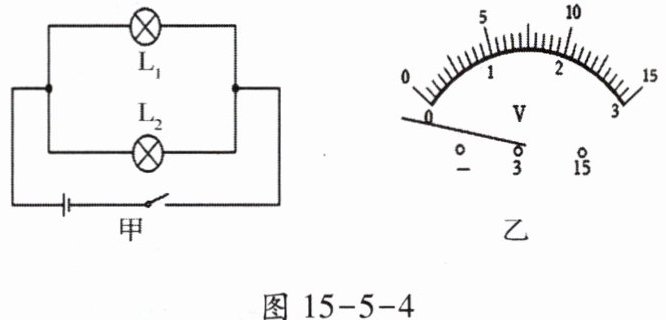

5. 小阳同学设计了如图 15 - 5 - 4 甲所示电路图探究并联电路的电压特点. 当开关闭合时,电压表出现了如图乙所示情况,其原因是电压表正、负接线柱接反了；正确连接电路后,若测得 $L_1$ 两端电压为 2.5 V,则 $L_2$ 两端电压是2.5V.

答案： 正、负接线柱接反了 2.5

6. 将甲、乙两个不同的小灯泡并联在电路中,发现甲灯泡比乙灯泡发光更亮,则甲灯两端电压等于 (填“大于”“小于”或“等于”)乙灯两端的电压,如果再把这两个灯泡串联在同一个电源上,则通过甲灯的电流等于 (填“大于”“小于”或“等于”)通过乙灯的电流.

答案： 等于 等于

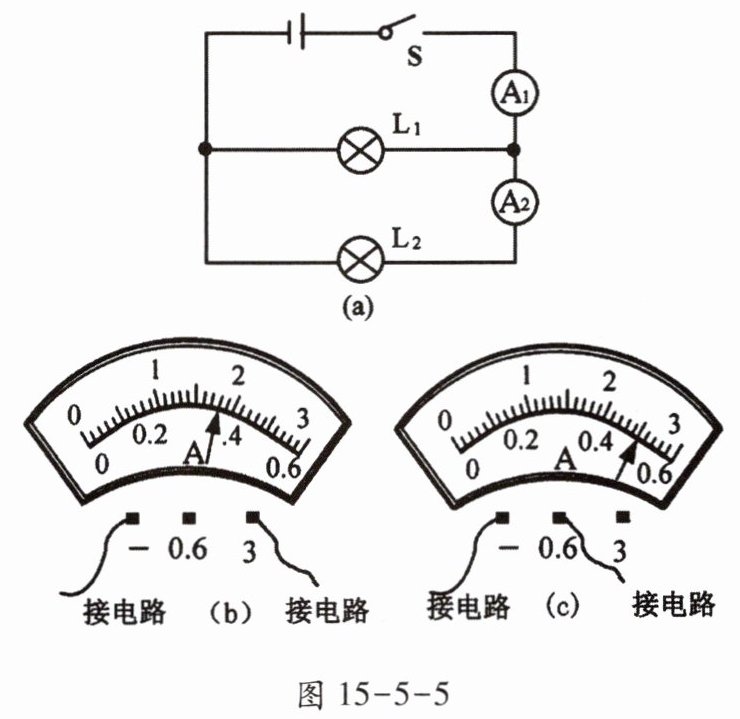

7. 如图 15 - 5 - 5(a) 所示,当开关 S 闭合时,两只电流表的示数分别由 (b)(c) 两图读得,则通过灯泡 $L_1$ 的电流是(D)

A.0.7 A
B.0.14 A
C.0.52 A
D.1.3 A

答案： D

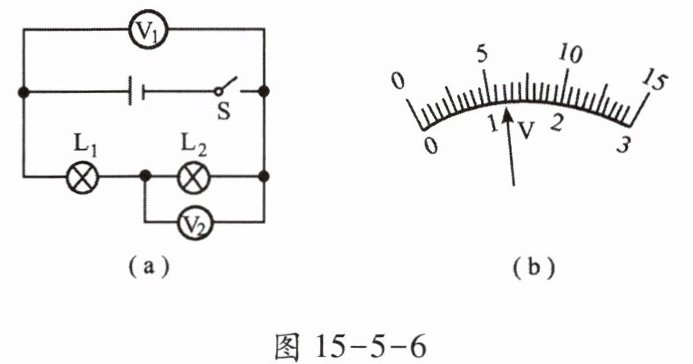

8. 如图 15 - 5 - 6(a) 所示,当闭合开关 S 后,两个电压表的指针偏转情况均如图 (b) 所示,则电灯 $L_1$ 和 $L_2$ 两端的电压分别为(A)

A.4.8 V,1.2 V
B.6 V,1.2 V
C.1.2 V,6 V
D.1.2 V,4.8 V

答案： A

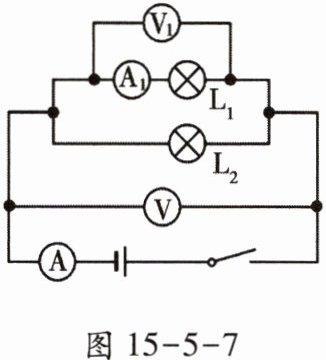

9. 如图 15 - 5 - 7 所示电路,开关闭合后两灯发光,以下说法正确的是(B)

A.电压表 V 的示数一定大于 $V_1$ 的示数
B.电压表 V 的示数一定等于 $V_1$ 的示数
C.电流表 A 的示数一定等于 $A_1$ 的示数
D.电流表 A 的示数一定等于 $A_1$ 示数的 2 倍

答案： B
