《2025年智慧学习明天出版社九年级物理全一册沪科版》

7. 小明想测量三个定值电阻和规格为“$3.8V$”小灯泡的阻值,电源电压均为$4.5V$.

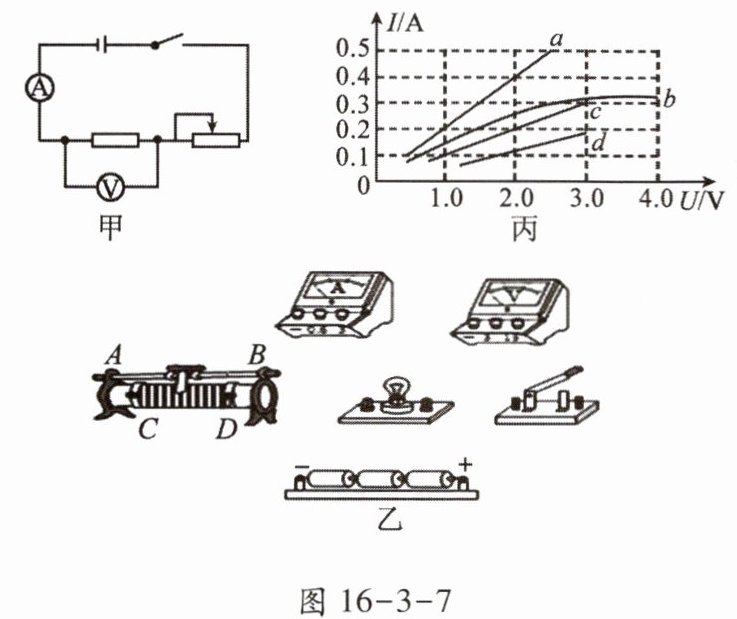

(1) 请参照图16-3-7测定值电阻阻值的电路图甲,用笔画线代替导线,在图乙中连接测量小灯泡电阻的实物电路.
如图所示
(2) 正确连接电路后,若灯丝断开,闭合开关后电流表指针无偏转,电压表指针有偏转.(均填“有”或“无”)
(3) 小明根据实验数据分别作出了$a$、$b$、$c$、$d四条I-U$图线,如图丙所示.
①表示$5\Omega$定值电阻的图线是a,表示$10\Omega$定值电阻的图线是c(填字母序号)；
②表示小灯泡灯丝电阻的图线是b(填字母序号),判断的依据是灯丝电阻会随温度的升高而增大,此时电流与电压不成正比.

答案：

(1)如图所示

(2)无 有
(3)①a c ②b 灯丝电阻会随温度的升高而增大,此时电流与电压不成正比

8. 小林在“测定小灯泡正常发光时的电阻”的实验中,所用小灯泡正常发光电压为$2.5V$,电阻约为$10\Omega$.小林的实验过程如下：

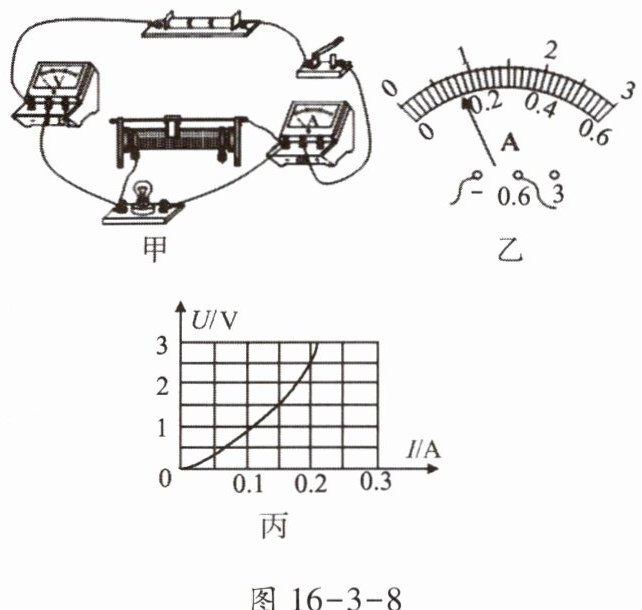

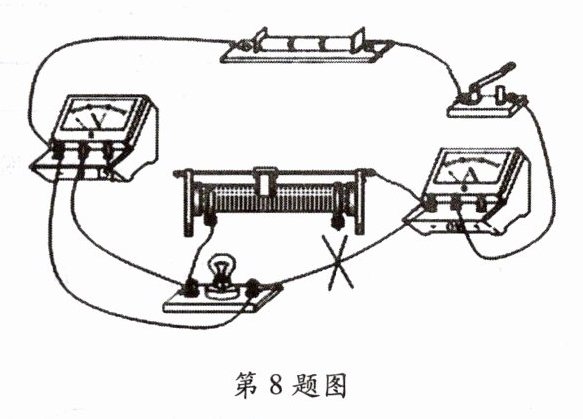

(1) 如图16-3-8甲所示是小林连接的实验电路,其中有一根导线连接错误,请在错误的导线上画“×”,并用笔画线代替导线,将甲图的实验电路连接完整.
如图所示
(2) 电路连接正确后,闭合开关前,应将滑动变阻器的滑片移到最右(填“左”或“右”)端；闭合开关发现小灯泡不亮,电压表的示数为$0$,电流表有示数,产生这种现象的原因可能是灯泡短路(或电压表短路).

(3) 以上故障排除后,再闭合开关,发现小灯泡仍不亮,但电流表和电压表均有示数,接下来他应进行的操作是向左移动变阻器的滑片,观察灯泡的发光情况.
(4) 实验中当滑动变阻器滑片移到某一位置时,电流表指针如图乙所示,这时通过小灯泡的电流是0.16 A.为了测量小灯泡正常发光时的电阻,应将图甲中变阻器的滑片向左(填“左”或“右”)端移动,使电压表的示数为2.5$V$.
(5) 小林根据实验数据绘制成了$U-I$图像如图丙.根据图像提供的信息,可计算出小灯泡正常发光的电阻是12.5$\Omega$.

答案：

(1)如图所示

(2)右 灯泡短路(或电压表短路)
(3)向左移动变阻器的滑片,观察灯泡的发光情况
(4)0.16 A 左 2.5
(5)12.5
