《2025年智慧学习明天出版社九年级物理全一册沪科版》

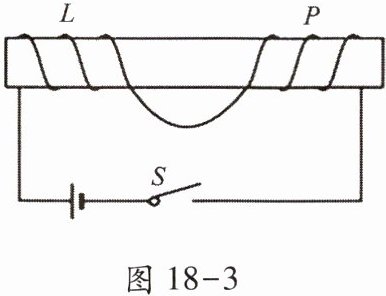

3. 图 18-3 中的两个线圈,套在一根光滑的玻璃管上。导线柔软,可自由滑动。开关 S 闭合后,则(A)

A.两线圈左右分开
B.两线圈向中间靠拢
C.两线圈静止不动
D.两线圈先左右分开,然后向中间靠拢

答案： A

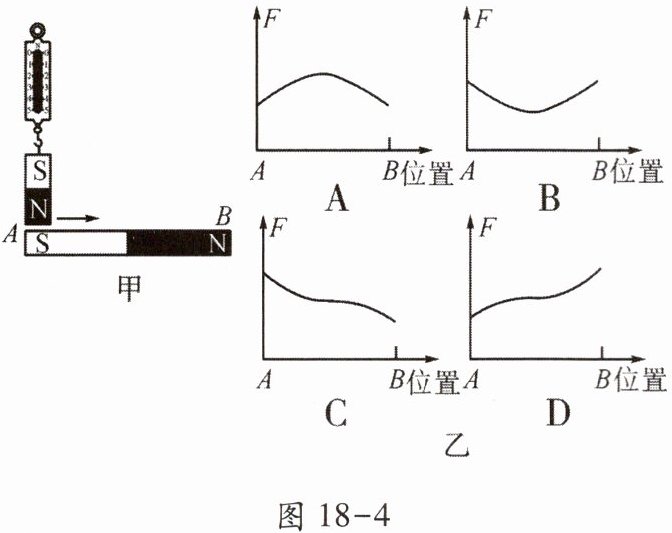

4. 如图 18-4 甲所示,在水平地面上的磁体上方,有挂在弹簧测力计上的小磁体。小青提着弹簧测力计沿图示水平路线从 A 缓慢移到 B,则图乙中能反映弹簧测力计示数 F 随位置变化的是(C)

答案： C

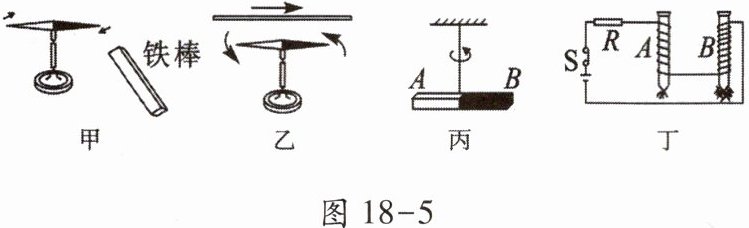

5. 如图 18-5 所示,是一些探究电现象和磁现象的实验。下列关于这些实验的叙述正确的是(B)

A.甲中小磁针被铁棒吸引,说明铁棒本身具有磁性
B.乙中小磁针发生偏转,说明电流周围存在磁场
C.丙中条形磁铁静止时 A 端总是指向北方,说明 A 端是条形磁铁的南极
D.丁中铁钉 B 吸引的大头针比 A 多,说明电磁铁的磁性强弱与电流大小有关

答案： B

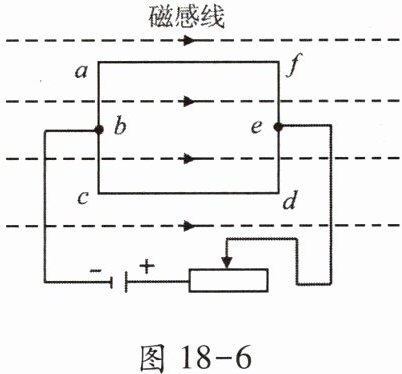

6. 矩形铜线框在某磁场中的位置如图 18-6 所示,ab、bc、ed 和 fe 段都受到该磁场的作用力,下列哪两段受到该磁场的作用力方向相同(B)

A.ab 段与 bc 段
B.ab 段与 ed 段
C.ab 段与 fe 段
D.fe 段与 ed 段

答案： B

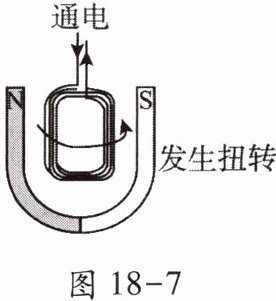

7. 如图 18-7 所示,把线圈放在磁场里,接通电源,看到线圈发生扭转。对此,下列说法

不

正

确

的是(B)


A.通电线圈在磁场中受到力的作用
B.通电线圈在磁场中的受力方向与电流方向无关
C.电能够转化为机械能
D.磁场与通电线圈中电流产生的磁场发生相互作用

答案： B

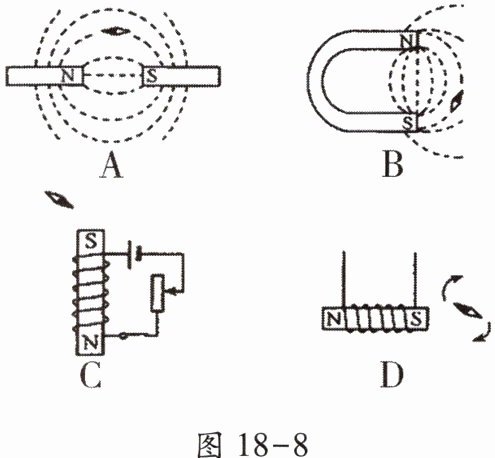

8. 小刚学习了磁的知识后,标出了如图 18-8 所示四种情况下磁体的磁极(小磁针的黑端为 N 极),其中正确的是(C)

答案： C

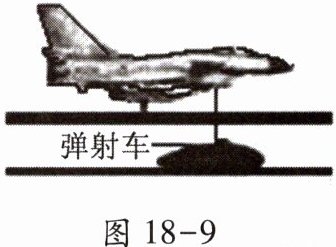

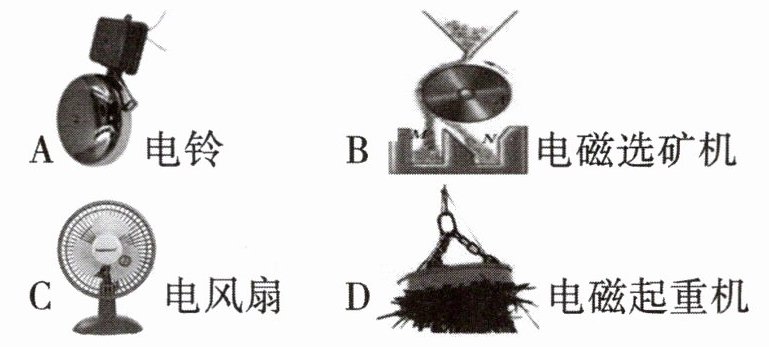

9. 2022 年 6 月 17 日我国第三艘航空母舰正式下水,并命名为福建舰。该航母采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接,并处于强磁场中,如图 18-9 所示。当弹射车内的导体通以强电流时,舰载机受到强大的推力而快速起飞。电磁弹射器工作原理与下列设备或用电器工作原理一致的是(C)

答案： C
