《2025年智慧学习明天出版社九年级物理全一册沪科版》

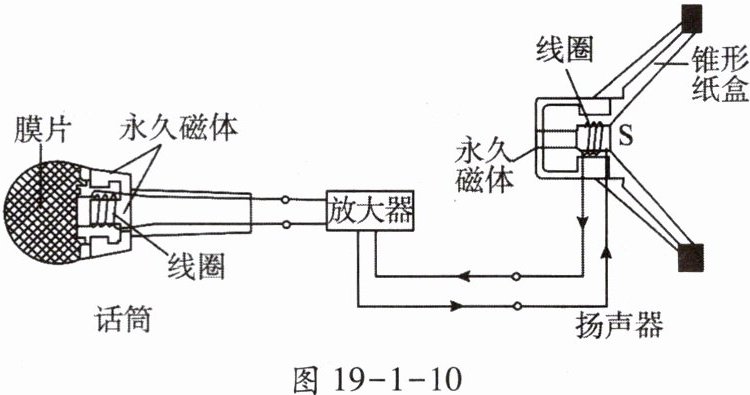

10. 如图19-1-10所示是动圈式话筒(麦克风)和扬声器(喇叭)的构造示意图,当人对着话筒说话时,产生的声音使膜片及与之相连的线圈一起振动,线圈在磁场中的这种运动,能产生随着声音变化而变化的电流,它的工作原理是电磁感应现象。变化的电流经放大器放大后通过扬声器的线圈,通电线圈就在磁场中来回振动,带动纸盆发出声音,扬声器就发出声音。当扬声器中的线圈通过的电流方向如图所示时,线圈向左运动,那么当电流方向改变时,线圈将向右运动,话筒在电路中相当于电源(填“电源”或“用电器”)。

答案： 电磁感应现象 右 电源

一、发电机原理
活动1：了解发电机原理
1. 观察交流发电机模型,它的主要结构与直流电动机模型有何异同？
2. 将交流发电机模型与电流计(或小灯泡)连接好,匀速缓慢转动发电机,观察电流计指针的偏转(或小灯泡的发光)情况. 你观察到的现象：电流计指针左右摆动（或小灯泡一闪一闪发光）.
3. 阅读课本第162页内容,观察课本图19-11交流发电机发电原理示意图,完成下面的问题.
(1)在线圈转动过程中,何时不切割磁感线？此时线圈中能产生感应电流吗？
线圈平面与磁感线垂直时不切割磁感线，此时不能产生感应电流。
(2)线圈何时做切割磁感线运动？
线圈平面与磁感线不垂直时做切割磁感线运动。
(3)(b)(d)两图中,线圈AB边的电流方向一样吗？为什么？
不一样，因为AB边切割磁感线的方向相反。
(4)在线圈匀速连续转动的过程中,每转过一周,线圈中电流的方向改变几次？所产生的电流是交流电还是直流电？
2次，交流电
讨论：当匀速缓慢转动发电机时,电流表的指针为什么左右摆动？电路中的小灯泡为什么一闪一闪地发光？
因为线圈转动时切割磁感线的方向周期性改变，产生的感应电流方向周期性变化，所以电流表指针左右摆动，小灯泡一闪一闪发光。
填一填
发电机的基本部件是定子和转子；发电机是利用电磁感应原理制成的；发电机发电时,把机械能转化为电能.

答案： 1. 相同点：都有磁体、线圈、支架；不同点：直流电动机有换向器，交流发电机有滑环和电刷。
2. 电流计指针左右摆动（或小灯泡一闪一闪发光）
3.
(1)线圈平面与磁感线垂直时不切割磁感线，此时不能产生感应电流。
(2)线圈平面与磁感线不垂直时做切割磁感线运动。
(3)不一样，因为AB边切割磁感线的方向相反。
(4)2次，交流电
讨论：因为线圈转动时切割磁感线的方向周期性改变，产生的感应电流方向周期性变化，所以电流表指针左右摆动，小灯泡一闪一闪发光。
填一填：定子；转子；电磁感应；机械；电
