《2025年智慧学习明天出版社九年级物理全一册沪科版》

四、电路的连接
活动 4:利用桌面上的器材,你能否让两个灯泡在同一电路中发光？比一比,看谁的方法多,并按照你们连接的实物电路画出电路图.
电路图:方法1：两灯泡首尾顺次连接，形成串联电路。（实物连接：电源→开关→灯泡L1→灯泡L2→电源负极；电路图：L1与L2串联，开关控制整个电路）
方法2：两灯泡并列连接，形成并联电路。（实物连接：电源→开关→分两路，一路L1，一路L2，合并后回电源负极；电路图：L1与L2并联，开关在干路）
活动 5:认真观察各组的电路图,你能否对它们进行分类？说出你分类的理由,并总结出同类电路的共同特点.
填一填
1. 串联:几个用电器首尾相连在一起,然后再接入电路,这种连接方式叫串联.
2. 并联:几个用电器并排连接在一起,然后再接入电路,这种连接方式叫并联.
活动 6:研究串联电路和并联电路中开关的作用
1. 将开关连接在串联电路中的不同位置,比较开关的控制作用是否相同. 闭合开关,拧下一个灯泡,观察另一个灯泡是否还亮,由此说明什么?
串联电路中开关位置不影响控制作用，开关控制整个电路；拧下一个灯泡，另一个不亮，说明串联电流唯一路径，用电器相互影响
2. 把两只开关分别连接在并联电路的干路和支路中,比较开关的控制作用是否相同.将开关都闭合,拧下一个灯泡,观察另一个灯泡是否还亮,由此又说明什么?
并联电路中干路开关控制所有用电器，支路开关只控制本支路；拧下一个灯泡，另一个仍亮，说明并联用电器互不影响
3. 阅读课本第 69 页最后一自然段和 70 页第一自然段,回答下列问题.
1. 家庭电路中各用电器采取的是哪种连接方式？说出你的判断依据.
家庭电路用电器并联，保证各用电器独立工作，互不影响
2. 要想连接好电路,应该注意哪些方面?
连接电路注意：断开开关；合理选择元件；避免短路；元件连接完整

答案： 四、活动4：
方法1：两灯泡首尾顺次连接，形成串联电路。电路图：
（实物连接：电源→开关→灯泡L1→灯泡L2→电源负极；电路图：L1与L2串联，开关控制整个电路）
方法2：两灯泡并列连接，形成并联电路。电路图：
（实物连接：电源→开关→分两路，一路L1，一路L2，合并后回电源负极；电路图：L1与L2并联，开关在干路）
活动5：
1. 分类：串联电路、并联电路
2. 理由：连接方式不同
3. 共同特点：
串联：用电器首尾相连，电流路径唯一
并联：用电器两端分别连在一起，电流路径多条
填一填：
1. 首尾相连
2. 并排连接
活动6：
1. 串联电路中开关位置不影响控制作用，开关控制整个电路；拧下一个灯泡，另一个不亮，说明串联电流唯一路径，用电器相互影响
2. 并联电路中干路开关控制所有用电器，支路开关只控制本支路；拧下一个灯泡，另一个仍亮，说明并联用电器互不影响
3. 阅读回答：
1. 家庭电路用电器并联，保证各用电器独立工作，互不影响
2. 连接电路注意：断开开关；合理选择元件；避免短路；元件连接完整
答题卡完毕

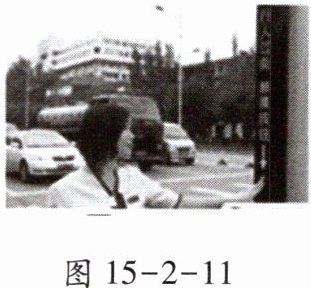

1. 如图 15-2-11 所示,某城市安装一种“按钮式红绿灯”. 当路上车辆不多时,行人通过触摸按钮,使正对车辆的红灯亮起,行人安全通过. 按钮相当于电路中的开关;红灯和绿灯是并联的.

答案： 开关 并

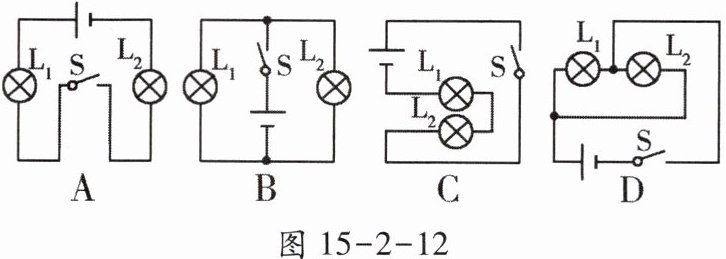

2. 如图 15-2-12 所示,属于串联电路的是A、C,属于并联电路的是B、D.

答案： A、C B、D
