《2025年智慧学习明天出版社九年级物理全一册沪科版》

三、实验：用电压表测量电压
活动3：用电压表测量电压
实验目的：
1. 学习使用电压表。
2. 测量电源电压和小灯泡发光时两端的电压。
实验器材：电池、电池盒、电压表、小灯泡、开关及导线。
实验步骤：
1. 选择电压表的恰当量程,然后把电压表直接接在电源两端。分别测量一节干电池的电压,两节干电池串联后的总电压,三节干电池串联后的总电压。把测得的数据填入下表。

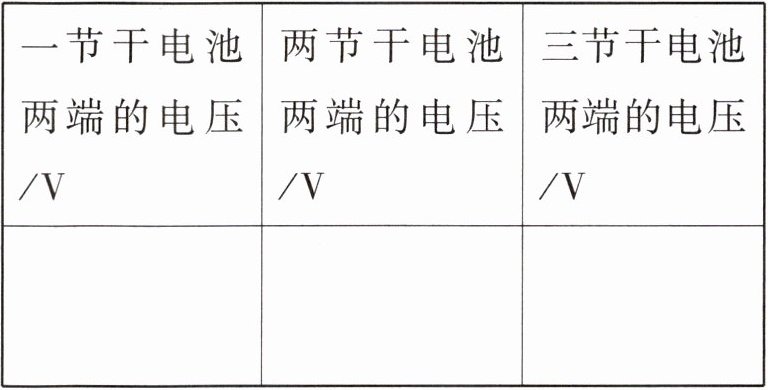

|一节干电池两端的电压/V|两节干电池两端的电压/V|三节干电池两端的电压/V|
| | | |
2. 按照课本图15-45所示的电路图,将实验器材连接起来,闭合开关,待指针稳定后读出并记录电压表的示数。
实验结论：
1. 串联电池组两端的总电压等于各节电池两端电压____。
2. 小灯泡两端的电压为____。

答案： 答案略

1. 电压使电路中的电荷做定向运动,形成电流。电源是提供电压的装置。
2. 我国家庭电路的电压是220V。大量事实表明,不高于36V的电压才是安全的。110kV=1.1×10⁵V。
3. 小明同学有一个复读机,正常工作时需要的电压是6V,如果用干电池供电,则需要4节干电池串联。

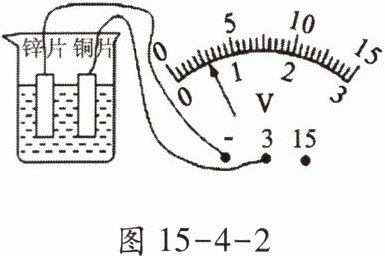

4. 如图15-4-2所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知,锌片是盐水电池的负极,电池的电压为0.6V。

答案： 1.电压　电源　2.220　36　1.1×10⁵　3.4　串　4.负　0.6
