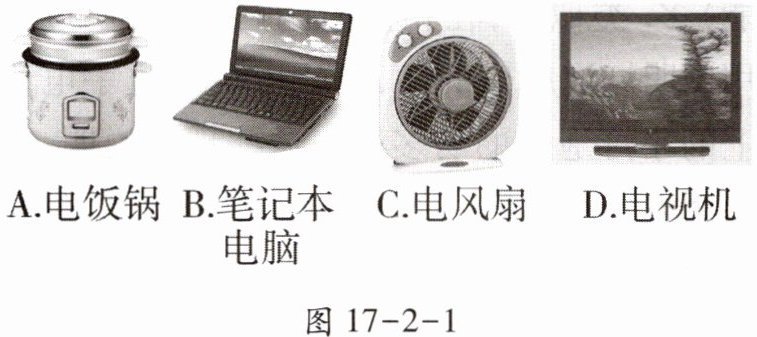

4. 当电路中只有一个用电器工作时,小明测得在15 min内其消耗的电能为0.3 kW·h,则这个用电器可能是如图17 - 2 - 1中的(A)

A.电饭锅
B.笔记本电脑
C.电风扇
D.电视机

答案： A

5. 关于标有“12 V 24 W”的白炽灯,下列说法正确的是(C)
A.该灯泡实际工作时的实际功率是24 W
B.该灯泡工作时,其两端电压是12 V
C.该灯泡正常发光时,灯丝电阻是6 Ω
D.该灯泡工作时,通过灯丝的电流是2 A

答案： C

6. 两个额定电压相同的电热水壶甲和乙,甲的额定功率为1800 W,乙的额定功率为1200 W。两个电热水壶都正常工作时,下列说法中正确的是(B)
A.甲电热水壶两端的电压较高
B.电流通过甲电热水壶做功较快
C.通过两个电热水壶的电流相等
D.甲电热水壶消耗的电能较多

答案： B

7. 小明用标有“12 V 60 W”的灯甲和标有“24 V 30 W”的灯乙做实验,关于两灯的比较,下列说法中正确的是(D)
A.甲灯的实际功率一定大于乙灯的实际功率
B.甲灯和乙灯均正常工作,甲灯消耗的电能一定比乙灯多
C.甲灯正常工作时,1 h消耗电能60 kW·h
D.甲灯和乙灯均正常工作,且消耗相同的电能,甲灯工作的时间比乙灯短

答案： D

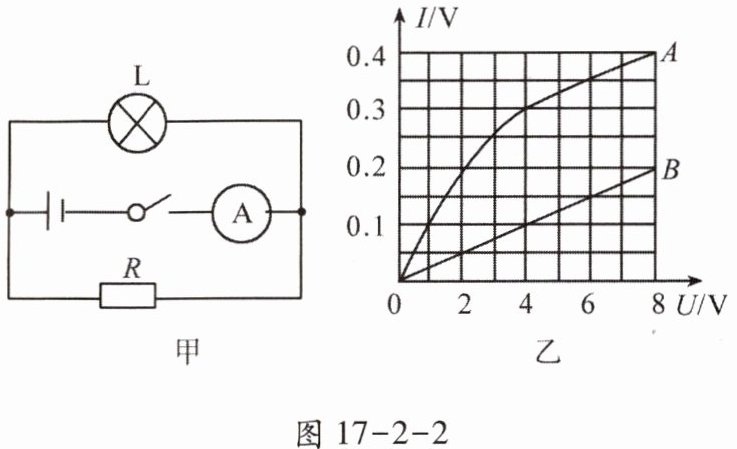

8. 小灯泡L和定值电阻R接在如图17 - 2 - 2甲所示的电路中,其两者的I - U关系图像如图乙所示,闭合开关,下列说法中正确的是(D)

A.图乙中曲线A表示电阻R的I - U关系图像
B.当电源电压为4 V时,电流表示数为0.5 A
C.当电源电压为4 V时,小灯泡L的实际功率为1.6 W
D.如果将小灯泡L和电阻R串联接在电压为10 V的电源两端,电路消耗的总功率为2 W

答案： D

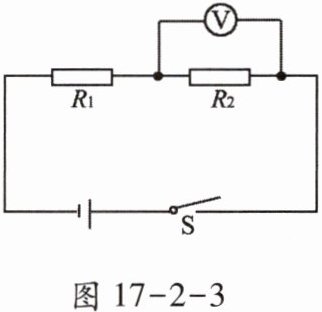

9. 如图17 - 2 - 3所示,电源电压恒为12 V,电阻$R_1$为20 Ω。当开关S闭合后,电压表的示数为8 V。求：
$(1)R_2$消耗的功率；
(2)整个电路在5 min的时间内消耗的电能。

答案： 1. 首先求电路中的电流$I$：
因为$R_1$与$R_2$串联，根据串联电路电压特点$U = U_1+U_2$，已知$U = 12V$，$U_2 = 8V$，则$R_1$两端电压$U_1=U - U_2$。
由$I=\frac{U_1}{R_1}$，$U_1 = 12V - 8V=4V$，$R_1 = 20\Omega$，根据欧姆定律$I=\frac{U_1}{R_1}$，可得$I=\frac{U_1}{R_1}=\frac{4V}{20\Omega}=0.2A$。
2. 然后求$R_2$消耗的功率$P_2$：
根据$P = UI$，对于$R_2$，$U_2 = 8V$，$I = 0.2A$，则$P_2=U_2I$。
代入数据得$P_2 = 8V×0.2A = 1.6W$。
3. 最后求整个电路在$t = 5min=300s$内消耗的电能$W$：
根据$W = UIt$，已知$U = 12V$，$I = 0.2A$，$t = 300s$。
则$W=UIt=12V×0.2A×300s = 720J$。
综上，$(1)R_2$消耗的功率为$1.6W$；$(2)$整个电路在$5min$内消耗的电能为$720J$。
