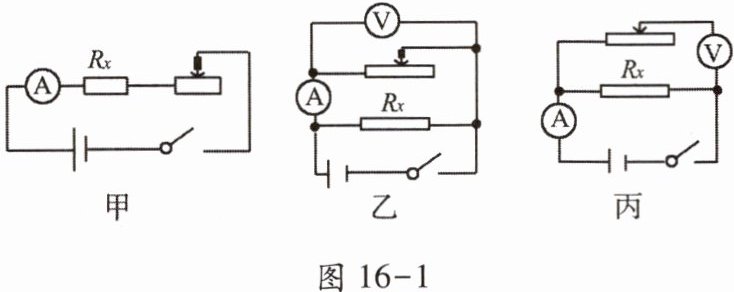

2. 如图 16-1 所示,电源电压保持不变,滑动变阻器上均标有“2 A 20 Ω”字样,通过哪几个电路图可测出 $ R_x $ 的阻值(A)

A.甲、丙
B.乙、丙
C.甲、乙
D.甲、乙、丙

答案： A

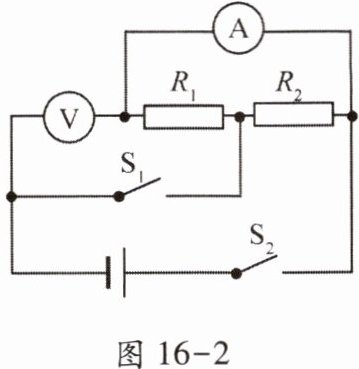

3. 如图 16-2 所示的电路中,电源电压保持不变,当开关 $ S_1 $、$ S_2 $ 都闭合时,电流表的示数为 0.5 A,电压表的示数为 6 V；将电压表、电流表的位置互换,当开关 $ S_1 $ 断开、$ S_2 $ 闭合,电流表的示数为 0.3 A. 则正确的是(B)

A.$ R_1 = 8 \Omega $
B.$ R_2 = 8 \Omega $
C.$ R_1 = 20 \Omega $
D.$ R_2 = 20 \Omega $

答案： B

4. 对于“探究电流跟电压的关系”和“伏安法测量电阻”这两个实验,下列说法不

正

确

的是( A)

A.它们都是采用控制变量的研究方法
B.它们的实验电路在教材中是相同的
C.前者多次测量的目的是分析多组数据,得出电流跟电压的关系
D.后者多次测量的目的是取电阻的平均值,减小误差

答案： A

5. 如图 16-3 所示的是科技小组同学设计的四种“环境温度检测”电路,其中 $ R $ 为热敏电阻(用表示),$ R $ 的阻值是随环境温度的增大而增大,$ R_0 $ 为定值电阻,电源电压恒定不变. 若当环境温度升高时电表示数增大,则符合要求的电路是(D)

答案： D

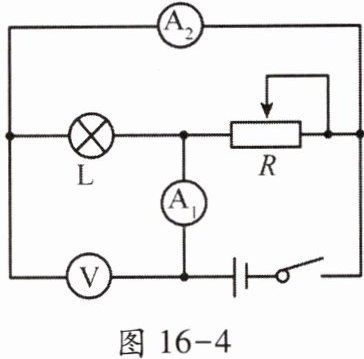

6. 如图 16-4 所示,电源电压不变,闭合开关,当滑动变阻器的滑片由中点向右移动时,下列说法正确的是(B)

A.电压表 V 示数变小
B.电流表 $ A_1 $ 示数变小
C.电路的总电阻变小
D.电流表 $ A_2 $ 示数变小

答案： B

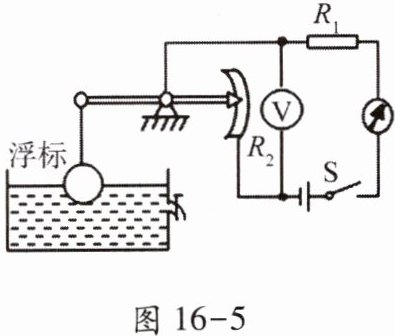

7. 如图 16 - 5 是一种自动测定油箱内油面高度的装置,$ R_1 $ 是定值电阻,$ R_2 $ 是滑动变阻器,油量表是由电表改装而成. 以下说法不正确的是(C)

A.$ R_1 $ 和 $ R_2 $ 在电路中是串联的
B.油量表是由电流表改装而成
C.当油量上升时,油量表示数变小,电压表示数变大
D.$ R_1 $ 在电路中起保护电路的作用,不可省掉

答案： C

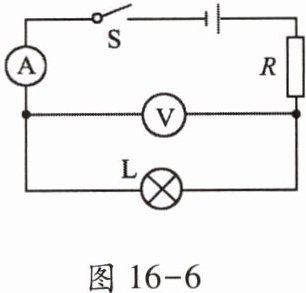

8. 在如图 16-6 所示的电路中,闭合开关 S,电路正常工作. 一段时间后灯 L 熄灭,一个电表的示数变大,另一个电表的示数变小. 将两用电器位置互换后再次闭合开关 S,两个电表指针均发生明显偏转. 若电路中只有一处故障,且只发生在灯 L 或电阻 R 上,则(A)

A.灯 L 短路
B.灯 L 开路
C.电阻 R 开路
D.电阻 R 短路

答案： A
