《2025年智慧学习明天出版社九年级物理全一册沪科版》

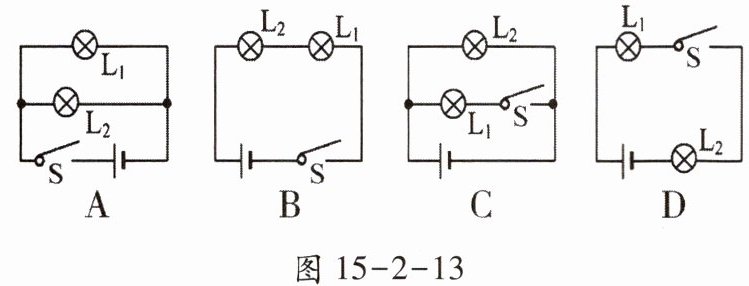

3. 如图 15-2-13 所示电路中,开关能同时控制两盏灯,若一盏灯的灯丝断了,

不

影

响

另一盏灯工作的电路是(A)

答案： A

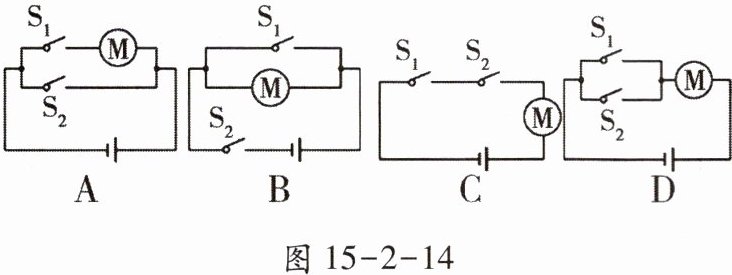

4. 喜爱物理的小明设计了一个双钥匙电动安全锁,其中钥匙相当于“开关”,当两把钥匙同时使用(即开关闭合)才能开锁. 图 15-2-14 中符合设计要求的电路是(C)

答案： C

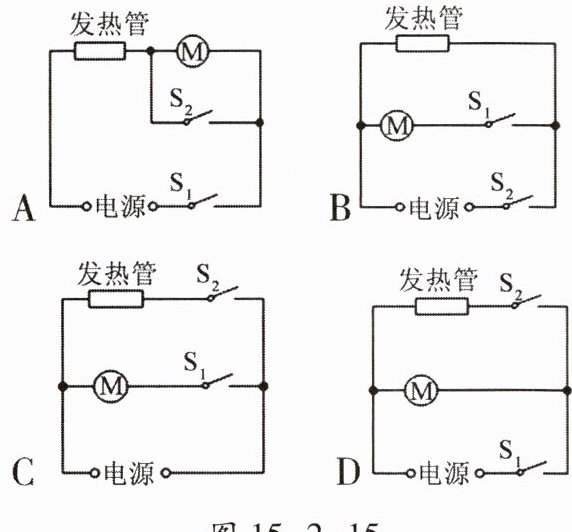

5. 某种空气炸锅,使用它时发现:当同时闭合定时开关$ S_1 $和温控开关$ S_2 $时产生热风;仅闭合定时开关$ S_1 $时产生冷风;不会只发热不吹风. 则其电路可能是下图中的(D)

答案： D

6. 如图 15-2-16 所示,要使灯泡$ L_1 $和$ L_2 $组成并联电路,应(C)

A.只闭合$ S_2$
B.只闭合$ S_3$
C.只闭合$ S_1 $和$ S_3$

D.只闭合$ S_2 $和$ S_3$

答案： C

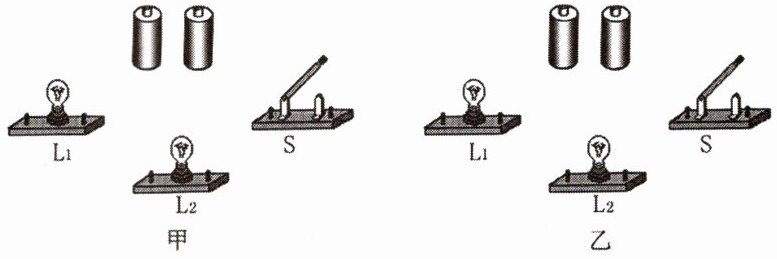

7. 如图 15-2-17 所示,用笔画线表示导线,把甲图连接成串联电路,把乙图连接成并联电路,开关 S 控制整个电路.

答案： 甲图（串联电路）：
用导线将电池组正极与开关S一端相连；
用导线将开关S另一端与灯泡L₂一端相连；
用导线将灯泡L₂另一端与灯泡L₁一端相连；
用导线将灯泡L₁另一端与电池组负极相连。
乙图（并联电路）：
用导线将电池组正极与开关S一端相连；
用导线将开关S另一端分别与灯泡L₁和L₂的一端相连（形成分支）；
用导线将灯泡L₁和L₂的另一端相连，并连接至电池组负极。

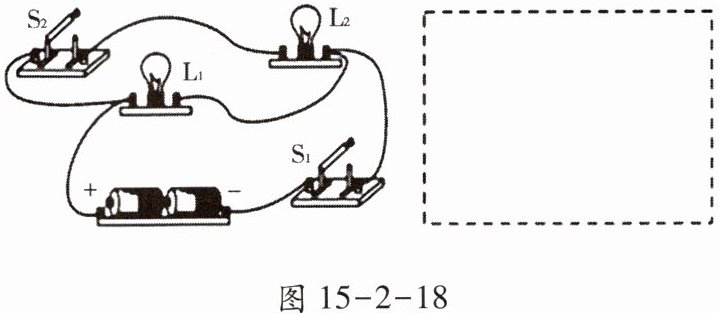

8. 根据如图 15-2-18 所示的实物连接图,在虚线框内画出对应的电路图.(要求连线横平竖直,尽量使电路图简洁美观)

答案：

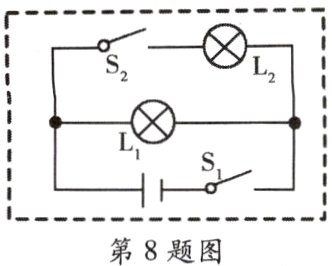

如图所示

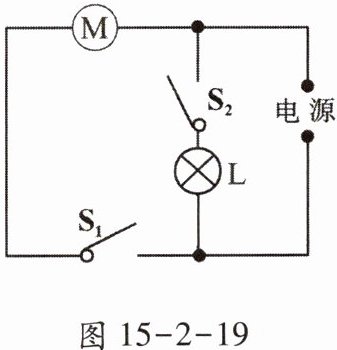

9. 如图 15-2-19 所示,是一台电冰箱的简化电路图,其中 M 是制冷压缩机的电动机,L 是电冰箱内的照明灯泡.

(1)电路图中的灯泡 L 与电动机 M 是串联的还是并联的?
(2)联系实际想一想,为什么要设计成这种连接方式?

答案：
(1)并联
(2)因为电动机和照明灯在工作时要互不影响.(电动机带动压缩机制冷,电动机是否工作由冰箱内的温度决定:温度高时自动工作,温度低时自动停止.照明灯是否工作取决于电冰箱门是否打开:打开冰箱门时灯亮,冰箱门关闭时灯不再发光.在电路图中S₁是温控开关,S₂是门控开关)
