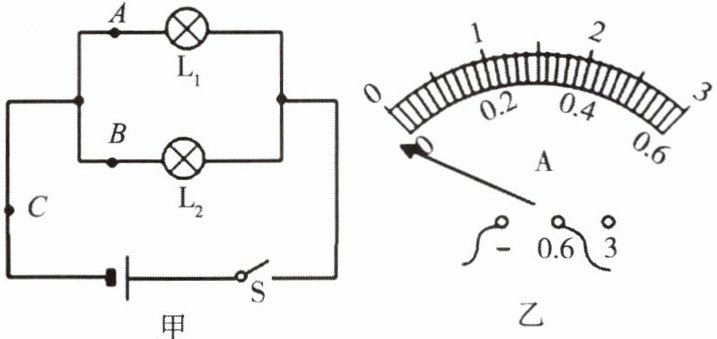

21. 图 15 - 20 甲为研究并联电路电流规律的实验电路图.

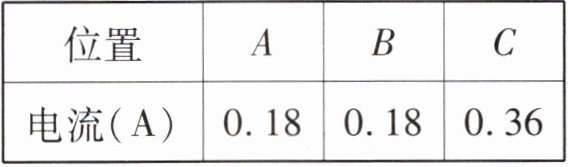

| 位置 | $A$ | $B$ | $C$ |
| 电流($A$) | 0.18 | 0.18 | 0.36 |

(1) 在连接实物电路的过程中,开关要断开.
(2) 若要测量干路电流,则电流表应串联在甲图中的C(填“$A$”“$B$”或“$C$”)处.
(3) 若要测量 $A$ 处的电流,连好电路闭合开关前,发现电流表指针位置如图乙所示,其原因是电流表未校零. 调整后闭合开关,发现指针又偏向图乙所示位置,其原因是电流表正、负接线柱接反了.
(4) 纠正(3)中错误后,测出 $A$、$B$、$C$ 三处的电流值如上表所示. 由此得出结论：并联电路中,干路电流等于各支路电流之和,且各支路的电流相等. 这样得出的实验结论对吗？不对(填“对”或“不对”). 在设计方案上还存在的不足之处是：实验次数太少,结论具有偶然性或没换不同规格的灯泡,重复上述实验(写出一条).

答案：
(1)断开
(2)C
(3)电流表未校零 电流表正、负接线柱接反了
(4)不对 实验次数太少,结论具有偶然性或没换不同规格的灯泡,重复上述实验
