15. 磁体周围存在着一种能使小磁针偏转,但看不见摸不着的物质叫做磁场。物理学中把小磁针静止时N极所指的方向规定为该点磁场方向。

答案： 磁场 N极

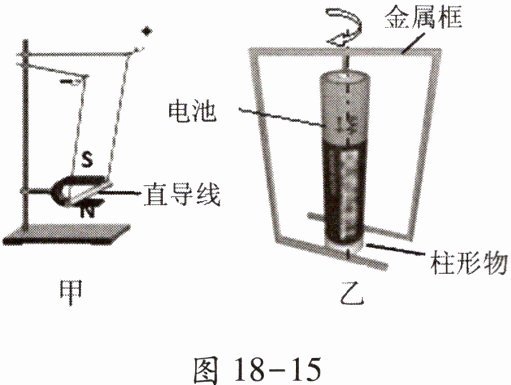

16. 如图 18-15 所示。

(1)按图甲组装实验器材,给直导线通电,直导线向左运动,这说明磁场对通电直导线有力的作用；只对调电源正、负极接线,通电直导线会向右运动,这说明通电导体的受力方向与电流方向有关。
(2)如图乙是某兴趣小组制作的神奇转框,框的上部中央与电池正极相连,下部紧贴在与电池负极相连的柱形物两侧,金属框就可以绕电池持续转动。据此,构成柱形物的材料应具有较好的磁性、导电性(填物理属性)。

答案：
(1)磁场 右 电流方向
(2)磁性 导电性

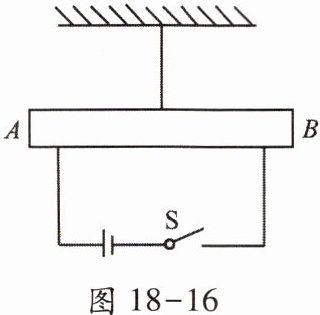

17. 将一个通电螺线管 AB 用单线悬挂起来,如图 18-16 所示,闭合开关,最后静止时 A 端指南、B 端指北。画出螺线管上过导线环绕图示,并在螺线管两端标出 N、S 极。

答案：

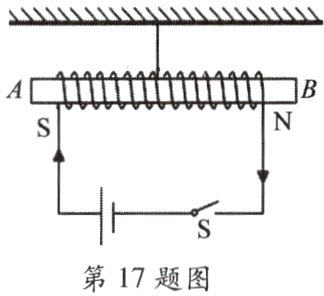

如图所示

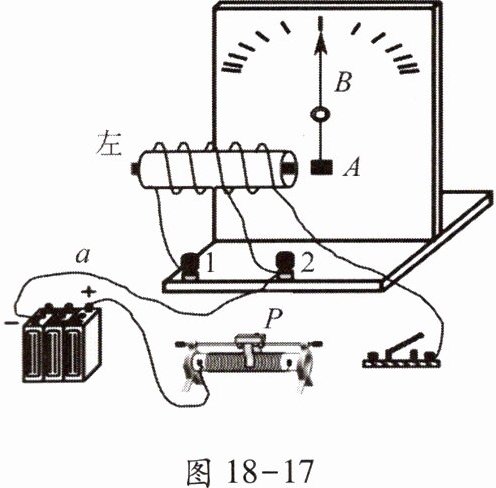

18. 如图 18-17 所示,是小明研究“影响电磁铁磁性强弱因素”的装置。可通过观察指针 B 偏转角度的大小来判断电磁铁磁性的强弱。在指针下方固定一物体 A,当用导线 a 与接线柱 2 相连,闭合开关后,指针 B 发生偏转。

(1)用笔画线代替导线将实物图连接完整。
(2)指针下方的物体 A 应由______材料制成。
A. 铜
B. 铁
C. 铝
D. 塑料
(3)当开关闭合后,电磁铁左端应为______极。
(4)实验发现：
①当滑片 P 向右移动时,指针 B 偏转的角度将会______(填“变大”或“变小”)；
②当导线 a 右端由接线柱“2”改为“1”时,移动滑片 P 保持电流表示数不变。闭合开关后,可发现指针 B 偏转的角度将会______(填“变大”或“变小”)。
(5)经过对电磁铁的研究,可得出结论是：当线圈匝数一定时,通过电磁铁的电流越大,电磁铁磁性______。当通过电磁铁的电流一定时,线圈的匝数越多,电磁铁磁性______。

答案：

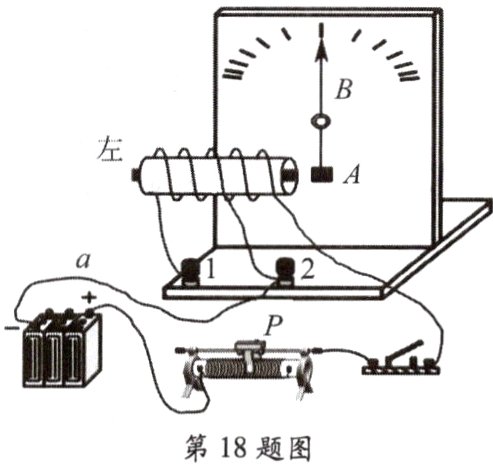

(1)如下图所示
(2)B
(3)N
(4)①变小 ②变大
(5)越强越强
