《2025年智慧学习明天出版社九年级物理全一册沪科版》

三、磁感应线——描述磁场的方法
活动4：参照课本第138页图18-8,尝试把“活动3”中磁针的排列用简单的线条表示出来。并在曲线上用箭头标出各小磁针N极的指向(即该点的磁场方向)。

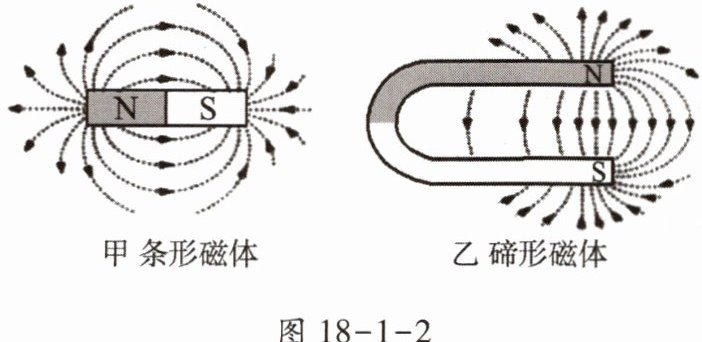

我们把这些带箭头的曲线叫磁感应线(简称磁感线),如图18-1-2所示。

1. 观察图18-1-2,你发现磁感线的方向有什么规律？疏密分布有什么特点？
磁感线方向规律：在磁体外部，磁感线从N极指向S极；磁体内部，磁感线从S极指向N极。疏密分布特点：磁体两端磁感线最密，中间最疏。
2. 磁感线在磁体周围真实存在吗？你认为画上这些磁感线有什么好处？
磁感线在磁体周围不真实存在；好处是能直观、形象地描述磁场的分布情况。
活动5：阅读课本第138页“地磁场”的内容,结合图18-9,思考指南针能指示南北方向的原因。
交流：地磁的南北极与地理的南北极大体一致还是相反？
地磁的南北极与地理的南北极相反。
填一填
1. 磁体外部的磁感线,都是从磁体的N极发出,最后回到S极。
2. 磁感线上任何一点的切线方向,也是放在该点小磁针静止时的N极指向,就是该点的磁场方向。
3. 磁感线分布越密的地方,其磁场越强。

答案： 1.
问：观察图18-1-2，你发现磁感线的方向有什么规律？疏密分布有什么特点？
答：磁感线方向规律：在磁体外部，磁感线从N极指向S极；磁体内部，磁感线从S极指向N极。疏密分布特点：磁体两端磁感线最密，中间最疏。
问：磁感线在磁体周围真实存在吗？你认为画上这些磁感线有什么好处？
答：磁感线在磁体周围不真实存在；好处是能直观、形象地描述磁场的分布情况。
2.
问：交流：地磁的南北极与地理的南北极大体一致还是相反？
答：地磁的南北极与地理的南北极相反。
填一填
1. N；S
2. N
3. 强

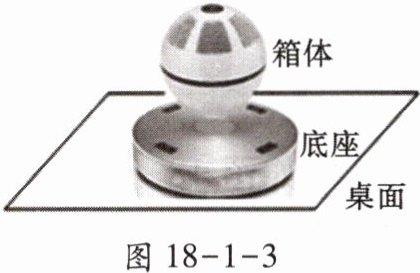

1. 如图18-1-3所示,是一款磁悬浮无线蓝牙音箱,工作时可使箱体悬在空中,它是根据同名磁极相互排斥的原理实现悬浮的。

答案： 同名磁极相互排斥

2. 小伟同学在班级组织的“自制指南针”实践活动中,用磁体将缝衣针磁化后,将其放在水中漂浮的树叶上,并多次将树叶轻轻旋转,待树叶静止后,观察到树叶的尖端总是指向地理南方,如图18-1-4所示。下列说法中正确的是(D)

A.树叶尖端指向地磁南极
B.指南针的“N”应标注在树叶尖端
C.树叶周围存在磁场和磁感线
D.若用磁体的N极靠近树叶尖端,会相互吸引

答案： D

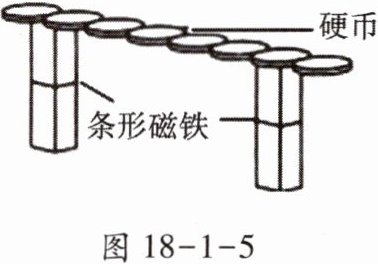

3. 小新同学在学校创新实验室中体验了搭“硬币桥”的游戏项目,如图18-1-5所示,将数枚硬币放在两根平行条形磁铁的上端搭成了一座“硬币桥”。下列硬币

不

能

用来搭“硬币桥”的是(A)

A.铝兰花1角(镁、铝)
B.钢兰花1角(钢铁磨光电镀)
C
C.荷花5角(钢芯镀铜)
D.菊花1元(钢芯镀镍)

答案： A
