《2025年智慧学习明天出版社九年级物理全一册沪科版》

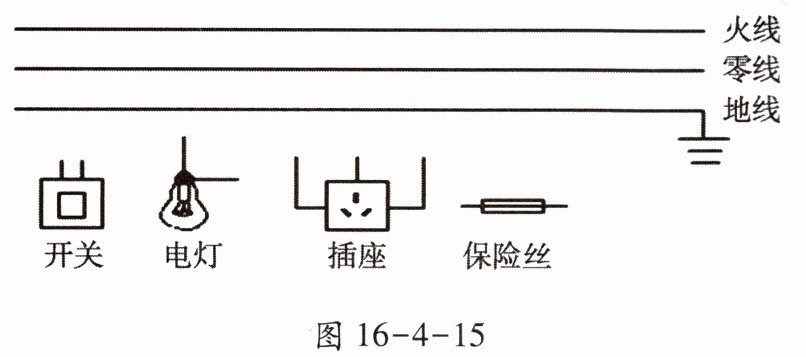

7. 将图16-4-15中各元件接入电路,其中开关只控制电灯,三孔插座带保险丝。

答案：
如图所示

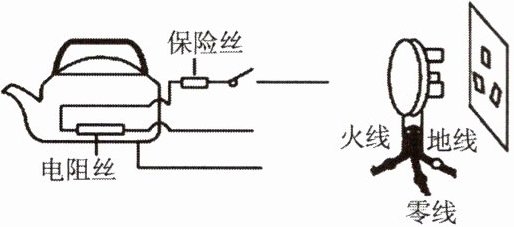

8. 请你试着将如图16-4-16所示电水壶的三条接线按照安全用电的原则对应连接到插头的三根线上。

答案：

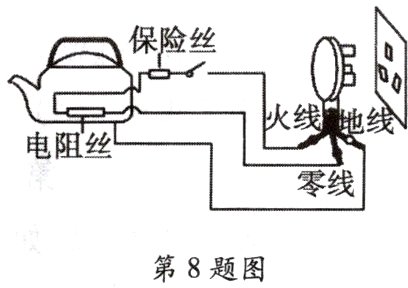

如图所示

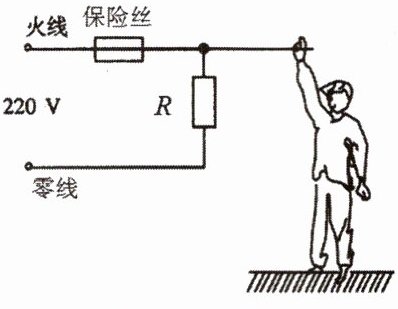

9. 现代家庭的电气化程度越来越高,用电安全十分重要。如图16-4-17所示的电路中,保险丝能够通过的最大电流为10A,电热水器R的电阻为40Ω。下表提供了一组人体电阻的数据。

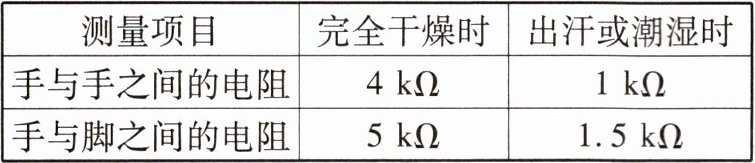

|测量项目|完全干燥时|出汗或潮湿时|
|手与手之间的电阻|4kΩ|1kΩ|
|手与脚之间的电阻|5kΩ|1.5kΩ|

(1)在只有电热水器R接入电路时,通过保险丝的电流是多少？
(2)一个潮湿的人赤脚站在地面上,由于不小心,手接触火线,发生触电事故,则通过人体的电流是多少？保险丝会熔断吗？

答案：
(1)5.5 A
(2)0.147 A 保险丝不会熔断
