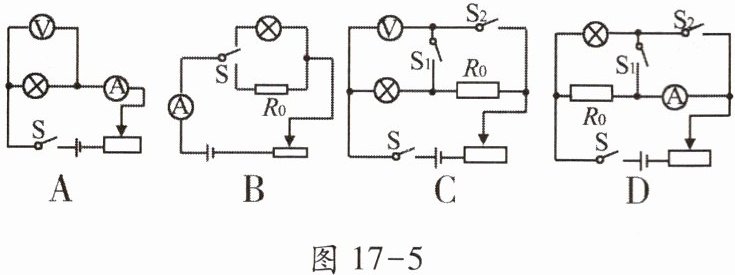

9. 小灯泡的额定电压已知,定值电阻$R_{0}$的阻值已知,小明设计了如图 17 - 5 四种不同的方案打算测量小灯泡的额定功率. 在电路不能重新拆接的条件下,其中

不

能

够

测出小灯泡额定功率的是(B)

答案： B

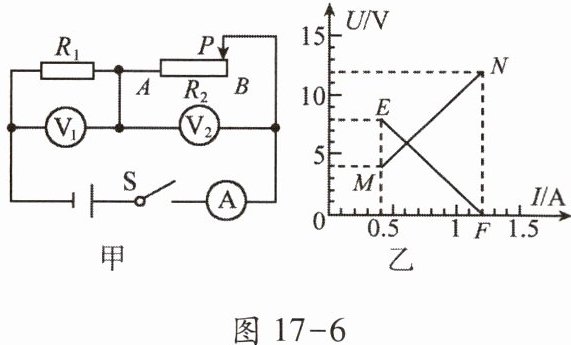

10. 如图 17 - 6 甲所示,电源电压恒定,$R_{1}$是定值电阻,$R_{2}$是滑动变阻器,闭合开关 S,将滑动变阻器的滑片 P 从 B 端移至 A 端的过程中,两电压表示数随电流表示数变化的 U - I 图像如图乙所示,则(D)

A.电源电压为 20 V
B.EF 是电压表$V_{1}$的示数随电流表 A 的示数变化的图线
C.滑动变阻器的最大功率为 4.5 W
D.整个电路的最大功率为 14.4 W

答案： D

11. 小明用两个灯泡做实验,甲灯标有“6 V 6 W”,乙灯标有“3 V 6 W”,把它们串联在同一电路中保证其中一个灯泡正常工作,则电路两端允许的最高电压是7.5V,两灯消耗的总功率为7.5W；把它们并联在同一电路中保证其中一个灯泡正常工作,则两灯消耗的总功率为7.5W. (不考虑温度对灯丝电阻的影响)

答案： 7.5 7.5 7.5

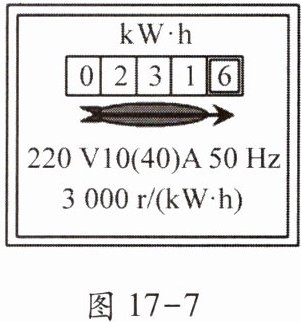

12. 小明家的电能表 1 月初读数为 111.6 kW·h,2 月初读数如图 17 - 7 所示,则 1 月份小明家用电120kW·h. 某天,小明关闭家里其他用电器,只接入额定功率为 1 800 W 的空气炸锅,正常工作 5 min,则这段时间内电能表的转盘转过450圈.

答案： 120 450

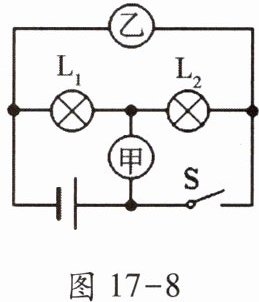

13. 如图 17 - 8 所示,电源电压保持不变,开关 S 闭合后,灯$L_{1}$、$L_{2}$都能正常发光,甲、乙两个电表的示数之比是 3:4,则相同时间内$L_{1}与L_{2}$消耗的功率之比是1∶3.

答案： 1∶3

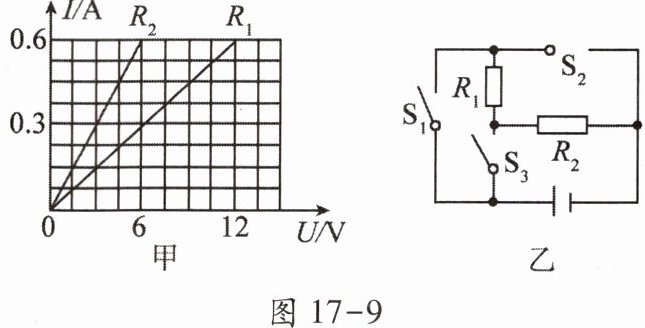

14. 两个电阻的电流随电压变化的关系图像如图 17 - 9 甲所示,将它们连接在图乙所示的电路中. 当闭合开关$S_{1}$,断开开关$S_{2}$、$S_{3}$时,电阻$R_{1}$、$R_{2}$消耗的电功率之比为2∶1；当断开开关$S_{1}$,闭合开关$S_{2}$、$S_{3}$时,经过一段时间电阻$R_{1}$、$R_{2}$消耗的电能之比为1∶2.

答案： 2∶1 1∶2
