《2025年智慧学习明天出版社九年级物理全一册沪科版》

2. 观察课本图 15 - 22,阅读第 69 页第一自然段,说说画电路图时应注意哪些事项。

答案： 画电路图时应注意：
1. 要使用统一规定的电路元件符号。
2. 要注意符号的规范性和准确性，符号不能画在拐角处。
3. 电路元件分布要均匀，连接线要横平竖直，呈长方形，使电路图简洁、美观。
4. 各电路元件之间连接关系要清晰，不能出现交叉或断开的情况（交叉相连的除外的特殊情况按规则处理）。

1. 简单电路是电源、用电器、开关和导线组成的。给充电宝充电时,充电宝相当于简单电路中的用电器；充电宝给手机充电时,充电宝相当于简单电路中的电源。

答案： 1. 用电器 电源

2. 如图 15 - 2 - 2 所示是某电扇中的一个自动保护装置,当电扇不慎被碰发生倾斜或倾倒时,小球就会滚向一侧使电路断开,起到断电保护的作用。由此判断,这个保护装置在电扇电路中的作用相当于(A)

A.开关
B.导线
C.电源
D.用电器

答案： 2. A

3. 关于电路的知识,下列说法中

不

正

确

的是(B)
A.在电源外部,电流方向从电源正极流向电源负极
B.电路中有了电源就一定有电流形成
C.在电路中,电源是把其他形式的能转化为电能的装置
D.用电器工作时把电能转化为其他形式的能

答案： 3. B

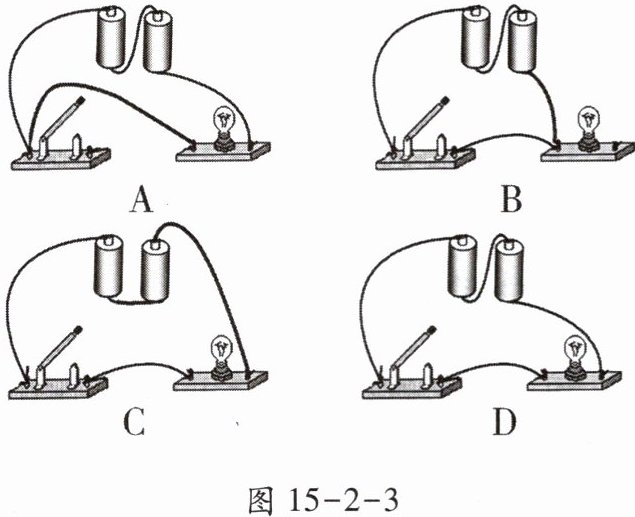

4. 如图 15 - 2 - 3 所示的电路中,连接正确的是(D)

答案： 4. D

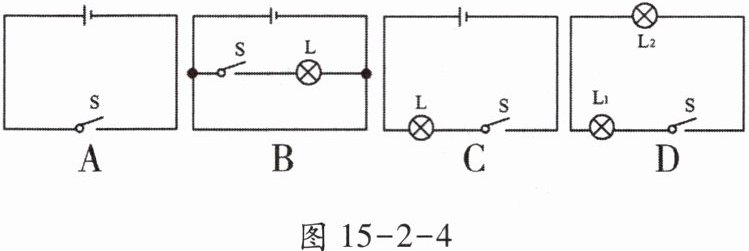

5. 在如图 15 - 2 - 4 所示的四个电路中,符合电路的基本组成且连接正确的是(C)

答案： 5. C

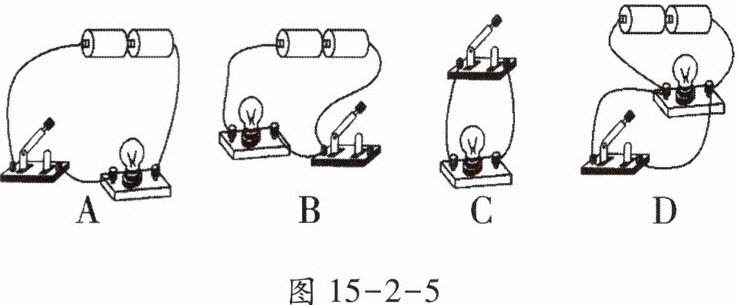

6. 在如图 15 - 2 - 5 所示的四个电路中,开关闭合后,会发生短路的是(D)

答案： 6. D

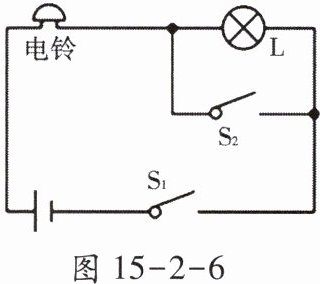

7. 如图 15 - 2 - 6 所示的电路,闭合开关 $ S_1 $ 和 $ S_2 $ 后,下列分析正确的是(C)

A.灯泡亮,电铃响
B.灯泡亮,电铃不响
C.灯泡不亮,电铃响
D.灯泡不亮,电铃不响

答案： 7. C

8. 关于电路和电流的知识,下列说法中

不

正

确

的是(D)
A.一般的电路是由电源、用电器、开关和导线组成的
B.金属导体中的电流是由自由电子定向移动形成的
C.同一电路中,负电荷定向移动的方向一定和电流方向相反
D.只有正电荷定向移动才能形成电流

答案： 8. D
