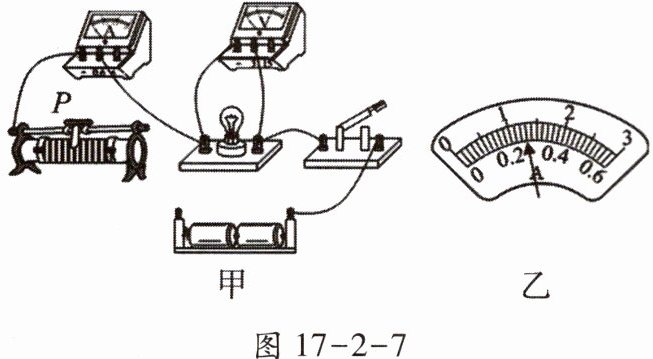

6. 如图 17-2-7 是“测量小灯泡的电功率”的实验,所用小灯泡的额定电压为 $2.5V$,电源为两节新干电池.

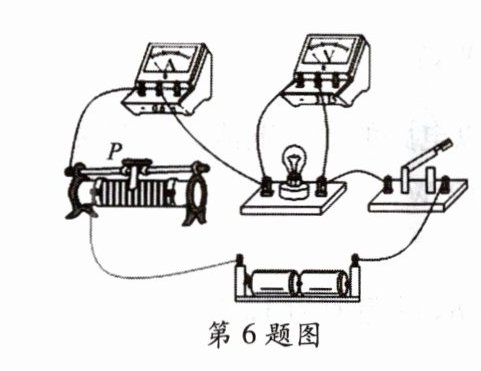

(1)请用笔画线表示导线将图甲所示的电路连接完整. 要求滑动变阻器滑片 $P$ 向左滑动时,接入电路中的电阻变小.
如图所示
(2)在连接完最后一根导线时,小灯泡立即发出明亮的光,检查后发现连线正确. 请你找出实验中的两个操作不当之处：
①连接电路时开关没有断开；
②滑动变阻器的滑片没有调到最大阻值处；
(3)改正不当操作后,连续进行了 $4$ 次测量,测得的数据和观察到的现象如下表所示,其中在第 $2$ 次测量时电流表的示数如图乙所示为0.26$A$；小灯泡的额定功率为0.7$W$.

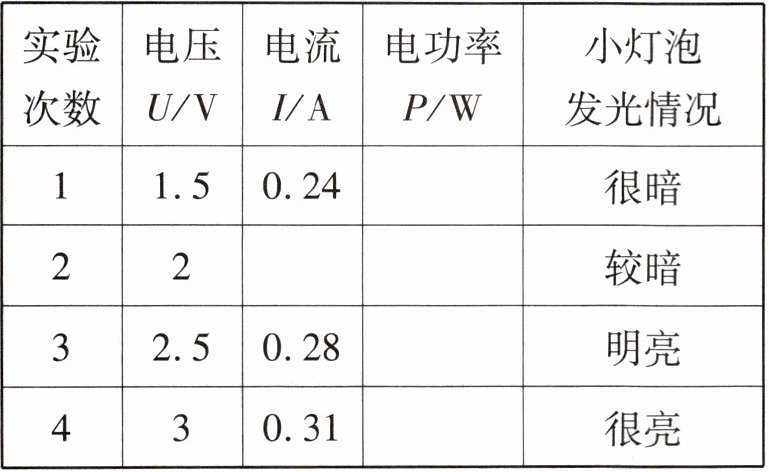

|实验次数|电压 $U/V$|电流 $I/A$|电功率 $P/W$|小灯泡发光情况|
| $1$| $1.5$| $0.24$| | 很暗|
| $2$| $2$| | | 较暗|
| $3$| $2.5$| $0.28$| | 明亮|
| $4$| $3$| $0.31$| | 很亮|

(4)观察表格中的数据和现象,你有什么发现？请写出一条：灯泡的实际电压(电流)越大,灯泡的实际功率越大;灯泡的实际功率越大,灯泡就越亮;灯泡的阻值大小与温度有关等.
(5)另一实验小组的小扬同学,在移动滑动变阻器的滑片时,发现电压表示数变大,而电流表变小. 发生这个现象的原因是电压表与滑动变阻器并联了.

答案：

(1)如图所示

(2)①连接电路时开关没有断开 ②滑动变阻器的滑片没有调到最大阻值处
(3)0.26 0.7
(4)如:灯泡的实际电压(电流)越大,灯泡的实际功率越大;灯泡的实际功率越大,灯泡就越亮;灯泡的阻值大小与温度有关等
(5)电压表与滑动变阻器并联了

7. 在“测定小灯泡电功率”的实验中,已知电源电压为 $6V$,小灯泡的额定电压为 $3.8V$,小灯泡的电阻约为 $10Ω$,滑动变阻器上标有“$20Ω$ $1A$”字样.

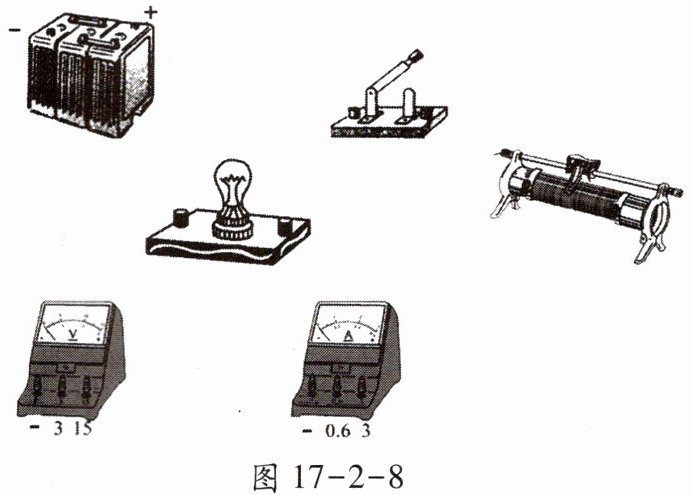

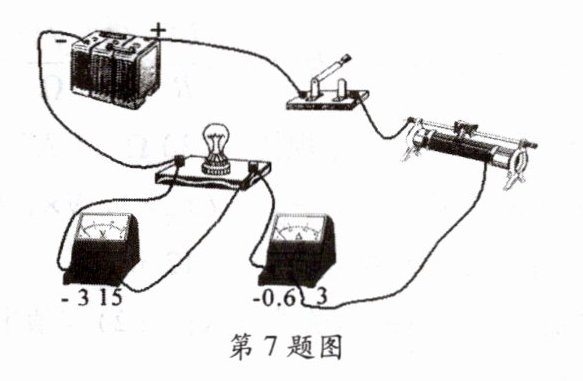

(1)请你用笔画线表示导线,将图 17-2-8 所示的元件连接成实验电路.

(2)实验中,小明连好电路后,闭合开关,小灯泡不亮,电压表、电流表示数为零. 为检查电路故障,小明将一根导线并联在灯泡两端,各表仍无示数；将导线并联在滑动变阻器两端时,小灯泡发出亮光,各表指针明显偏转. 则电路故障可能是________.

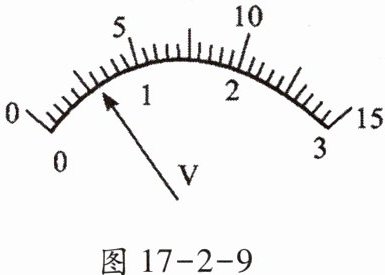

(3)排除故障后,闭合开关,移动滑动变阻器的滑片到某一点,电压表的示数如图 17-2-9 所示,为______$V$,此时灯泡偏______(填“亮”或“暗”)；要测量小灯泡的额定功率,应将滑片向______(填“左”或“右”)端滑动.

(4)小明完成实验后,他调节滑动变阻器,记录电流表、电压表的几组示数,分别算出几次的电功率,并求出平均值作为小灯泡的额定功率. 他的方法是________(填“正确”或“错误”)的,原因是________.
(1)如图所示
(2)滑动变阻器开路
(3)3暗左
(4)错误电功率随实际电压变化

答案：

(1)如图所示

(2)滑动变阻器开路
(3)3 暗 答案因滑动变阻器连接情况而定(应使变阻器连入的阻值减小) 左
(4)错误 电功率随实际电压变化
