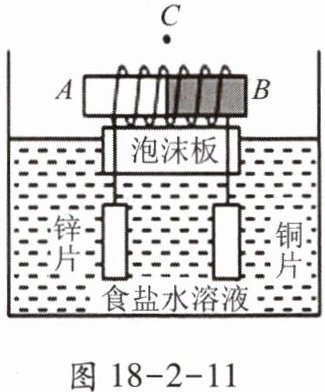

9. 如图 18 - 2 - 11 所示,为课外实践兴趣小组的同学自制的漂浮式指南针. 铜片、锌片和食盐水溶液共同组成了“盐水电池”. 铜片是盐水电池的正极,锌片是负极,下列说法正确的是(D)

A.通电螺线管 A 端为 N 极
B.通电螺线管静止时 B 端指向地理南方
C.电子从铜片经螺线管流到锌片
D.通电螺线管外 C 点的磁场方向向左

答案： D

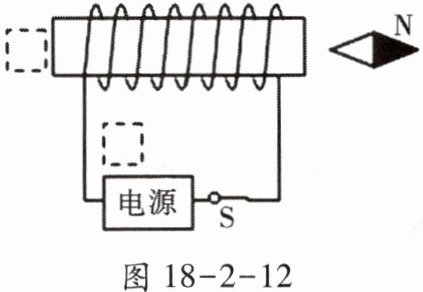

10. 开关 S 闭合后,小磁针静止时指向如图 18 - 2 - 12 所示. 请在图中两个虚线框内分别标出螺线管的磁极和电源的极性.

答案：
如图所示

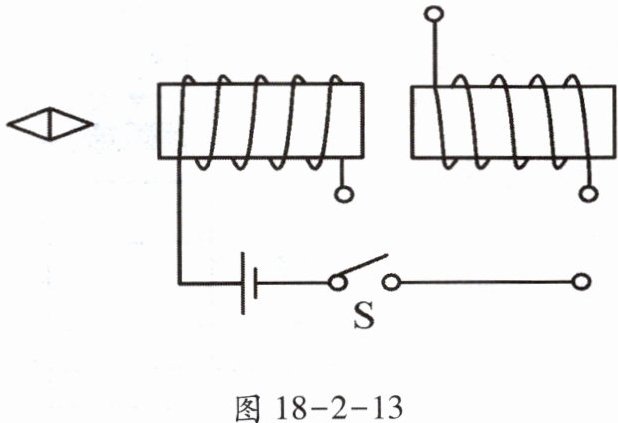

11. 如图 18 - 2 - 13 所示,请按要求连接电路,使得开关 S 闭合后,两个通电螺线管相互吸引；标出小磁针静止时的 N 极.

答案：

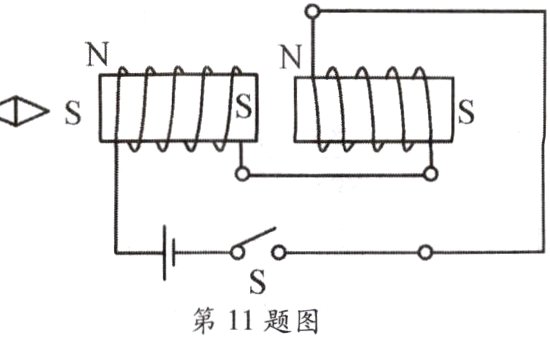

如图所示

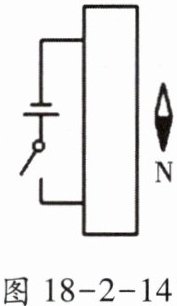

12. 如图 18 - 2 - 14 所示,闭合开关,根据电源的正负极和小磁针静止时的指向,在图中画出螺线管的绕线.

答案：

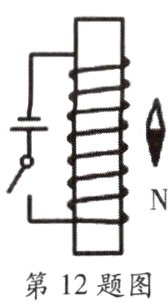

如图所示

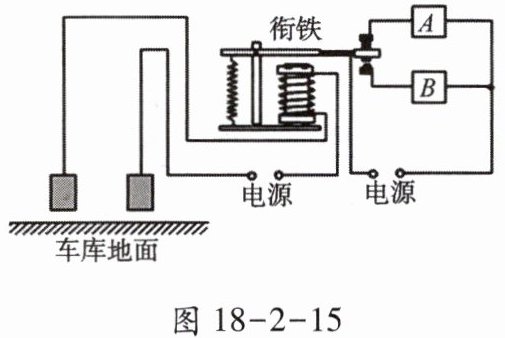

13. 小英看到某小区车库积水造成大量财产损失的新闻后,设计了如图所示的车库积水自动报警器. 图 18 - 2 - 15 中 A、B 位置可以安装电铃或 LED 灯,车库没有积水时,LED 灯亮；车库有积水时,左侧控制电路接通,电磁铁通电,具有磁性,把衔铁吸下,电铃发出声音. 电铃应该安装在图中的B位置.

答案： 磁；B
