《2025年智慧学习明天出版社九年级物理全一册沪科版》

1.家庭电路中的两根电线,一根叫火线,一根叫______零线,两根线之间的电压是______220V.在正常情况下,______火线和地之间有______220V电压,______零线和地之间没有电压.

答案： 火线 零线 220 火 220 零

2.电视机、电冰箱、洗衣机等家用电器的连接方式是并联；开关和被控制的用电器串联；对人体的安全电压不高于36V.

答案： 并 串 36

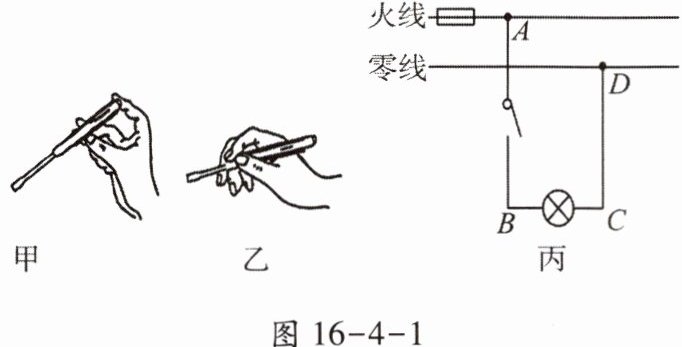

3.家庭电路中用试电笔来检测火线和零线,如图16-4-1所示正确使用试电笔的方法为图甲所示.在如图丙所示的电路中,闭合开关后灯不亮,用试电笔接触A、B、C点,氖管均发光,接触D点氖管不发光,则电路故障是CD之间断路.

答案： 甲 CD之间断路

4.新能源汽车逐渐进入人们的生活,相应的新能源汽车充电桩也大量出现.关于充电桩的安装及其安全使用,说法一定正确的是(A)

A.充电桩在安装时,必须安装配套漏电保护器
B.排列成串的充电桩有可能是相互串联安装的
C.充电桩输出功率

越

大,与之配套的导线越细
D.接了漏电保护器,充电桩就不用再接地线了

答案： A

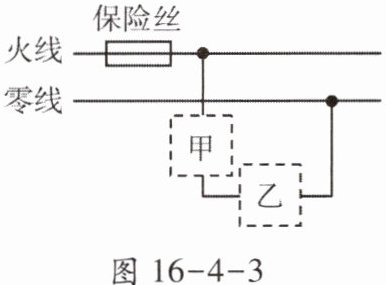

5.某家庭电路的部分电路如图16-4-3所示,其中甲、乙两处分别装用电器和开关.对此电路,下列说法正确的是(C)

A.火线上的保险丝应该改装到零线上
B.甲处应装用电器,乙处应装开关
C.我国家庭电路的电压是220V
D.当保险丝熔断后,可以用铜丝代替

答案： C

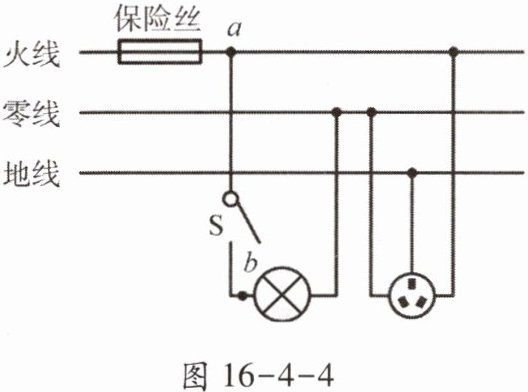

6.如图16-4-4是某家庭电路的一部分,下列说法正确的是(C)

A.零线与地线之间的电压为220V
B.电冰箱接入三孔插座后其外壳与零线相连
C.断开开关S时,用测电笔接触a点氖管发光,接触b点氖管不发光
D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路

答案： C
