《2025年智慧学习明天出版社九年级物理全一册沪科版》

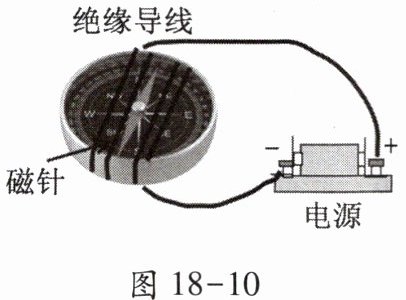

10. 如图 18-10 所示,是将绝缘导线缠绕在指南针外壳上而制成的简易电流计。现将导线的两端接到电源两极,磁针发生了偏转。下列关于该装置说法

不

正

确

的是(A)

A.该简易电流计是机械能转化成电能
B.若将电源的两极对调,则磁针会反向偏转
C.若断开电路,则磁针回到原来的位置
D.若断开电路,则磁针静止时,其 S 极将指向地理南极附近

答案： A

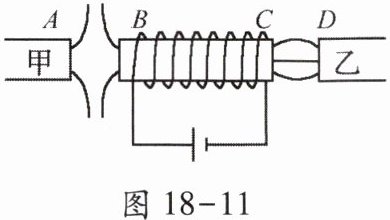

11. 如图 18-11 所示,甲、乙为条形磁体,中间是电磁铁,虚线是表示磁极间磁场分布情况的磁感线。可以判断图中 A、B、C、D 四个磁极依次是(D)

A.N、S、N、N
B.S、N、S、S
C.S、S、N、S
D.N、N、S、N

答案： D

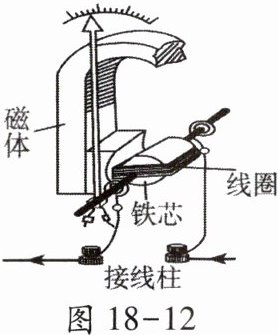

12. 常用的磁电式电流表的结构如图 18-12 所示,线圈与接线柱相连。当通以图示方向的电流时,线圈带动指针向右偏转。下列有关说法正确的是(C)

A.当通以相反方向电流时,电流表指针仍向右偏转
B.此电流表工作时机械能转化为电能
C.此电流表是利用通电线圈在磁场中受力转动的原理制成的
D.此电流表是利用电流的磁效应来工作的

答案： C

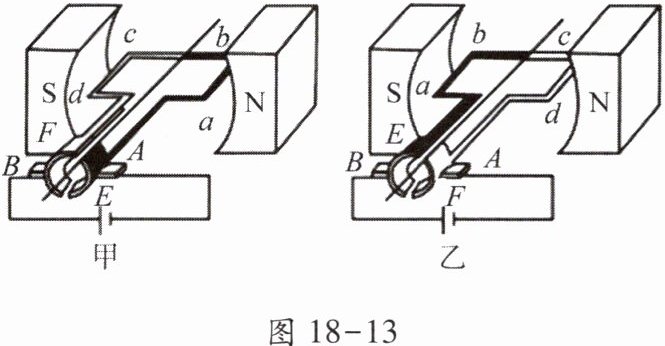

13. 如图 18-13 所示,图甲和图乙分别为直流电动机线圈在两个不同时刻所处的位置,下列分析中正确的是(B)

A.导线 ab 在这两个时刻中的电流方向相同
B.导线 ab 在这两个时刻受到磁场力的方向不同
C.图乙中线圈再转动 90°将处于平衡位置,此时线圈内仍然有电流
D.线圈之所以能持续转动,是因为线圈具有惯性

答案： B

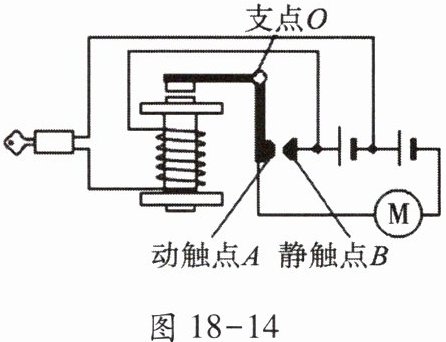

14. 如图 18-14 所示是燃油汽车启动装置的电路简图。汽车启动时,需将钥匙插入仪表板上的钥匙孔并旋转,则下列分析正确的是(A)

A.旋转钥匙相当于闭合开关
B.电磁铁是利用电流的热效应来工作的
C.电磁铁通电后电磁铁的上端为 S 极
D.电动机工作时将电能全部转化为机械能

答案： A
