《2025年智慧学习明天出版社九年级物理全一册沪科版》

1. 在“探究电流的大小跟哪些因素有关”的实验中,我们运用了控制变量的科学方法：(1)研究电流跟电压的关系时,保持电阻不变,改变电压,通过观测比较电流和电压的大小,发现它们的关系；(2)研究电流跟电阻的关系时,保持电压不变,改变电阻,通过比较电流和电阻的大小,发现它们的关系.

答案：
(1)电阻 电压 电流 电压
(2)电压 电阻 电流 电阻

2. 用如图 16 - 2 - 3 所示电路研究电流跟电压的关系. 为了改变定值电阻 $ R $ 两端电压,设计了三种方案. 甲：多节干电池串联接入 $ MN $. 乙：电池与滑动变阻器串联接入 $ MN $. 丙：电池先后与不同定值电阻 $ R' $ 串联接入 $ MN $. 可行的方案是(D)

A.仅有甲
B.仅有乙
C.仅有甲、乙两种
D.甲、乙、丙都可行

答案： D

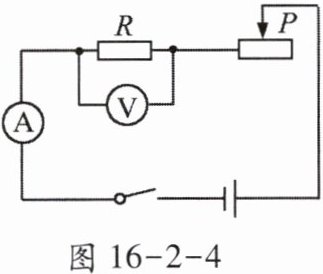

3. 探究电流与电阻的关系时,电源电压恒为 $ 3V $,如图 16 - 2 - 4 所示小华将 $ 5\Omega $ 的电阻接入 $ R $ 所在位置时,调节滑动变阻器,使电压表的示数为 $ 2V $,再分别用 $ 10\Omega $、$ 15\Omega $ 的电阻替换 $ 5\Omega $ 的电阻进行实验. 下列说法正确的是(B)

A.此实验中滑动变阻器的作用是改变 $ R $ 两端的电压
B.用 $ 10\Omega $ 的电阻替换 $ 5\Omega $ 电阻时,滑片位置不动,电压表的示数大于 $ 2V $
C.更换定值电阻时,开关可以不断开
D.用 $ 10\Omega $ 的电阻代替 $ 5\Omega $ 电阻实验时,为达到实验目的应调节滑片向左移动

答案： B

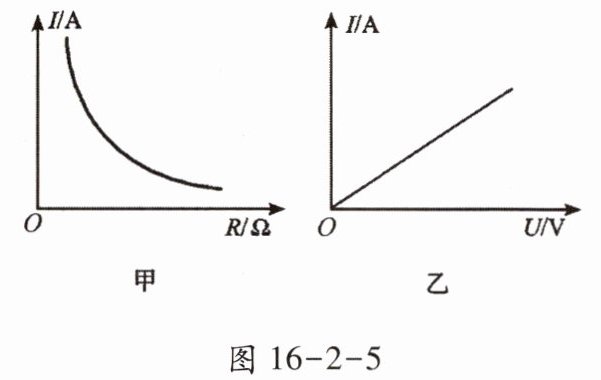

4. 在探究电流跟电压、电阻关系的过程中,某小组根据实验数据绘制了如图 16 - 2 - 5 所示的图像. 分析图像,大家得出以下结论,其中正确的是(C)

A.甲图像表明：在电压一定时,通过导体的电流跟电阻成正比
B.甲图像表明：在电压一定时,导体的电阻跟电流成反比
C.乙图像表明：在电阻一定时,通过导体的电流跟电压成正比
D.乙图像表明：在电阻一定时,导体两端的电压跟电流成反比

答案： C
