《2025年智慧学习明天出版社九年级物理全一册沪科版》

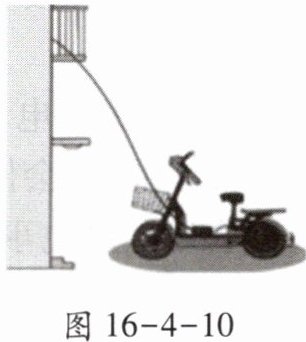

1. 如图16-4-10所示,有些居民将电线插座从窗口悬挂至室外,给电瓶车充电。这种“飞线”充电方式存在一定的安全隐患。夜晚气温下降,空气中的水蒸气液化成小水珠附着在插座内部,含有杂质的液态水会导致电路出现短路；悬挂于室外的电线与窗台、外墙等摩擦,会导致绝缘皮破损,人体接触火线(填“火线”或“零线”)的绝缘皮破损处,导致触电事故。

答案： 短路 火线

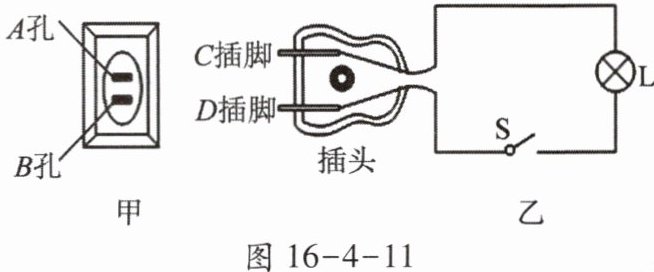

2. 洗衣机工作时,金属外壳要接地线(填“火线”“零线”或“地线”)。如图16-4-11甲所示,是小明家书房的一个两孔插座,他用测电笔测试插座的A孔,氖管发光。当把乙图的台灯接入电路时,将插头的D(填“C”或“D”)插脚插入A孔更安全。

答案： 地线 D

3. 关于家庭电路和安全用电,下列说法中正确的是(D)
A.家中所有用电器都必须使用三脚插头
B.用测电笔辨别火线与零线时,手不能接触测电笔上的任何金属体
C.人站在绝缘物体上一定不会触电
D.及时更换已达到使用寿命的保险装置、插座、导线、家用电器等

答案： D

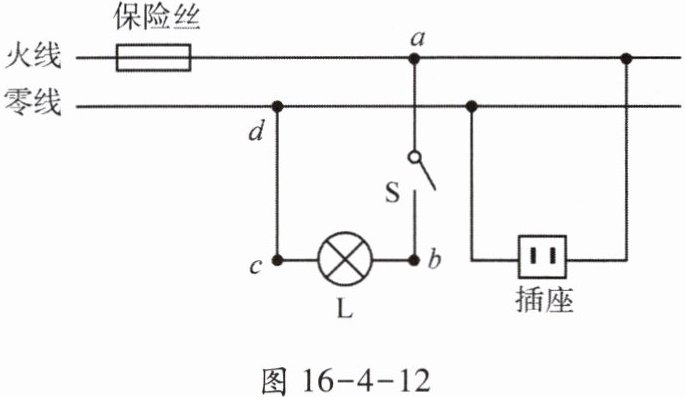

4. 如图16-4-12所示是小明家的部分电路,闭合开关S(家中其他用电器均处于断开状态),发现灯L不亮,测电笔分别接触插座的两个孔,测电笔氖管都发光。若此时站在地上的人接触c点,会(填“会”或“不会”)发生触电危险。

答案： 会

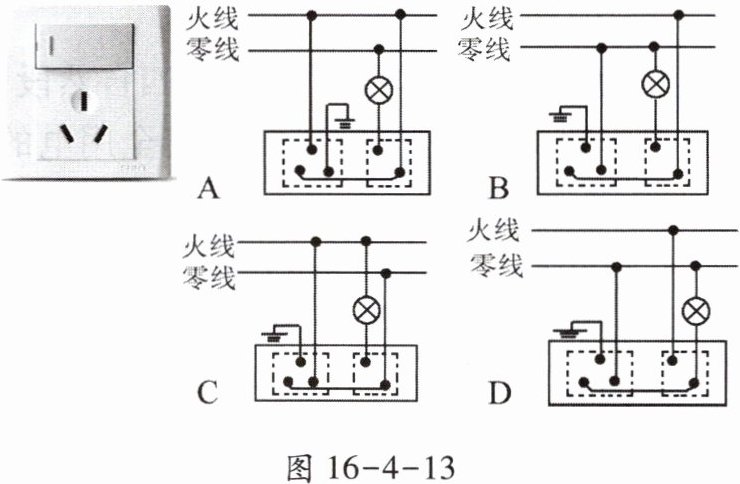

5. 家庭电路中需要安装一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)要求插座能单独使用,开关能控制电灯且符合安全用电原则。从实物反面观察,如图16-4-13所示的几种接线中符合要求的是(B)

答案： B

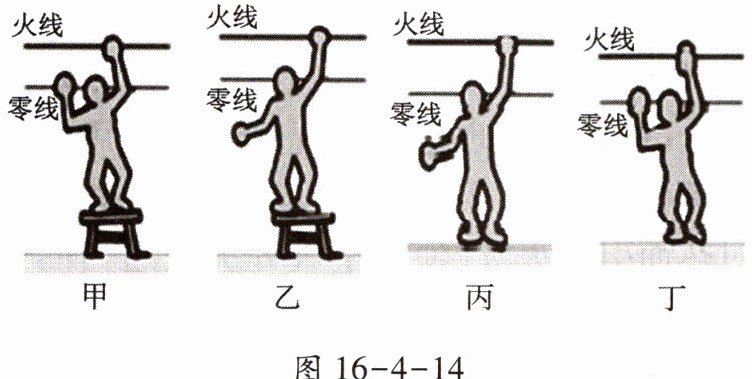

6. 电工维修电路有时需要带电操作,如图16-4-14所示。以下操作

不

会

发生触电事故的是(B)


A.甲站在绝缘凳上同时接触火线和零线
B.乙站在绝缘凳上仅接触火线
C.丙站在地上仅接触火线
D.丁站在地上同时接触火线和零线

答案： B
