《2025年智慧学习明天出版社九年级物理全一册沪科版》

5. “0.2 A”最可能是下列哪个用电器正常工作时的电流(C)
A.家用电冰箱
B.家用空调
C.普通白炽灯
D.电子计算器

答案： C

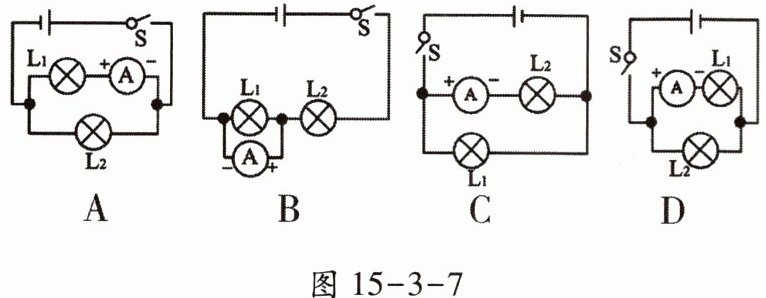

6. 如图15-3-7所示,要测量通过灯泡$L_1$的电流,下列四个电路图中正确的是(D)

答案： D

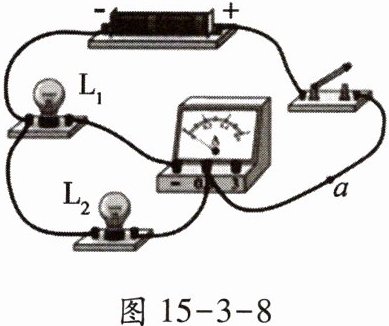

7. 如图15-3-8所示的电路中,闭合开关时,下列说法正确的是(C)

A.灯$L_1$与灯$L_2$串联
B.开关只能控制$L_2$
C.电流表测灯$L_1$的电流
D.电流方向：从电流表经a流向开关

答案： C

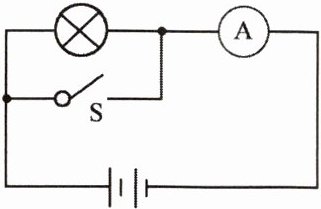

8. 如图15-3-9所示,当开关S闭合时,将发生的现象是(B)

A.灯可能被烧坏
B.电流表可能被烧坏
C.灯和电流表都可能被烧坏
D.不发生任何事故

答案： B

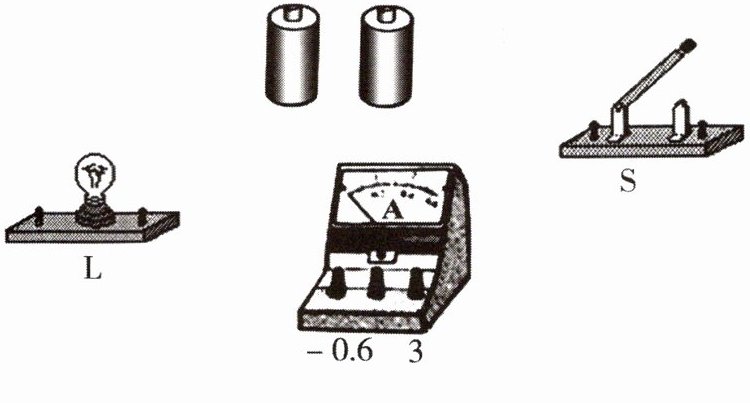

9. 请用笔画线表示导线,把图15-3-10所示的元件连成一个完整的电路,用电流表测量通过小灯泡的电流(实际电流约为0.3 A,导线不能交叉)。

答案： 电流表量程选择0～0.6A，电流从正接线柱流入，从负接线柱流出，与灯泡串联来测量通过小灯泡的电流；两节干电池串联组成电源，开关串联在电路中控制整个电路。
连接后的线路如下：
从电源一端出发，依次连接开关，灯泡，电流表，然后回到电源另一端，保证电流表指针正向偏转。

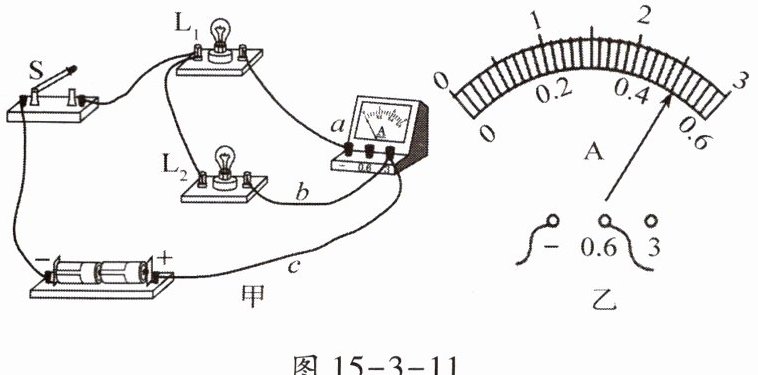

10. 如图15-3-11甲所示,是用电流表测量电流的实物连接图,请按要求回答：

(1) 使用时应将电流表与被测用电器串联在电路中,且使电流从电流表的正接线柱流入。在连接电路时,发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了断开开关。
(2) 如图甲中电流表测量的是通过L₁(填$“L_1”$或$“L_2”)$灯的电流。如果电流表的读数如图乙所示,则电流表测出的电流是0.5A。
(3) 如果要用电流表测通过$L_1$和$L_2$的总电流,且只允许移动一根导线,应将导线b(填“a”“b”或“c”)的右端接在电流表的-(填“3”“0.6”或“-”)接线柱上。

答案：
(1)串　正　断开开关
(2)L₁ 0.5
(3)b -

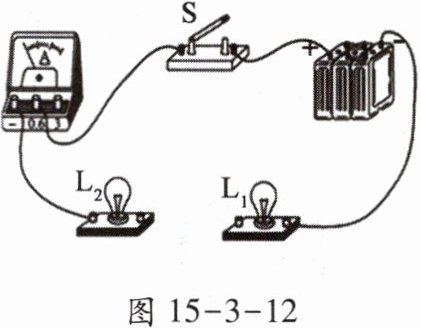

11. 在如图15-3-12所示的电路中补画两根导线,使开关S控制两个灯泡,且闭合开关S后电流表只测量通过灯泡$L_2$的电流。

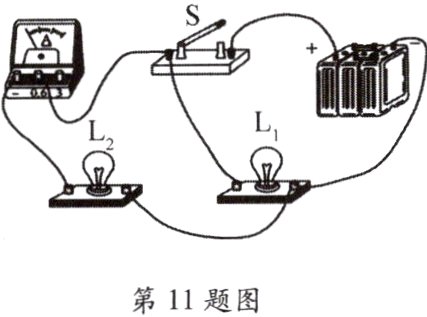

答案：
如图所示
