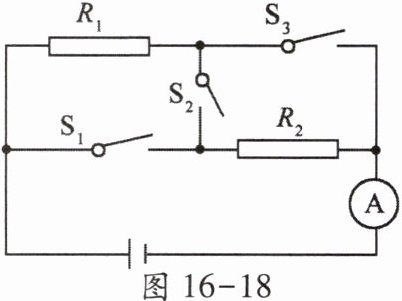

22. 如图 16-18 所示的电路中,电源电压不变,电阻 $ R_1 $ 的阻值为 $ 10 \Omega $. 当开关 $ S_1 $ 和 $ S_2 $ 断开,$ S_3 $ 闭合时,电流表的示数为 0.6 A；当开关 $ S_2 $ 断开,$ S_1 $、$ S_3 $ 闭合时,电流表的示数为 0.8 A. 求：
(1)电阻 $ R_2 $ 的阻值；
(2)断开开关 $ S_1 $ 和 $ S_3 $,闭合开关 $ S_2 $ 时,$ R_1 $ 两端的电压.

答案：
(1)30Ω
(2)1.5V

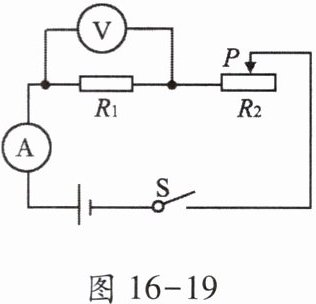

23. 在如图 16 - 19 所示的电路中,电源电压为 16 V 不变,滑动变阻器 $ R_2 $ 上标有“27 Ω 2 A”的字样,电流表所选量程为 $ 0 \sim 3 A $,电压表所选量程为 $ 0 \sim 15 V $. 闭合开关 S 后,电流表的示数为 1 A,电压表的示数为 5 V.
(1)求电阻 $ R_1 $ 的阻值；
(2)求电路中的最小电流；
(3)在电压表和电流表不改变量程的情况下,为使电路正常工作,求滑动变阻器 $ R_2 $ 连入电路的阻值范围.

答案：
(1)5Ω
(2)0.5A
(3)3Ω~27Ω
