《2025年智慧学习明天出版社九年级物理全一册沪科版》

一、电压
活动1：阅读课本第78页“电压”标题下的内容,小组合作,思考讨论下列问题。

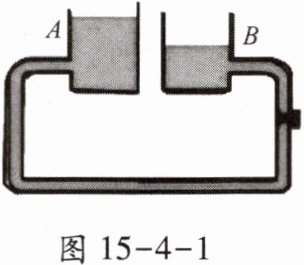

1. 如图15-4-1所示,如果打开阀门,水是否流动？怎样流动？为什么？
2. 与水流类比,你认为电压的作用是什么？电源在电路中有什么作用？
3. 电压用字母U表示。电压的国际单位是伏特,符号是V。1kV=1000V,1V=1000mV。
4. 你知道生活中有哪些电源？你了解它们提供的电压值是多少吗？说说看。
填一填
1. 接通电路,电路中的电源使电路两端保持一定的电压,电路中的自由电荷就会持续地做定向运动,形成持续的电流。
2. 电压用字母U表示。国际单位是伏特,简称伏,符号是V。
3. 一节干电池的电压一般是1.5V,我国提供给家庭电路的电压是220V。

答案： 1.
(1)打开阀门，水会流动。水从A箱经连接管道流向B箱(或高水位箱流向低水位箱)，因为A、B存在水位差(高度差)，在水压作用下水形成流动。
(2)电压的作用与水流情况类比，电压的作用是使电路中的自由电荷定向移动形成电流。电源在电路中的作用是提供电压。
(3)U；伏特；V；1000；1000
(4)生活中的电源有干电池，它提供的电压一般是1.5V；蓄电池，一个铅蓄电池提供的电压是2V；家庭电路中使用的电源是交流发电机，提供电压220V 。
填一填：
1. 电源；自由电荷；电流
2. U；伏特；伏；V
3. 1.5；220

二、电压表
活动2：认识电压表

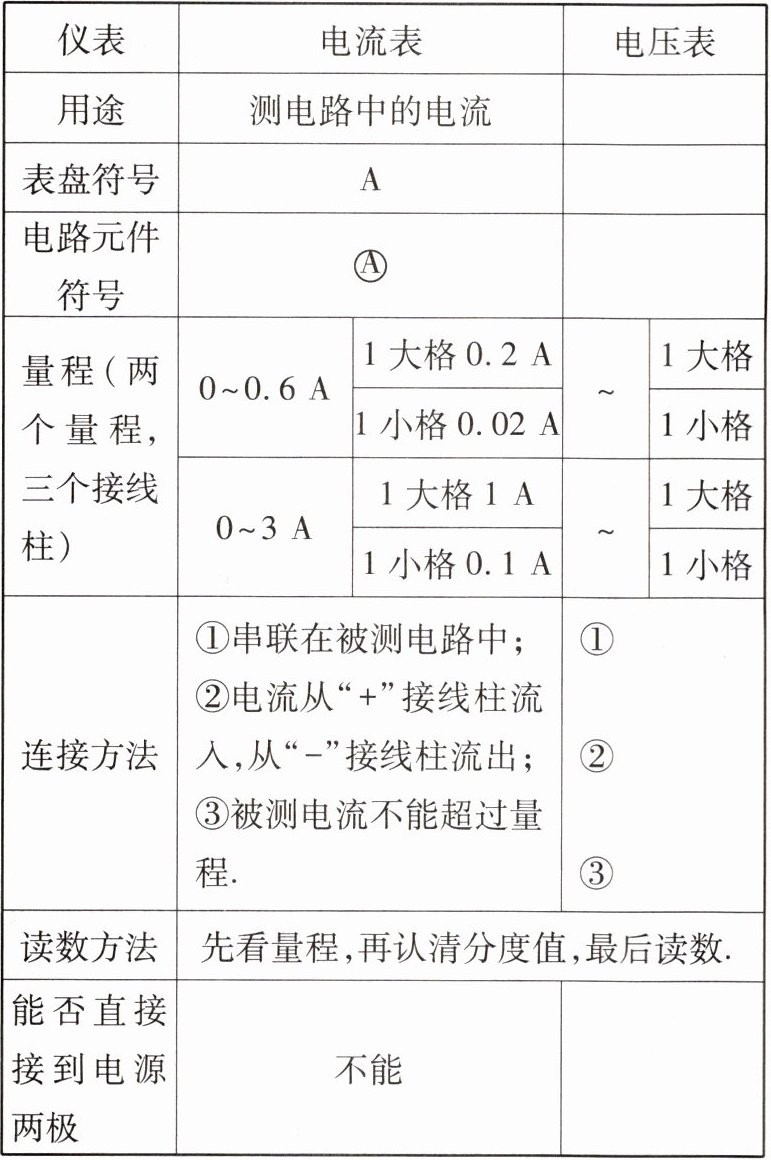

阅读课本第79页“电压表”标题下的内容,仔细观察电压表并认真阅读电压表的使用说明,了解电压表的使用规则,然后对照电流表的使用规则,将下表补充完整。
|仪表|电流表|电压表|
|用途|测电路中的电流|测电路中的电压|
|表盘符号|A|V|
|电路元件符号||Ⓥ|
|量程(两个量程,三个接线柱)|0~0.6A,1大格0.2A,1小格0.02A；0~3A,1大格1A,1小格0.1A|0~3V,1大格1V,1小格0.1V；0~15V,1大格5V,1小格0.5V|
|连接方法|①串联在被测电路中；②电流从“+”接线柱流入,从“-”接线柱流出；③被测电流不能超过量程。|①并联在被测电路两端②电流从“+”接线柱流入，从“-”接线柱流出③被测电压不能超过量程|
|读数方法|先看量程,再认清分度值,最后读数。|先看量程，再认清分度值，最后读数|
|能否直接接到电源两极|不能|能|

答案： 测电路中的电压；V；Ⓥ；0~3V；1V；0.1V；0~15V；5V；0.5V；并联在被测电路两端；电流从“+”接线柱流入，从“-”接线柱流出；被测电压不能超过量程；先看量程，再认清分度值，最后读数；能
