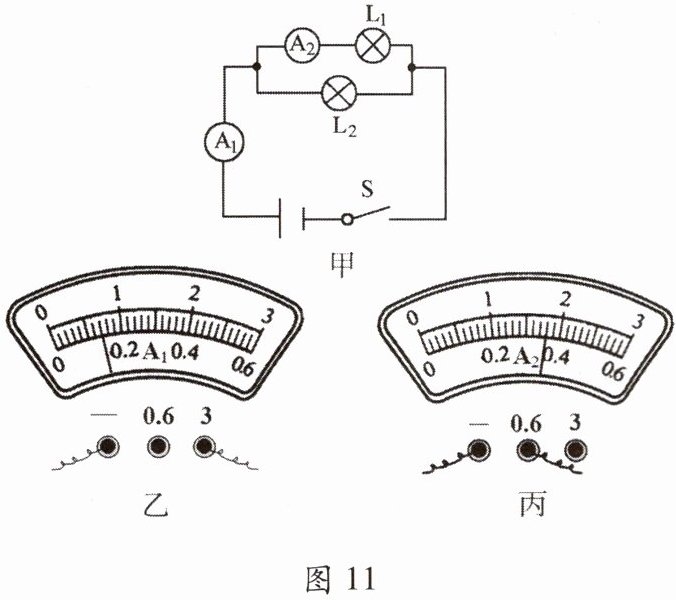

19. 用电流表测量图11甲所示电路中的电流时,电流表$ A_{1} 和 A_{2} $的指针分别处于图乙、丙所示的位置,则通过灯泡$ L_{1} $的电流是0.36A,通过灯泡$ L_{2} $的电流是0.34A.

答案： 0.36 0.34

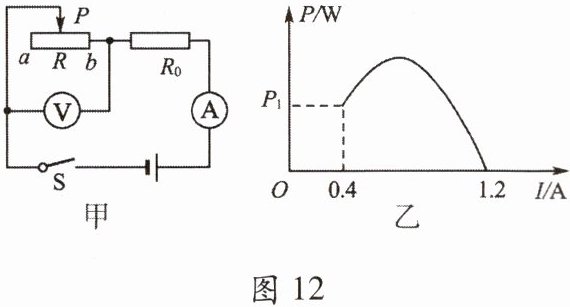

20. 在如图12甲所示的电路中,电源电压保持不变,R为滑动变阻器,其规格为“$ 20Ω \ \ 1.5A $”,闭合开关S,当滑片P从一端滑到另一端的过程中,测到R的电功率与通过它的电流关系图像如图乙所示,则电源电压为12V,定值电阻$ R_{0} $的电阻值为10Ω.

答案： 12 10

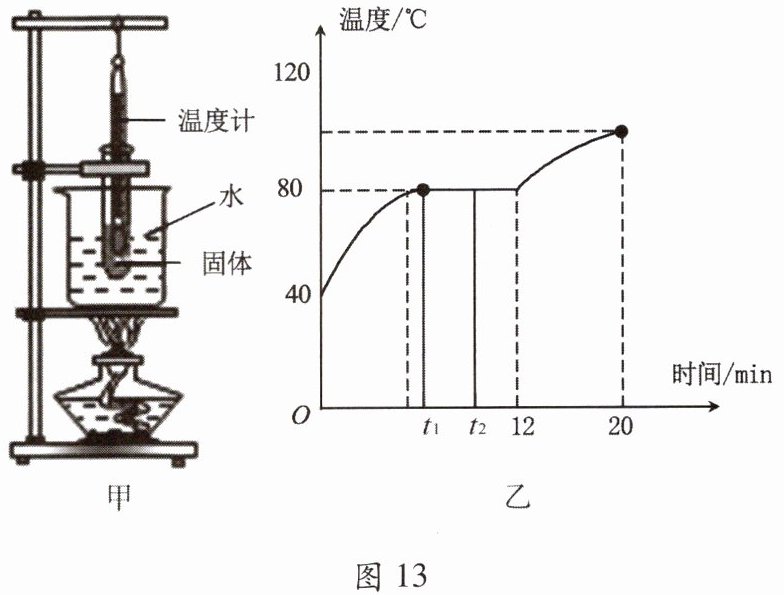

21. 如图13甲,是“探究某种固体物质熔化特点”的实验装置,图13乙是根据实验数据描绘出的该物质在熔化过程中温度随时间变化的图像.
(1)实验中,用烧杯中的热水加热试管中固体物质,好处是物体受热均匀；由图乙可知,该物质是晶体(填“晶体”或“非晶体”).
(2)图乙中,该物质在$ t_{1} $时具有的内能小于(填“大于”“等于”或“小于”)在$ t_{2} $时的内能.

答案：
(1)物体受热均匀 晶体
(2)小于

22. 在“探究电流跟电阻关系”的实验中,小刚设计的实验电路图如图14甲所示.
(1)请用笔画线表示导线,按电路图将实物图连接起来.
(2)小刚连完最后一根导线后就发现两个表的指针发生偏转,并且指针总在晃动,造成上述现象的原因分别是______、______.
(3)排除故障后,移动滑动变阻器的滑片,使电压表的示数为$ 2V $,读出并记下电流值；再将$ 5Ω 的电阻改换成 10Ω $的电阻,发现电压表的示数大于$ 2V $. 于是他下一步的操作是：将滑动变阻器的滑片向______(填“左”或“右”)移动,使______,并记下电流值；再改接$ 20Ω $的电阻,重复上述实验.
(4)此实验得到的结论是______.

答案：

(1)如图所示
(2)连接电路时开关是闭合的 某处接触不良
(3)右 电压表的示数为2V
(4)在电压一定时,通过导体的电流与导体的电阻成反比
