5. 如图15-4-3所示是用电压表测量小灯泡两端电压的电路图,其中正确的是(B)

答案： B

6. 关于电源、电压和电流,下列说法中正确的是(D)
A.电路中有电压时一定会有电流
B.电路中有电流时,它两端不一定有电压
C.只要电荷移动,就一定形成电流
D.电源是把其他形式的能转化为电能的装置

答案： D

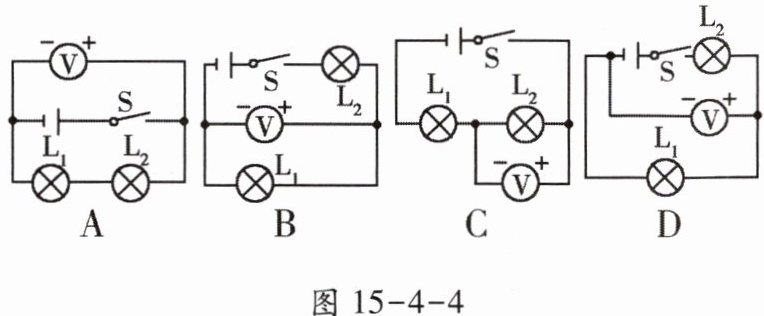

7. 如图15-4-4所示,闭合开关S,能够正确测量小灯泡$L_2$两端电压的是(C)

答案： C

8. 如图15-4-5所示的电路中,各个元件均能正常工作。当开关闭合后,下列说法正确的是(D)

A.两表指针有明显偏转
B.两表指针几乎不动
C.电流表指针有明显偏转,电压表指针几乎不动
D.电压表指针有明显偏转,电流表指针几乎不动

答案： D

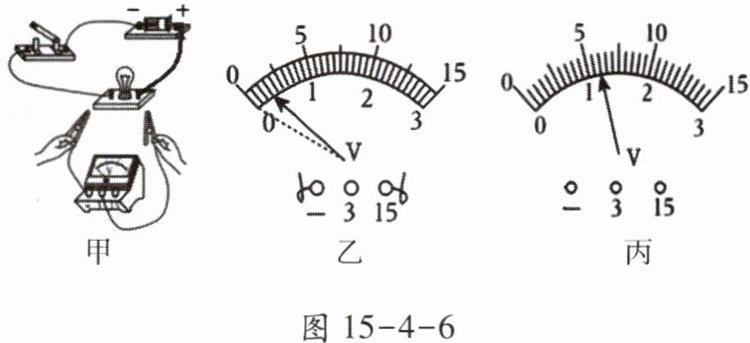

9. 如图15-4-6甲所示,是小乔用电压表测量电压的实验。
实验思路：
(1)实验中电压表应与被测电压的电路元件并联；
实验过程：
(2)连接好电路,闭合开关,发现电压表的指针偏转如图乙所示,这时她应该立即断开开关,并换接电压表的0~3量程；
(3)处理好后,闭合开关,小灯泡发光,此时电压表的示数如图丙所示,则小灯泡上的电压是1.2V。

答案：
(1)并　
(2)断开　0~3　
(3)1.2

10. 时代在进步,人们的生活观念在发生变化,环保意识不断增强,这种趋势在计时的小小钟表上都体现出来。如图15-4-7所示,是一个由新鲜橙子提供能量的数字时钟。

(1)上面的发明中,如果要得到更高的电压,应该将更多的新鲜橙子串联(填“串联”或“并联”)。
(2)这种电池提供的电压不到1V,电流不到100μA。现在小明将一块铜片和一块铁片插入橙子中,他想知道这个“橙子电池”的正、负极分别是哪端,现有的器材是：实验室常用的电流表及电压表各一个,导线若干。小明面临的问题是用哪个电表较好？你认为比较合理的是选用电压表(填“电压表”或“电流表”)；如果选用另一电表,会遇到的问题可能是电流太小,电流表指针几乎不动。

答案：
(1)串联　
(2)电压表　电流太小,电流表指针几乎不动
