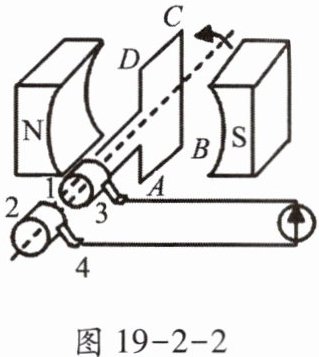

3. 如图19-2-2是交流发电机的原理图,此时线圈平面与磁感线垂直,则(A)

A.线圈转动到图示位置的瞬间,不会产生感应电流
B.交流发电机的基本原理是通电导体在磁场中受力的作用
C.交流发电机是将电能转化成机械能的装置
D.线圈匀速转动时,线圈中产生的电流方向改变,但大小不变

答案： A

4. 火力发电中,火电厂进的是“煤”,出的是“电”,在这个过程中能量的转化是(A)
A.化学能—内能—机械能—电能
B.化学能—重力势能—动能—电能
C.机械能—内能—化学能—电能
D.内能—化学能—机械能—电能

答案： A

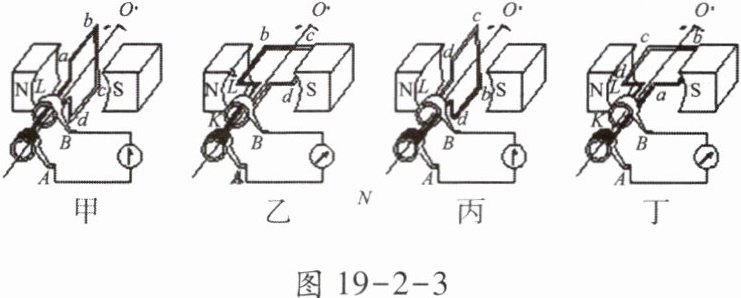

5. 如图19-2-3所示,是发电机的工作原理图,放在水平方向磁场中的矩形线圈沿逆时针方向转动,当线圈转到甲图位置时,由于线圈ab和cd边不切割磁感线,因而电路中无感应电流. 当转到乙、丁两图的位置时,由于ab切割磁感线的方向相反,因而电路中的电流方向相反,可见电路中产生的是交流电(填“直流电”或“交流电”). 我国电网以交流电(填“直流电”或“交流电”)供电,频率为50Hz.

答案： 不切割 无感应电流 相反 相反 交流电 交流电 50

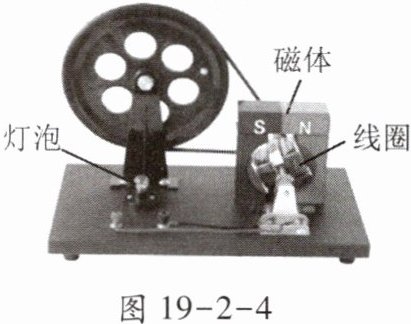

6. 把如图19-2-4所示的手摇发电机跟小灯泡串联组成闭合电路,摇动手柄使线圈转速逐渐变大,可以看到灯泡亮度变化(填“不变”或“变化”),且转速越大,灯泡的亮度越亮,说明电流大小跟线圈的转速有关. 线圈每转一圈,电流的方向改变2次,发电过程中,机械能转化为电能.

答案： 变化 越亮 大小 2 机械

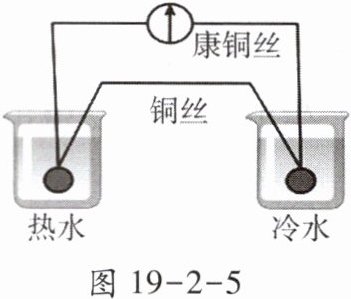

7. 如图19-2-5所示,两种不同的金属丝组成一个闭合回路,一端置于热水杯中,另一端置于冷水杯中,此时电流表指针就会发生偏转,这是温差电现象. 此过程中内能转化为电能.

答案： 内 电

8. 如图19-2-6为磁悬浮灯,底座A内有电磁铁,灯头B内有磁体和接收线圈,将底座A通电后,悬浮在空中的灯泡没有线连接也可以发光. 当底座A通电时,内部的发射线圈产生变化的磁场,灯泡被隔空点亮,这个过程与发电机(填“电动机”或“发电机”)的工作原理相同；底座对桌面的压力和桌面对底座的支持力是一对相互作用力.

答案： 发电机 相互作用

9. 国产新型电动汽车具有各种“超能力”,其中“能量回收装置”是在踩下制动踏板时,通过对电路的控制,使驱动电动机变为发电机,以发电机发电产生的阻力来制动,此时,将机械能转化为电能,再将电能转化为化学能储存在蓄电池里.

答案： 机械 化学
