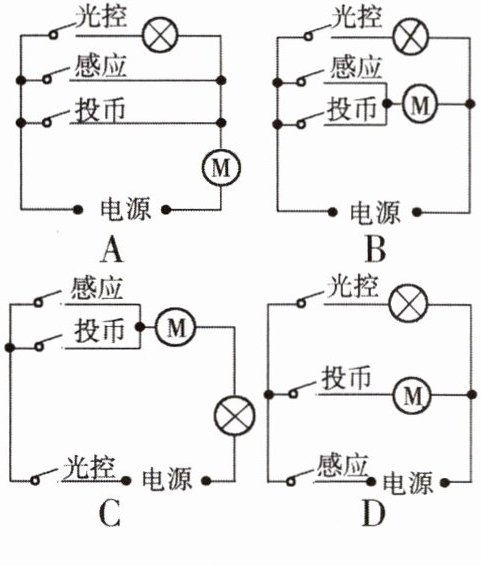

2. 某款售水机可通过刷卡(闭合“感应”开关)或投币(闭合“投币”开关)接通电动机取水；光线较暗时“光控”开关自动闭合,提供照明. 图 15 - 1 所示的电路中符合上述要求的是(B)

答案： B

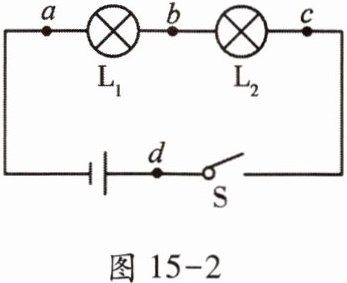

3. 在电学实验中,遇到电路故障时常用电压表来检测. 如图 15 - 2 所示,电源电压恒为 4.5 V,闭合开关后两灯均不亮,用电压表先后测得 a、d 两端,a、c 两端和 a、b 两端的电压均为 4.5 V,则故障可能是(A)

A.灯$ L_1 $断路
B.灯$ L_2 $断路
C.灯$ L_1 $短路
D.灯$ L_2 $短路

答案： A

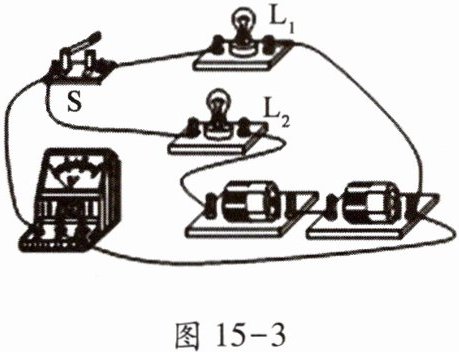

4. 如图 15 - 3 所示的电路中,将开关 S 闭合,灯$ L_1 $和$ L_2 $均发光. 下列说法中正确的是(C)

A.灯$ L_1 $和$ L_2 $的连接方式是并联
B.灯$ L_1 $和$ L_2 $两端的电压一定相等
C.通过灯$ L_1 $和$ L_2 $的电流一定相等
D.电压表测的是灯$ L_2 $两端的电压

答案： C

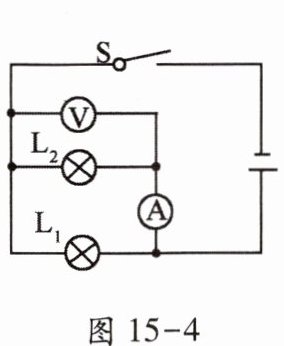

5. 如图 15 - 4 所示,灯$ L_1、$$L_2 $完全相同,闭合开关 S,只有一盏灯亮,且只有一个电表有示数,其故障可能是(B)

A.灯$ L_1 $开路
B.灯$ L_2 $开路
C.灯$ L_1 $短路


D.灯$ L_2 $短路

答案： B

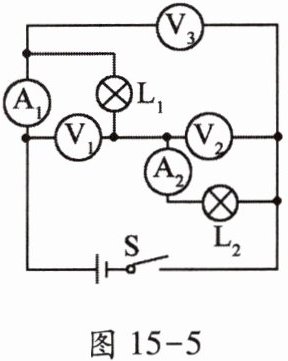

6. 如图 15 - 5 所示的电路中,关于电压表、电流表、灯泡的连接方式,下列说法

不

正

确

的是(A)
A.两灯泡并联

B.V_1 $与$ V_2 $的示数有可能相等$
C.A_1 $与$ A_2 $的示数相等$
$D.V_3 $的示数等于$ V_1 $和$ V_2 $的示数之和

答案： A

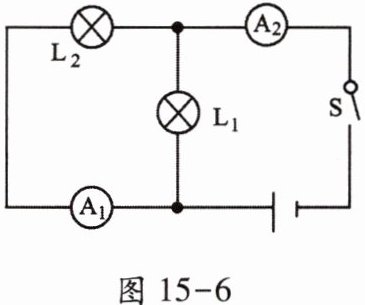

7. 如图 15 - 6 所示,开关 S 闭合后,电流表$ A_1 $的示数为 0.4 A,电流表$ A_2 $的示数为 1.2 A,则通过$ L_1 $和$ L_2 $的电流分别为(A)

A.0.8 A,0.4 A
B.0.4 A,1.2 A
C.0.4 A,0.8 A
D.1.2 A,0.4 A

答案： A

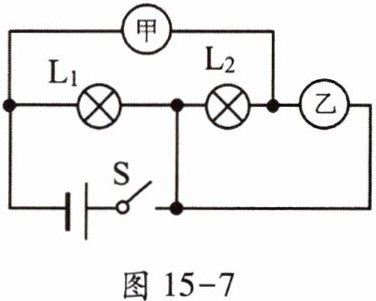

8. 如图 15 - 7 所示电路中,甲、乙两处分别接入电流表或电压表. 当 S 闭合后,为使两灯均能发光,则(A)

A.甲接入电流表,乙接入电压表
B.甲、乙均接入电流表
C.甲、乙均接入电压表
D.甲接入电压表,乙接入电流表

答案： A
