《2025年智慧学习明天出版社九年级物理全一册沪科版》

二、测算电费
活动3:学读电能表
阅读课本第 120 页“测算电费”标题下的内容,思考讨论下列问题.
1. 电能表是测量______的仪表.
2. 电能表上方的示数单位是______. 哪一位是小数位?
3. 图 17 - 1 传统电能表上所标的“220 V”“10(20) A”“2500 r/(kW·h)”分别表示什么意义? 图 17 - 2 智能电能表上 1600 imp/(kW·h)表示什么意思?
4. 在课本图 17 - 1 中,若表盘显示的是小明家 6 月底电能表的示数,6 月初电能表的示数是
,那么小明家在 6 月份消耗的电能是多少?
1. 电能表是测量电能（或电功）的仪表.
2. 电能表上方的示数单位是$kW\cdot h$（或千瓦时）. 哪一位是小数位?最后一位是小数位。
3. 图 17 - 1 传统电能表上所标的“220 V”“10(20) A”“2500 r/(kW·h)”分别表示什么意义? 图 17 - 2 智能电能表上 1600 imp/(kW·h)表示什么意思?
“$220V$”表示电能表应在$220V$电路中使用；“$10(20)A$”表示电能表的标定电流为$10A$，额定最大电流为$20A$；“$2500r/(kW\cdot h)$”表示每消耗$1kW\cdot h$的电能，电能表的转盘转$2500$转；“$1600imp/(kW\cdot h)$”表示每消耗$1kW\cdot h$的电能，智能电能表的指示灯闪烁$1600$次。
4. 在课本图 17 - 1 中,若表盘显示的是小明家 6 月底电能表的示数,6 月初电能表的示数是
,那么小明家在 6 月份消耗的电能是多少?
设6月初电能表的示数为$W_1$（图中未给出具体数值，以$W_1$表示），6月底电能表的示数为$W_2$（图中数值也未给出，以$W_2$表示），则小明家6月份消耗的电能为：$W = W_2 - W_1$（单位：$kW\cdot h$）。（根据题目要求，因图中未给出$W_1$和$W_2$的具体数值，故以表达式表示结果。）

答案： 1.
电能（或电功）。
2.
$kW\cdot h$（或千瓦时）；最后一位是小数位。
3.
“$220V$”表示电能表应在$220V$电路中使用；
“$10(20)A$”表示电能表的标定电流为$10A$，额定最大电流为$20A$；
“$2500r/(kW\cdot h)$”表示每消耗$1kW\cdot h$的电能，电能表的转盘转$2500$转；
“$1600imp/(kW\cdot h)$”表示每消耗$1kW\cdot h$的电能，智能电能表的指示灯闪烁$1600$次。
4.
设6月初电能表的示数为$W_1$（图中未给出具体数值，以$W_1$表示），6月底电能表的示数为$W_2$（图中数值也未给出，以$W_2$表示），则小明家6月份消耗的电能为：
$W = W_2 - W_1$（单位：$kW\cdot h$）。
（根据题目要求，因图中未给出$W_1$和$W_2$的具体数值，故以表达式表示结果。）

1. 下列说法中

不

正

确

的是(D)
A.电功是表示电流做功多少的物理量
B.电流做了多少功,就有多少电能转化为其他形式的能
C.电流做功的过程是把电能转化为其他形式能的过程
D.空调总比电风扇耗电多

答案： D

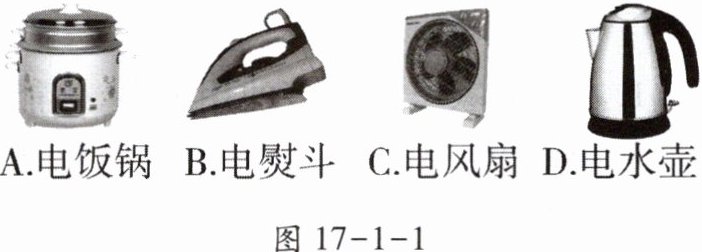

2. 如图 17 - 1 - 1 四个用电器中,主要将电能转化为机械能的是(C)

A.电饭锅
B.电熨斗
C.电风扇
D.电水壶

答案： C

3. 用两节串接的干电池给小灯泡供电,电压是 3 V,小灯泡发光时通过的电流为 0.3 A,此时小灯泡的电阻为10Ω,工作 0.5 min 消耗的电能为27J.

答案： 10 27

4. 一只灯泡在家庭电路中正常工作,通电 20 min 消耗的电能为$5.28×10^{4}J$,则通过灯丝的电流为0.2A.

答案： 0.2

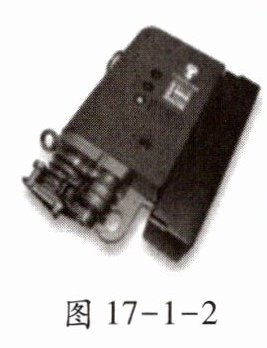

5. 如图 17 - 1 - 2 是一款爬绳机器人,其主要技术参数如下表,电池的充电电压和工作电压一致,电池充满电储存电能2.16×10⁶J;机器人满载竖直爬升 10 m 的过程中,消耗电能的 80%用于爬升做功,则实际工作消耗的电能为1.625×10⁴J($g$取 10 N/kg).

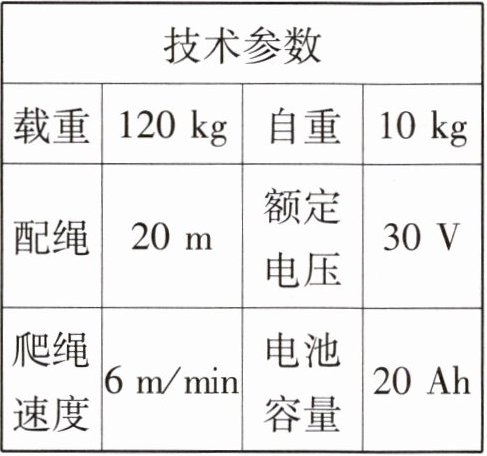

|技术参数| | | |
|载重|120 kg|自重|10 kg|
|配绳|20 m|额定电压|30 V|
|爬绳速度|6 m/min|电池容量|20 Ah|

答案： 2.16×10⁶ 1.625×10⁴
