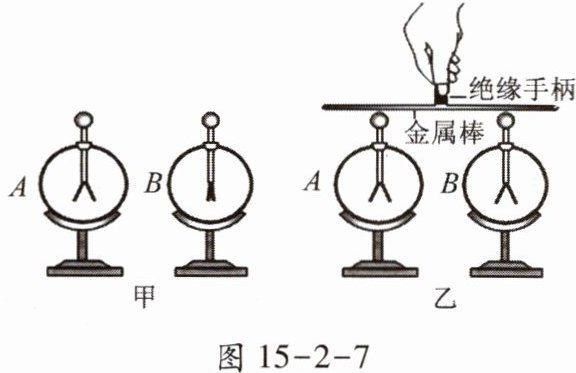

9. 如图 15 - 2 - 7 甲所示,取两个相同的不带电的验电器 $ A $ 和 $ B $,用与丝绸摩擦过的玻璃棒接触验电器 $ A $ 的金属球,使 $ A $ 带电。然后用带有绝缘手柄的金属杆把 $ A $ 和 $ B $ 连接起来,$ A $ 的金属箔片张开的角度减小,$ B $ 的金属箔张开,如图乙所示。则(D)

A.甲图中验电器 $ A $ 带的是负电荷
B.乙图中 $ A $ 带正电,$ B $ 带负电
C.连接的瞬间电荷从 $ A $ 往 $ B $ 定向移动
D.连接的瞬间电流方向从 $ A $ 到 $ B $

答案： 9. D

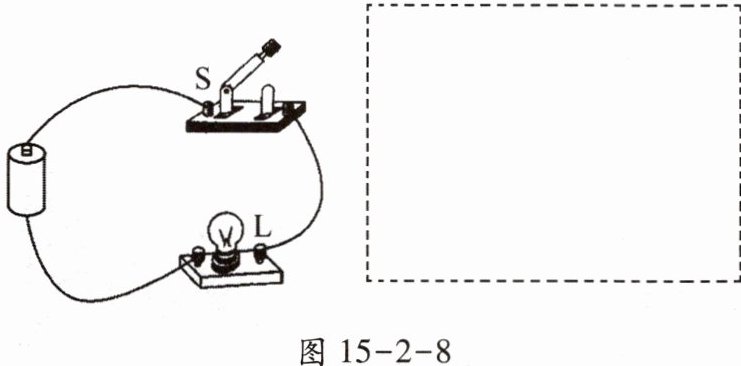

10. 请根据如图 15 - 2 - 8 所示实物图,在虚线框内画出电路图。

答案：

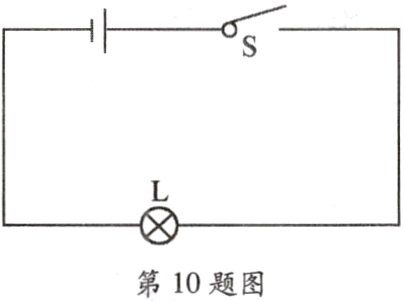

10. 如图所示

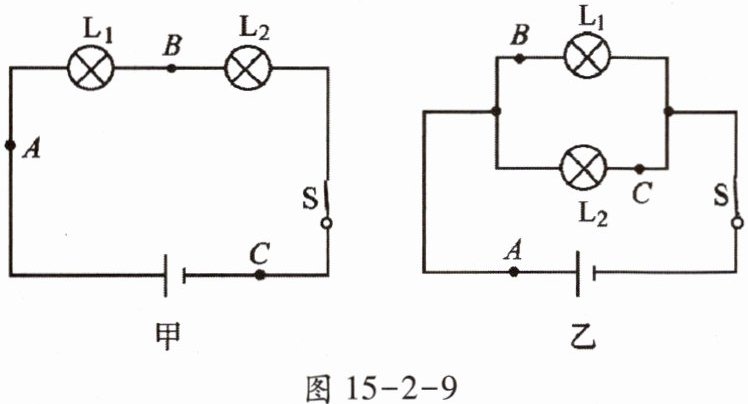

11. 在图 15 - 2 - 9 甲、乙所示电路的 $ A $、$ B $、$ C $ 各点,分别标出电流的方向。

答案：

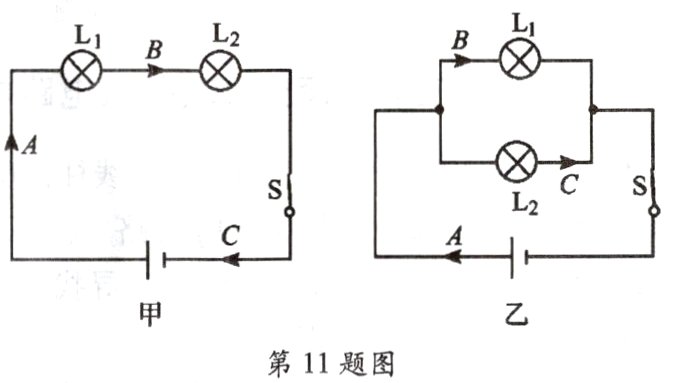

11. 如图所示(电流从电源正极流出,经导线、用电器流入电源负极)
