《2025年智慧学习明天出版社九年级物理全一册沪科版》

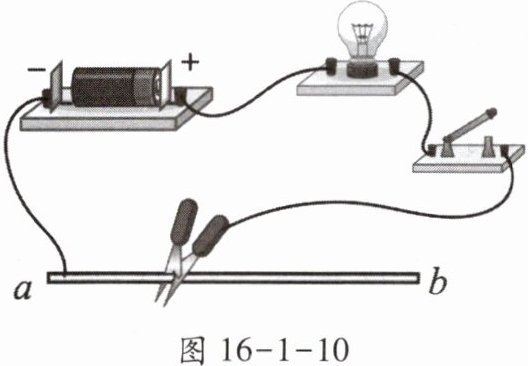

1. 如图16-1-10所示,闭合开关后,将导线夹在电阻丝上向右滑动时,观察到小灯泡的亮度会(填“会”或“不会”)发生改变,本实验模拟了滑动变阻器的工作原理.若在铜丝和镍铬合金丝中选择,电阻丝用镍铬合金丝制作,导线用铜丝制作.

答案： 会 镍铬合金丝 铜丝

2. 滑动变阻器通过改变电阻丝接入电路的长度来改变电阻,从而改变电路中的电流.一个标有“20Ω 2A”的滑动变阻器,它的阻值变化范围是0~20Ω,其中“2A”表示的意思是允许通过的最大电流为2A.

答案： 长度 0~20 允许通过的最大电流为2A

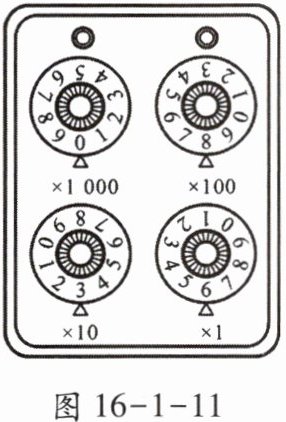

3. 如图16-1-11所示,电阻箱的示数为______Ω,使用它能得到的最大整数电阻值为______Ω,其在电路图中的符号为______.

答案：
836 9999

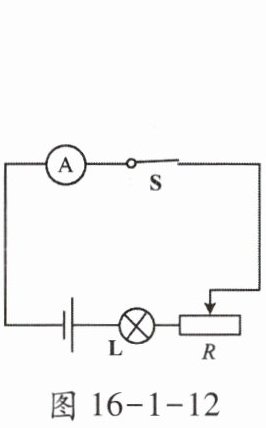

4. 如图16-1-12所示电路中,要使灯泡变暗,滑动变阻器的滑片应向右移动,此时电流表的示数将变小(填“变大”“变小”或“不变”).

答案： 右 变小

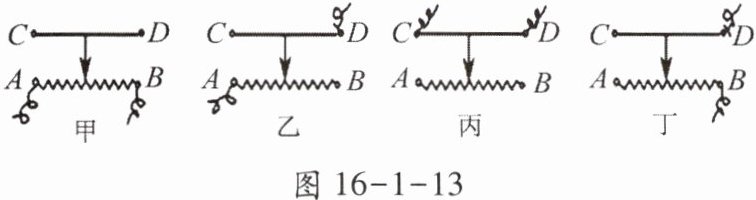

5. 如图16-1-13表示的是滑动变阻器的四种接法,当滑动变阻器的滑片向右移动时：(1)电阻值变大的是乙；(2)电阻值变小的是丁；(3)电阻值不变的是甲、丙.

答案：
(1)乙
(2)丁
(3)甲、丙
