类型五 伏安法测电阻与额定功率

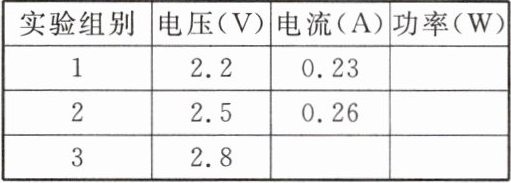

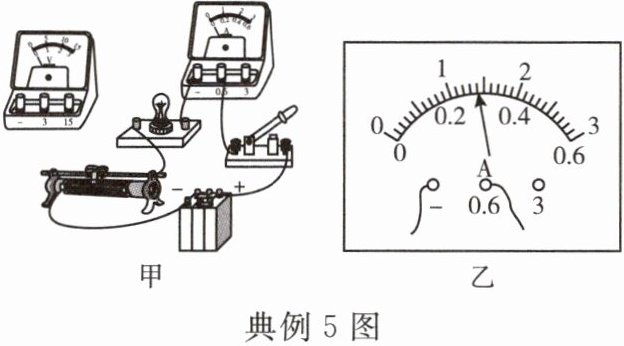

[2025·浙江多校联考]在测量小灯泡电功率的实验中，某同学用电源（电压恒为6V），额定电压为2.5V且电阻约为10Ω的小灯泡，电流表、电压表、滑动变阻器、开关各一个，导线若干，按图甲连接电路，并记录实验数据如表所示。
(1)请你将图甲中的电路连接完整。
(2)电路连接好后移动滑动变阻器的滑片，当电压表示数为2.8V时，电流表示数如图乙所示，则此时经过小灯泡的电流大小为0.28A。
(3)根据表中数据，计算出小灯泡的额定功率为0.65W。
(4)该同学完成实验后，根据3组实验数据得出结论：随着小灯泡两端电压变大，小灯泡电功率逐渐变大。请根据实验数据分析电路总功率如何变化，并说明理由：电路总功率也变大。因为电源电压U不变，而I(据数据可知)逐渐变大，根据P = UI，电路总功率变大。

答案：

(1)如答图所示(合理即可)。
　　　　　　　　　
(2)0.28
(3)0.65
(4)电路总功率也变大。因为电源电压U不变，而I(据数据可知)逐渐变大，根据P = UI，电路总功率变大

跟踪训练5

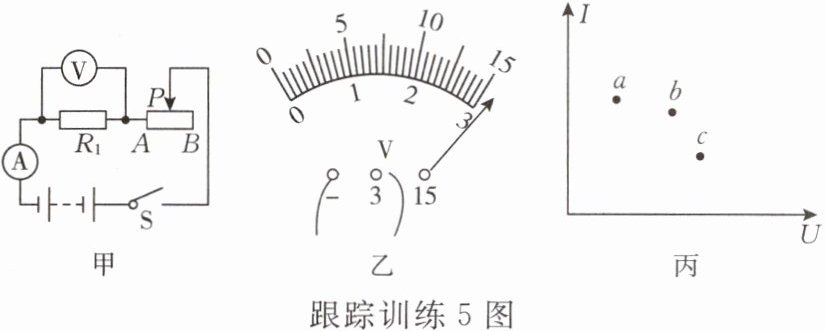

[2025·台州黄岩区二模]在“伏安法测电阻”的实验中，某同学用如图甲所示的电路测R₁的阻值，已知电源电压U=4.5V且保持不变。

(1)正确连接电路，闭合开关，发现电流表示数为0，电压表的示数如图甲所示，则电路中存在的故障可能是$R_{1}$断路。
(2)排除故障后进行实验。当电压表示数为2V，电流表示数为0.2A，则R₁=10 取平均值减小误差Ω。实验中三次改变R₁两端的电压测量电阻，目的是。
(3)该同学继续用三个未知电阻进行实验，对应的实验数据分别为图丙中的a、b、c三个点，其中c点对应的阻值最大。

答案： $(1)R_{1}$断路
(2)10 取平均值减小误差
(3)c

1. 在科学实验时，为了减小误差或寻找普遍规律，经常需要反复多次进行实验：
①“测量物体的长度”时，多次测量。
②“研究杠杆的平衡条件”时，改变动力(臂)和阻力(臂)，多次测量。
③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量。
④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值。
上述实验属于寻找普遍规律的有(C)

A.①②
B.①③
C.②③
D.②④

答案： 1. C
