五、利用电流表、电压表判断电路故障
1. 电流表示数正常而电压表无示数
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，故障原因可能是①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
2. 电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，故障原因可能是①电流表短路；②与电压表并联的用电器断路，此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小，电流表无明显示数。
3. 电流表和电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时被短路外，最大的可能是电源所在电路断路。

答案： 1.①电压表损坏　②电压表接触不良　③与电压表并联的用电器短路　2.①电流表短路　②与电压表并联的用电器断路　3.电源所在电路断路

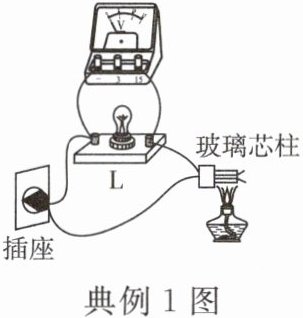

[2025·杭州校级模拟]在研究物质的导电性时，采用如图所示的实验电路。用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来。下列有关说法正确的是(A)


A.电压表的示数将逐渐变大
B.玻璃芯柱和灯泡L是并联的
C.通过灯泡的电流要比通过玻璃芯柱的电流大
D.加热过程中，玻璃芯柱的电阻随温度升高而增大

答案： A

[2024·山海联盟模拟]超导体，又称超导材料，是指在某一温度下电阻为零的导体。现有超导材料大多需要在极低温度下才能工作，这大大限制了其应用范围，研发出室温超导材料一直是全球物理学界寻求突破的方向。下列选项不能用超导材料制作的是(B)

A.电磁铁
B.电热丝
C.输电导线
D.电动机线圈

答案： B

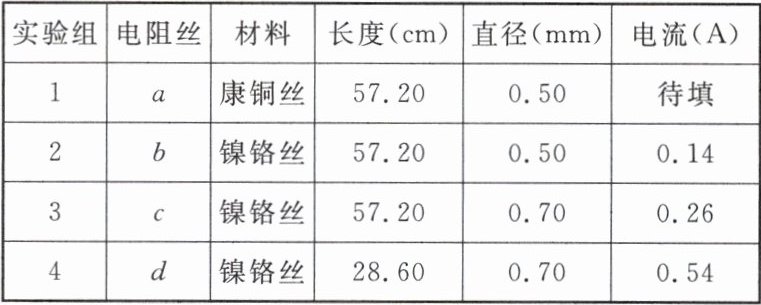

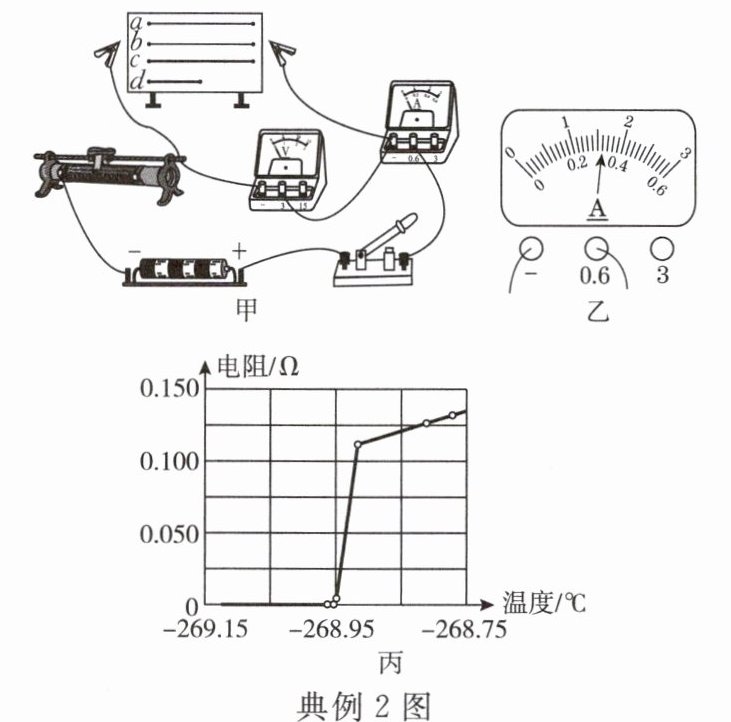

[2024·浙江]图甲是研究“影响导体电阻大小的因素”的实验装置。实验中用四根电阻丝作被测导体，将电阻丝两端接入电路后，通过调节滑动变阻器，保持电阻丝两端电压相同，进行测量并记录数据如表所示。
请回答下列问题：
(1)将电阻丝a的两端接入电路，闭合开关后，电流表指针位置如图乙所示，其示数为0.32A。
(2)为研究导体电阻大小与横截面积的关系，可选择实验组2、3进行对比。
（3）实验得出，导体电阻大小与导体的材料、长度和横截面积有关。此外，导体电阻还与温度有关。
①科学研究发现某种金属电阻和温度的关系如图丙所示。描述该金属电阻在降温过程中的现象：温度下降,金属电阻逐渐变小;下降到一定温度时，电阻阻值快速下降;温度下降到−268.95℃左右，电阻变为0。
②探索新材料是高科技研究领域中永恒的主题之一。若常温下某种新材料的电阻为零，该新材料可用于制造输电线(合理即可)(写出一种)，以减少能量损耗。

答案：
(1)0.32　
(2)2、3　
(3)①温度下降,金属电阻逐渐变小;下降到一定温度时，电阻阻值快速下降;温度下降到−268.95℃左右，电阻变为0　②输电线(合理即可)
