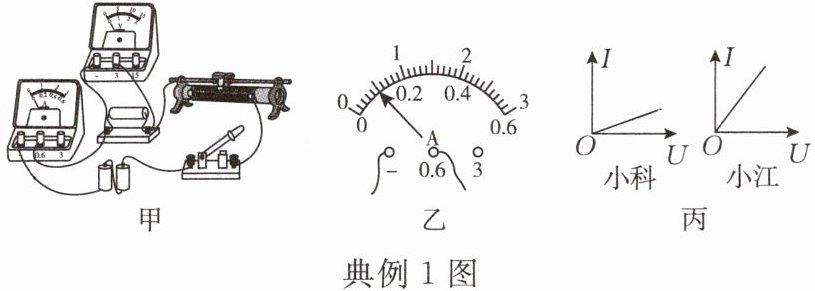

典例1 [2025·衢州一模]同学们设计并连接了如图甲所示的电路,分组探究电流与电压的关系。

(1) 闭合开关前,需要将滑片向
(2) 闭合开关,移动滑动变阻器的滑片,当电压表的示数为 $1.0V$ 时,电流表示数如图乙所示。读出电流为

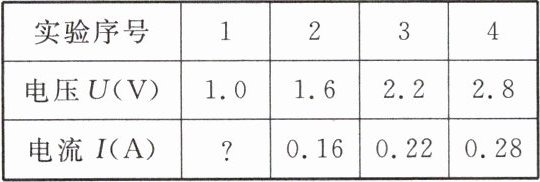

(3) 继续移动滑动变阻器的滑片,进行多次测量,记录实验数据如表所示。分析表中数据,可以得出结论:

(4) 完成实验后,老师让同学们根据各自测得的数据绘制 $I - U$ 图像,图丙为小科和小江绘制的 $I - U$ 图像。导致他们绘制的图像不同的原因可能是
(1) 闭合开关前,需要将滑片向
左
调至阻值最大。(2) 闭合开关,移动滑动变阻器的滑片,当电压表的示数为 $1.0V$ 时,电流表示数如图乙所示。读出电流为
0.1
A。(3) 继续移动滑动变阻器的滑片,进行多次测量,记录实验数据如表所示。分析表中数据,可以得出结论:
在电阻一定的情况下,通过导体的电流与导体两端的电压成正比
。(4) 完成实验后,老师让同学们根据各自测得的数据绘制 $I - U$ 图像,图丙为小科和小江绘制的 $I - U$ 图像。导致他们绘制的图像不同的原因可能是
两名同学实验所用的电阻大小不同(或两名同学的坐标轴每一格表示的电压、电流值不同,或电阻大小和坐标标度都不相同)
。
答案:
(1)左
(2)0.1
(3)在电阻一定的情况下,通过导体的电流与导体两端的电压成正比
(4)两名同学实验所用的电阻大小不同(或两名同学的坐标轴每一格表示的电压、电流值不同,或电阻大小和坐标标度都不相同)
(1)左
(2)0.1
(3)在电阻一定的情况下,通过导体的电流与导体两端的电压成正比
(4)两名同学实验所用的电阻大小不同(或两名同学的坐标轴每一格表示的电压、电流值不同,或电阻大小和坐标标度都不相同)

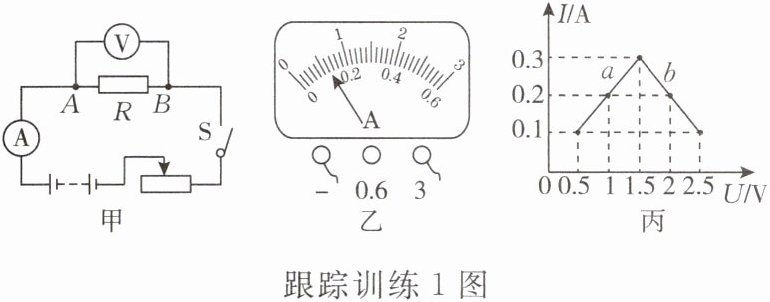

跟踪训练1 [2024·乐清二模]小明利用图甲所示电路研究电流与电压的关系,其中 $R$ 为定值电阻,电源电压恒定不变。

(1) 小明在连接完电路后,闭合开关时发现,电流表没有示数,电压表示数接近电源电压,则可能的原因是
(2) 处理完故障后,闭合开关,移动滑动变阻器的滑片发现电流表指针最大偏转如图乙所示。为了能更精确测量电流大小,小明接下来应该进行的操作是
(3) 调整后移动滑动变阻器的滑片,多次测量获取实验数据,绘制成图丙中的曲线 $a$,根据图像可以得出的结论为
(4) 小红利用相同的电路也进行了实验,依据实验数据绘制出的是图丙中的曲线 $b$。小明认为小红把电压表接在了滑动变阻器两端进行测量。请从图丙中找出小明判断的依据是
(1) 小明在连接完电路后,闭合开关时发现,电流表没有示数,电压表示数接近电源电压,则可能的原因是
AB间出现断路(合理即可)
。(2) 处理完故障后,闭合开关,移动滑动变阻器的滑片发现电流表指针最大偏转如图乙所示。为了能更精确测量电流大小,小明接下来应该进行的操作是
断开开关,将滑动变阻器接入电路的电阻移到最大处,然后将电流表“3”接线柱上的导线改接到“0.6”接线柱上,再闭合开关重新读数
。(3) 调整后移动滑动变阻器的滑片,多次测量获取实验数据,绘制成图丙中的曲线 $a$,根据图像可以得出的结论为
当导体电阻不变时,通过导体的电流与导体两端的电压成正比
。(4) 小红利用相同的电路也进行了实验,依据实验数据绘制出的是图丙中的曲线 $b$。小明认为小红把电压表接在了滑动变阻器两端进行测量。请从图丙中找出小明判断的依据是
由图丙可知,在电流相同时,两条曲线的电压之和都为3V,符合串联电路电压的特点
。
答案:
(1)AB间出现断路(合理即可)
(2)断开开关,将滑动变阻器接入电路的电阻移到最大处,然后将电流表“3”接线柱上的导线改接到“0.6”接线柱上,再闭合开关重新读数
(3)当导体电阻不变时,通过导体的电流与导体两端的电压成正比
(4)由图丙可知,在电流相同时,两条曲线的电压之和都为3V,符合串联电路电压的特点
(1)AB间出现断路(合理即可)
(2)断开开关,将滑动变阻器接入电路的电阻移到最大处,然后将电流表“3”接线柱上的导线改接到“0.6”接线柱上,再闭合开关重新读数
(3)当导体电阻不变时,通过导体的电流与导体两端的电压成正比
(4)由图丙可知,在电流相同时,两条曲线的电压之和都为3V,符合串联电路电压的特点
