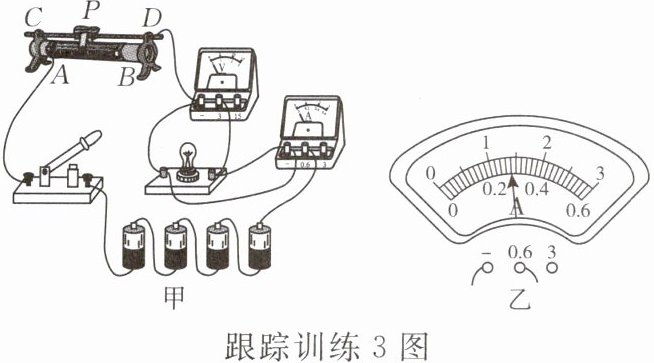

跟踪训练3 [2025·浙江多校联考]为测量小灯泡的电阻，小科设计了如图甲所示的实验电路。其中，电源电压为 $6V$ 恒定不变，小灯泡的额定电压为 $2.5V$，滑动变阻器①的规格为“$20Ω$ $1A$”，滑动变阻器②的规格为“$10Ω$ $1A$”，导线电阻忽略不计。

(1) 图甲中有一根导线连接错误，请在错误连线上画“×”。
(2) 问题解决后，闭合开关，移动滑动变阻器的滑片 $P$，当电压表的示数为 $2.5V$ 时小灯泡正常发光，此时电流表的示数如图乙所示。此时，小灯泡的阻值为8.9Ω(精确到小数点后一位)；选用的滑动变阻器为①(选填“①”或“②”)。
(3) 根据收集到的实验数据，小科发现当小灯泡两端电压不相同时，利用电压表和电流表的示数计算得到的电阻值也不同，试分析原因：小灯泡灯丝电阻受温度影响,随温度升高而增大。

答案：

(1)如答图所示。
　　　　　　　　
(2)8.9　①　
(3)小灯泡灯丝电阻受温度影响,随温度升高而增大

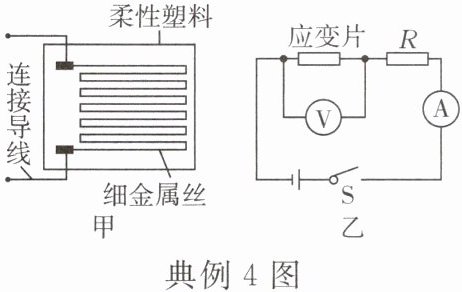

典例4 [2025·浙江多校联考]将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件——应变片，其结构如图甲所示。将它接入如图乙所示的电路中，电源电压不变，$R$ 为定值电阻。闭合开关 $S$，当应变片随被检测物体发生拉伸形变时，应变片中的金属丝会被拉长变细，导致电阻变大。下列关于电路中电表的示数变化的叙述正确的是(B)


A.电流表的示数变大
B.电压表的示数变大
C.两表的示数都变大
D.两表的示数都变小

答案： B

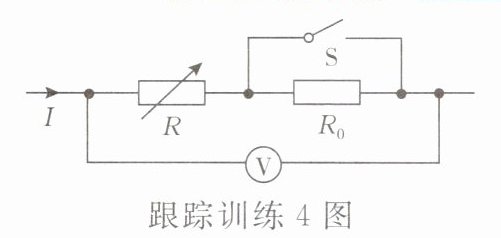

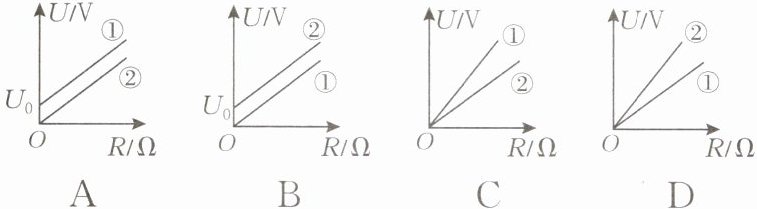

跟踪训练4 [2023·宁波]如图所示，电路中电流 $I$ 大小始终不变，$R_0$ 为定值电阻。闭合开关 $S$，据电压表示数 $U$ 与电阻箱阻值 $R$ 的大小关系可以绘制 $U - R$ 图线①；断开开关 $S$，据电压表示数 $U$ 与电阻箱阻值 $R$ 的大小关系可以绘制 $U - R$ 图线②。把 $IR_0$ 记为 $U_0$，下列能正确表示图线①、②的是(B)

答案： B

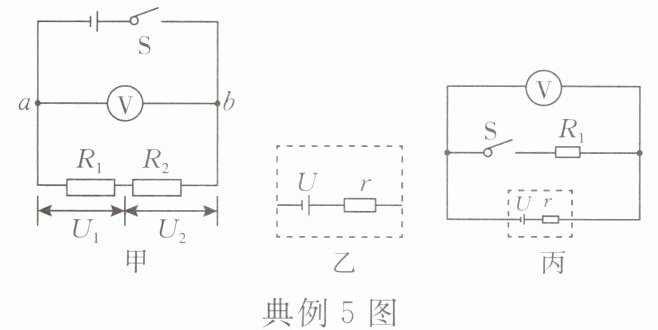

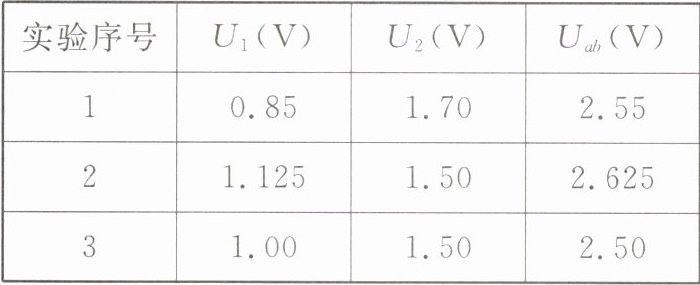

典例5 [2024·湖州二模改编]小吴利用两节新干电池、定值电阻（阻值分别为 $1Ω$、$1.5Ω$、$2Ω$）和一只电压表来探究串联电路的电压特点，实验电路如图甲所示，测得实验数据如表所示。


(1) 在探究过程中，小吴更换不同的定值电阻组合进行实验的目的是得出串联电路电压特点的普遍规律。
(2) 小吴进行了多次实验，发现 $U_{ab}$ 始终小于两节干电池的总电压（$3V$），他产生了质疑。查阅资料知道普通干电池内部也有一定的电阻（内阻）。可将它看作一个理想电源（电压 $U$ 恒定，电阻为 $0$）与一个电阻 $r$ 的串联（如图乙所示）。为了测量干电池电阻 $r$ 的阻值，小吴选择了适当器材，设计了实验方案，电路图如图丙所示。请你写出实验步骤（测得数据用字母表示）：
①闭合开关S,读出电压表示数$U_1$,断开开关S,读出电压表示数$U_2$；
②计算出结果：$r =$$R_1\frac{U_2 - U_1}{U_1}$(用相应字母表示的代数式)。
(3) 由于新干电池的内阻较小，因此我们在平时使用时通常忽略不计，这种抓住主要因素，忽略次要因素的方法叫作理想模型法。请举出一个采用这种理想模型法的科学实验，并指出实验中忽略的次要因素。例如：在用纸片研究二力平衡的条件时,忽略了纸片的重力(或研究影响动能大小的因素时不计斜面与物体间的摩擦等，合理即可)。

答案：
(1)得出串联电路电压特点的普遍规律　
(2)①闭合开关S,读出电压表示数$U_1$,断开开关S,读出电压表示数$U_2$　　②$R_1\frac{U_2 - U_1}{U_1}$　
(3)在用纸片研究二力平衡的条件时,忽略了纸片的重力(或研究影响动能大小的因素时不计斜面与物体间的摩擦等，合理即可)
