《2026年全效学习中考学练测科学专题版》

跟踪训练3 [2025·江西]某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”。原因可能是插头内部发生了短路故障，从而使干路中的电流过大，导致空气开关自动切断电路。

答案： 短路　电流

典例4 [2024·浙江]用导线将开关、灵敏电流计和材质不同的钥匙甲、乙相连，将两钥匙插入橙子中(如图)。闭合开关，灵敏电流计指针发生偏转。下列推测一定正确的是(A)


A.闭合开关后，橙子内有电流通过
B.钥匙甲的导电能力比钥匙乙的强
C.通过钥匙甲的电流比通过钥匙乙的大
D.闭合开关后，橙子内只发生物理变化

答案： A

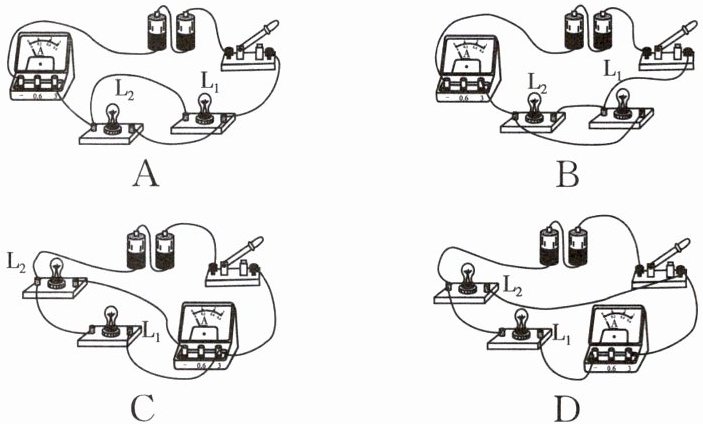

跟踪训练4 [2024·台州仙居县二模]某同学学习了电流测量后，连接了下列电路，其中电流表测量通过小灯泡L₂的电流的是(C)

答案： C

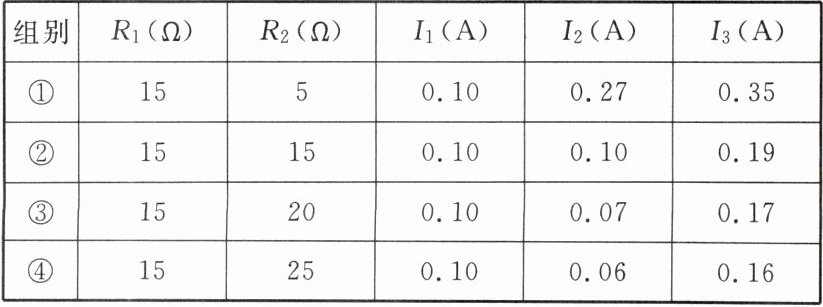

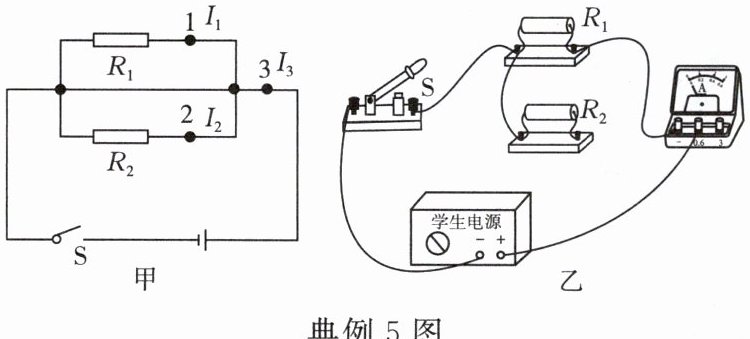

典例5 [2025·温州鹿城区二模]小明设计了如图甲所示的电路图来验证“并联电路的电流特点”。实验器材包括：1.5V恒压电源、定值电阻（5Ω、15Ω、20Ω、25Ω）、电流表、开关和导线若干。实验中，小明将电流表分别接入电路中的1、2、3三处测量电流，R₁阻值不变，改变R₂阻值，重复实验并记录数据，如表所示。
(1)根据图甲电路连接实物时，开关应断开。
（2）实验中先使电流表测量通过R₁的电流，用笔画线代替导线将图乙电路连接完整。
(3)表格中满足“干路电流等于各支路电流之和”的实验组别③④(填序号)。
（4）小明查阅资料发现：由于电流表存在内阻，只有当所用电阻远大于电流表内阻时，所测数据才有利于得出并联电路电流特点。若其他器材不变，将电路中的定值电阻换用规格为“2.5V 0.3A”的小灯泡来验证“并联电路的电流特点”，判断其是否可行，并说明理由：不可行，由资料可知，所用电阻远大于电流表内阻时，所测数据才有利于得出并联电路电流特点，由表中数据可知，R₂的电阻值大于15Ω时，有利于得出并联电路电流特点，而小灯泡的电阻R=U/I=2.5V/0.3A≈8.33Ω，小于15Ω，因此用该小灯泡替换定值电阻不可行。

答案：

(1)断开

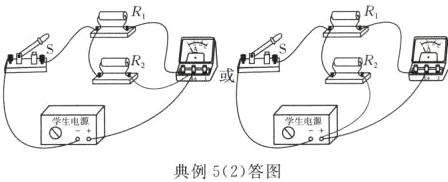

(2)如答图所示。

(3)③④
(4)不可行，由资料可知，所用电阻远大于电流表内阻时，所测数据才有利于得出并联电路电流特点，由表中数据可知，R₂的电阻值大于15Ω时，有利于得出并联电路电流特点，而小灯泡的电阻R=U/I=2.5V/0.3A≈8.33Ω，小于15Ω，因此用该小灯泡替换定值电阻不可行

跟踪训练5 [2025·义乌二模]按图示连接好电路，将电流表分别连接在1、2、3处，观察并比较相应的电流值I₁、I₂、I₃。本实验的目的是验证(A)


A.串联电路中电流处处相等
B.并联电路中电流处处相等
C.串联电路中电流逐渐增大
D.并联电路中电流逐渐增大

答案： A

典例6 如图所示是小明在测量电流时连接的电路。电路的连接存在错误，下列操作及说法正确的是(D)


A.撤掉导线a，电流表测量的是电路的总电流
B.撤掉导线a，电流表测量的是通过小灯泡L₁的电流
C.撤掉导线b，电流表测量的是通过小灯泡L₂的电流
D.撤掉导线c，电流表测量的是通过小灯泡L₂的电流

答案： D
