《2026年全效学习中考学练测科学专题版》

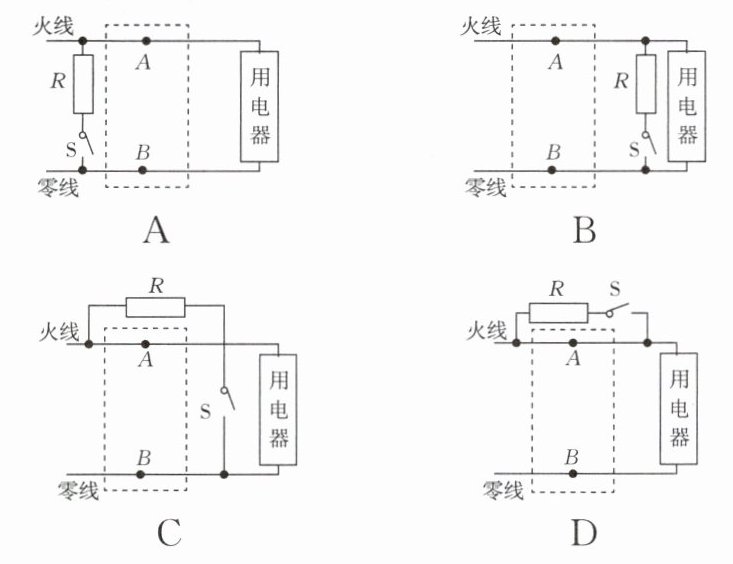

典例7 [2025·舟山校级模拟]为了安全用电，在家庭电路设计安装中使用漏电保护器。漏电保护器是在用电器发生漏电或人体触电时实施保护的装置。家庭电路漏电时。通过火线和零线的电流不相等(如图中虚线框内A、B两点电流不相等)，漏电保护器中有一特殊装置(在图中虚线框内未画出)检测到该差异后，会自动切断电源，起保护作用。下列选项是模拟漏电的试验电路，由一只开关S和电阻R组成，闭合开关S能模拟漏电情形的连接电路是(C)

答案： 典例7　C

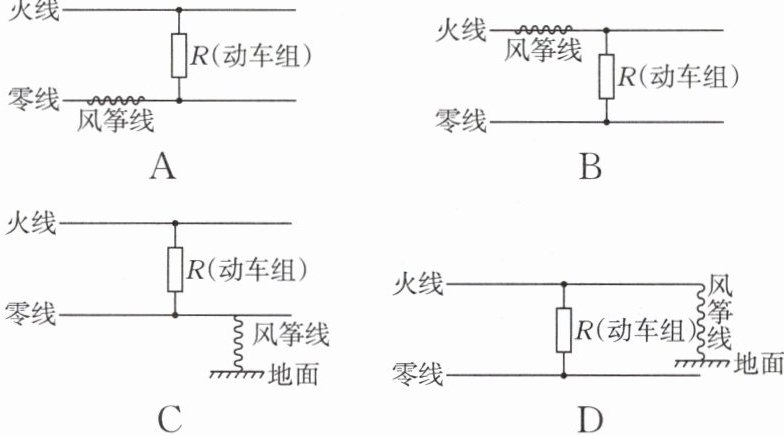

跟踪训练7 [2024·嘉兴校级模拟]随着气温回暖，放风筝的人数增加，铁路接触网遭异物侵扰频率递增。如果导电性能比较好的金属丝风筝线散落在高铁接触网(高压电路)上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是(D)

【方法指导】
电磁继电器有关问题的解题关键：分成两个电路进行分析，即控制电路与工作电路。控制电路主要有电磁铁和起控制作用的部件(如水位表、油量表、热敏电阻、压敏电阻、光敏电阻等)；工作电路是并联的，衔铁被吸引是一条工作支路，衔铁弹回又是另一条工作支路。

答案： 跟踪训练7　D

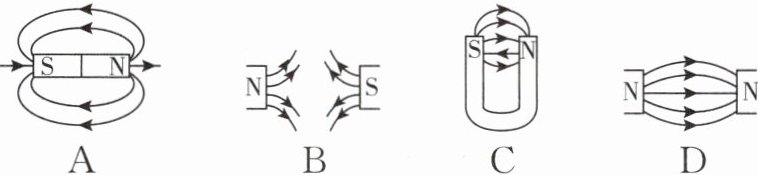

1. [2023·台州]模型可以帮助人们认识和理解一些不能直接观察到的事物。下列磁感线模型正确的是(A)

答案： 1.A

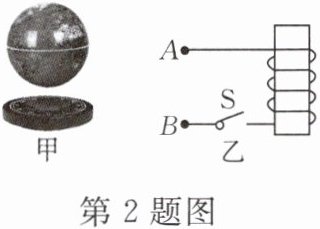

2. [2025·杭州校级模拟]图甲是可发光的磁悬浮地球仪，上面的球体中有一个磁铁，下面的环形底座内有一金属线圈，其电路原理图如图乙，下列关于此地球仪的说法正确的是(B)

A.地球仪工作时，球体悬浮于空中，球体受到重力和浮力，且两个力大小相等，方向相反
B.停止工作时，应先取下球体再切断电源
C.地球仪利用了电磁感应的原理
D.地球仪上面的球体中的发光灯和线圈应该串联连接

答案： 2.B

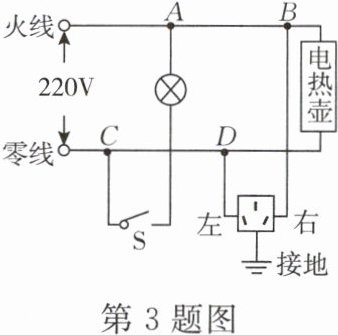

3. [2025·金华校级模拟]小柯家的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作了，但电灯仍能正常发光，拔出电饭煲的插头，把测电笔插入插座的左、右插孔，氖管均能发光，则(A)

A.电路的C、D两点间导线断路
B.插座的接地线断路
C.插座的左右插孔短路
D.电热壶所在的B、D两点间断路

答案： 3.A
