《2026年全效学习中考学练测科学专题版》

典例1

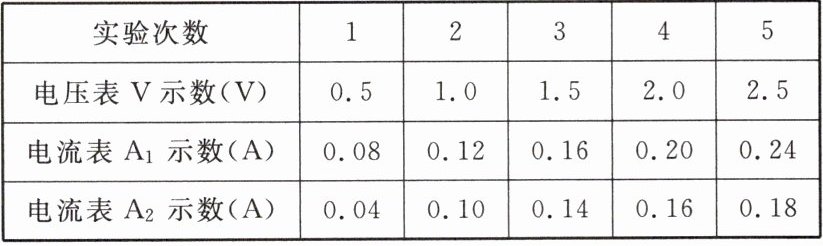

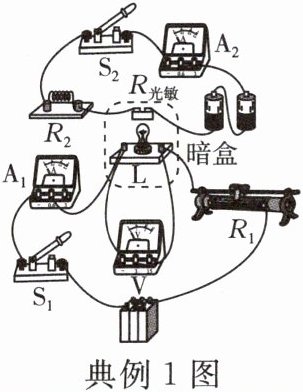

[2023·绍兴]为了探究灯泡亮度与灯泡电功率的关系，小敏用如图所示的电路进行研究（光敏电阻和灯$L$放置在暗盒内，外界光照无法进入），已知灯$L$的额定电压为$2V$，$R_{光敏}$的阻值随光照的增强而减小，$R_{2}$是保护电阻。连接电路后，闭合开关$S_{1}$和$S_{2}$，移动滑片调节灯$L$两端电压，记录电压表和电流表的示数如表所示。


(1)闭合$S_{1}$前，应先将滑片移至最左端(选填“左”或“右”)。
(2)该实验通过观察电流表A₂的示数变化来体现灯泡$L$的亮度变化。
(3)实验中灯$L$的额定功率为0.4$W$。
（4）通过数据分析，得出的实验结论是灯泡亮度与灯泡电功率有关，灯泡电功率越大，灯泡越亮。

答案：
(1)左　
(2)电流表A₂的示数变化　
(3)0.4　
(4)灯泡亮度与灯泡电功率有关，灯泡电功率越大，灯泡越亮

跟踪训练1

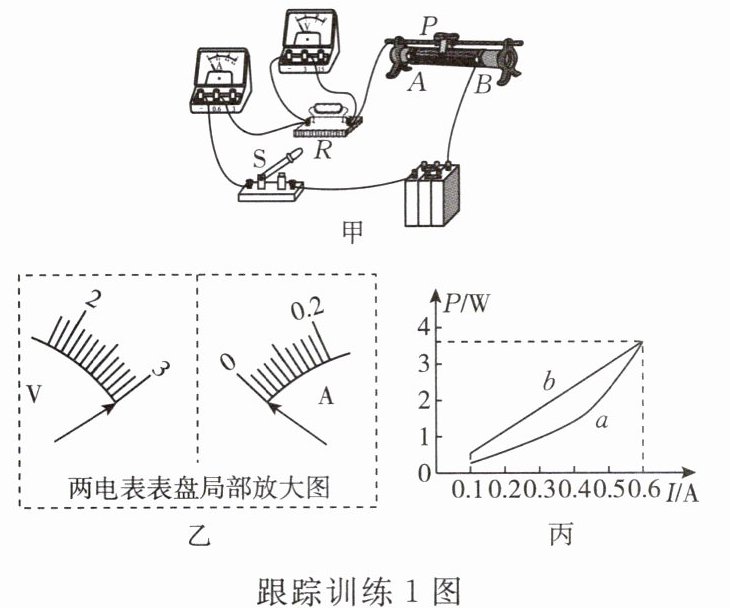

[2024·杭州临平区一模]小杭在“探究电功率与电流关系”的实验中，连接了如图甲所示的电路，其中电源电压保持$6V$不变，$R$为定值电阻。

(1)实验开始前，小杭需要将滑动变阻器的滑片移到A端(选填“$A$”或“$B$”)。
(2)实验中，小杭发现无论怎样调节滑动变阻器，两电表指针始终处于图乙所示位置，由此可以推断电路故障是定值电阻R断路。
（3）替换了问题器材后，小杭移动滑动变阻器进行多次实验，绘制了电阻$R$的电功率随电流变化的曲线$a$和电路总功率随电流变化的曲线$b$，如图丙所示，请根据图丙推测滑动变阻器功率随电流变化的规律，并说明推测的依据：先变大后变小;由于串联电路总功率为电阻R和滑动变阻器的电功率之和，从图中可以看出总功率曲线b与定值电阻功率曲线a的差值(即滑动变阻器的电功率)先变大后变小。

答案：
(1)A　
(2)定值电阻R断路　
(3)先变大后变小;由于串联电路总功率为电阻R和滑动变阻器的电功率之和，从图中可以看出总功率曲线b与定值电阻功率曲线a的差值(即滑动变阻器的电功率)先变大后变小
