《2026年全效学习中考学练测科学专题版》

典例4

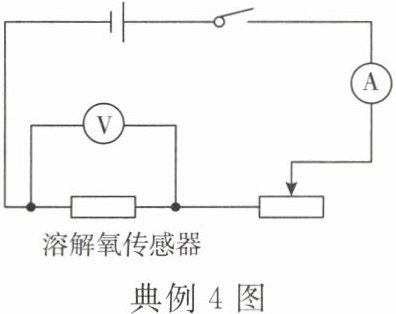

[2025·山东]水中溶氧量是水产养殖的一项关键指标。小红利用溶解氧传感器设计了自动充氧装置，其中监测电路如图所示，电源电压保持不变。溶解氧传感器的阻值随水中溶氧量的降低而减小。闭合开关，当溶氧量降低时(D)


A.电流表的示数变小
B.电压表的示数变大
C.电路的总功率变小
D.滑动变阻器的功率变大

答案： D

跟踪训练4
[2024·山海联盟模拟]如图所示，当开关$S$闭合后，两灯均能发光，且已知甲表的读数为$1.0$，乙表的读数为$2.0$(单位为$V$或$A$)，则可求得(D)


A.灯$L_{1}$的电阻为$0.5Ω$
B.灯$L_{1}$的功率为$2W$
C.灯$L_{2}$的电阻为$0.5Ω$
D.灯$L_{2}$的功率为$2W$

答案： D

典例5

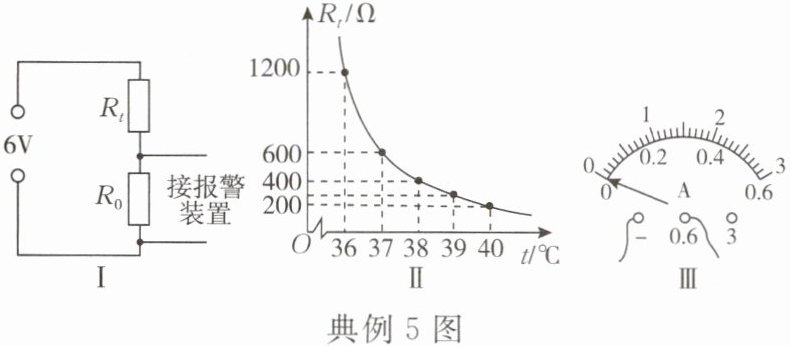

[2025·台州一模]电子体温计正逐渐取代水银体温计。甲同学制作了一种简易电子体温计，其电路如图Ⅰ所示。其中定值电阻$R_{0} = 800Ω$，$R_{t}$为热敏电阻，其阻值与温度的变化关系如图Ⅱ所示。

（1）图Ⅰ电路中，电源电压恒为$6V$，当$R_{0}$两端电压$U≥4.0V$时，报警装置开始报警（报警装置是否报警都不会对电路造成影响）。求：
① 使用该电子体温计测量体温，当体温达到多少摄氏度时，会开始报警？
② 此时定值电阻$R_{0}$消耗的电功率是多少？
（2）乙同学将$0～0.6A$的电流表（如图Ⅲ）串联在该电路中，希望能用电流表上的刻度线来指示$36～40^{\circ}C$的温度，即直接从电流表上读出温度值。请通过计算分析这个方案是否可行。

答案：
(1)①当R₀两端电压U≥4.0V时，报警装置开始报警，R₀=800Ω，故开始报警时的电流为I₀=U₀/R₀=4.0V/800Ω=0.005A，电源电压恒为6V，R₀两端电压为4V，则R₁两端电压为2V，串联电路电流处处相等，故R₁=U₁/I₀=2V/0.005A=400Ω，由图Ⅱ可知，当R₁=400Ω时，体温为38℃。②此时定值电阻R₀消耗的电功率为P₀=U₀²/R₀=(4V)²/800Ω=0.02W。
(2)由图Ⅱ可得，36℃时，R₁₁=1200Ω；40℃时，R₁₂=200Ω，故电流分别为I₁=U/(R₀+R₁₁)=6V/(800Ω + 1200Ω)=0.003A，I₂=U/(R₀+R₁₂)=6V/(800Ω + 200Ω)=0.006A，电流最大变化量为ΔI=I₂−I₁=0.006A−0.003A=0.003A，温度在36℃～40℃的变化过程中，电流最大变化量0.003A小于电流表的最小刻度0.02A，所以该方案不可行。
