《2026年全效学习中考学练测科学专题版》

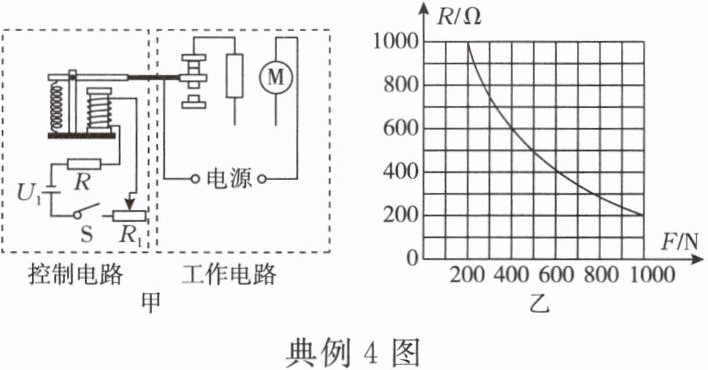

典例4 [2025·浙江多校联考]根据电动扶梯“有人乘时运行较快，无人乘时运行较慢”的特点，项目化学习小组设计了它的工作电路，如图甲所示。该电路由“控制电路”和“工作电路”两部分组成，其中“控制电路”由压敏电阻R、滑动变阻器R₁、电磁铁、电压为9V的电源等组成，压敏电阻的阻值与所受压力的变化关系如图乙所示；“工作电路”由电源、电动机、定值电阻等组成。无人乘时电动扶梯以较慢的速度运行，当控制电路的电流增大到设定值10mA时，衔铁被吸下，电动机功率增大，电动扶梯运行速度变快(电磁铁线圈电阻忽略不计)。

(1)请将图甲中“工作电路”补充完整，使电路设计能满足实际工作情况的需要。
(2)根据图乙，压敏电阻所受的压力F增大，压敏电阻R的阻值将减小(选填“增大”“不变”或“减小”)。
(3)若滑动变阻器R₁接入电路的阻值为300Ω，某次运行时，通过电磁铁线圈的电流恰好达到10mA，则此时电动扶梯载重为多少？

答案：
典例4　
(1)如答图所示。
　　　　　　　　
(2)减小
(3)根据欧姆定律可得，控制电路的总电阻R_{总}=$\frac{U}{I}$=$\frac{9V}{0.01A}$=900Ω，根据串联电阻的特点，R=R_{总}-R_{1}=900Ω - 300Ω=600Ω，由图乙可知，当电阻R=600Ω时，压力F=400N，则此时电梯载重G=F=400N。

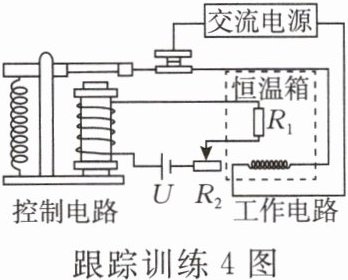

跟踪训练4 [2024·山海联盟模拟]如图所示为恒温箱电路原理图。分析该图回答下列问题。

（1）试描述温度与电阻R₁的关系：电阻$R_{1}$的阻值随温度的升高而降低。
（2）该恒温箱按目前的设置，其箱内温度达到40℃时，工作电路会自动断开。现需要箱内温度达到35℃时就断开工作电路，请说出两种调节措施：①将滑动变阻器$R_{2}$的滑片向左移到适当位置；②适当增加电磁铁的线圈匝数(合理即可)。

答案： 跟踪训练4　
(1)电阻$R_{1}$的阻值随温度的升高而降低　
(2)①将滑动变阻器$R_{2}$的滑片向左移到适当位置；②适当增加电磁铁的线圈匝数(合理即可)

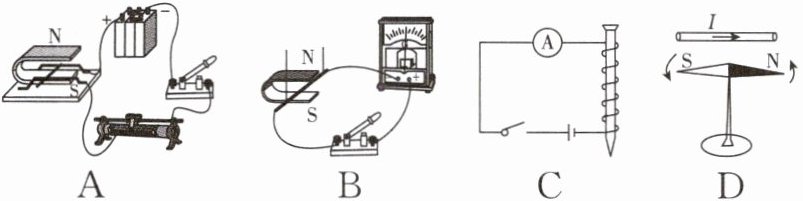

典例5 [2025·杭州富阳区一模]将“窗帘伴侣”挂在窗帘导轨上后，只需在遥控器上按下“打开”，窗帘伴侣就会移动，并推动窗帘挂环将窗帘拉开。下列选项中，与窗帘伴侣工作原理相同的是(A)

答案： 典例5　A

跟踪训练5 [2025·四川广安]如图是2024年杭州马拉松推出的机器狗配速员，机器狗内部电动机的工作原理是(B)


A.电磁感应现象
B.通电导体在磁场中受到力的作用
C.电流的磁效应
D.电流的热效应
类型六 电磁感应

答案： 跟踪训练5　B

典例6 [2025·慈溪校级模拟]如图所示，在a、b两端接入电源或电流表组成不同装置(保证电路安全)，下列选项正确的是(C)


A.接电源，和发电机的原理相同
B.接电流表，和电动机的原理相同
C.接电源，可将电能转化为机械能
D.接电流表，移动直导线，电流表指针一定偏转

答案： 典例6　C

跟踪训练6 [2025·嵊州二模]如图所示，小明用线圈、条形磁铁和灵敏电流计来验证电磁感应现象，下列操作不能使灵敏电流计指针发生偏转的是(B)


A.线圈不动，磁铁快速向上
B.线圈和磁铁同时同速向上
C.磁铁不动，线圈快速向上
D.线圈不动，磁铁快速向下

答案： 跟踪训练6　B
