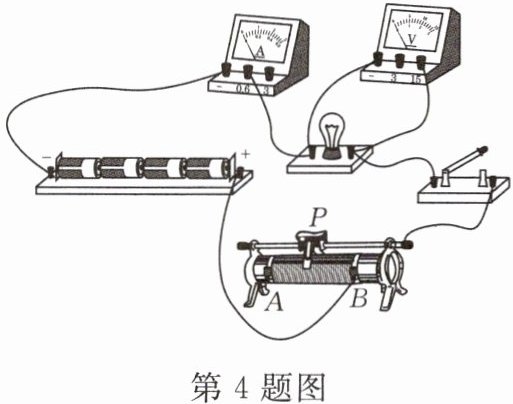

4. [2025·慈溪校级模拟]小华和小红两名同学各自进行“测定小灯泡电功率”的实验。实验中所用器材规格均相同，小灯泡标有“$3.8V$”字样，电源电压为$6V$且保持不变，他们各自按电路图连接电路。

(1)小华同学实验步骤正确，闭合开关后，发现小灯泡不亮，但电流表示数为$0.3A$，接下来他移动滑动变阻器的滑片，观察到小灯泡始终不亮，电流表示数会变化，但电压表示数始终为零。若电路中只有一处故障且只发生在小灯泡$L$或滑动变阻器$R$上，则电路故障是小灯泡短路。

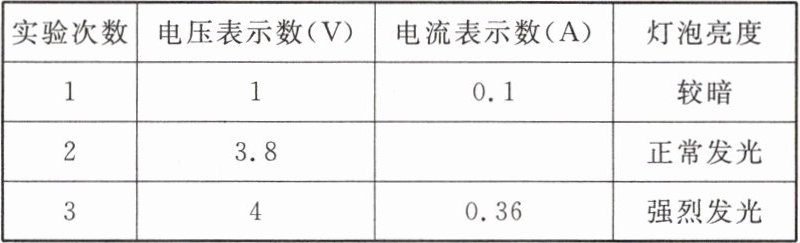

（2）小华实验时，其部分实验数据和现象如表所示。
由于小华粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻：$R = \frac{U_{1}}{I_{1}} = \frac{1V}{0.1A} = 10Ω$，再计算出灯泡两端电压为$3.8V$时的功率：$P = \frac{U_{额}^{2}}{R} = \frac{(3.8V)^{2}}{10Ω} = 1.444W$。请你帮他判断，小灯泡的额定功率应小于$1.444W$(选填“大于”“等于”或“小于”)。
（3）小红按电路图正确接线，闭合开关，移动滑动变阻器滑片$P$，灯泡正常发光时，电压表指针偏转角度较小，且指针未对准刻度线，会产生较大误差，经思考小红将电路略做改动依然完成了实验，她的改动如下：断开开关，将电压表并联在滑动变阻器两端，并选择0～3V量程。然后闭合开关，移动滑动变阻器的滑片，当电压表示数为2.2$V$时，小灯泡正常发光，若此时滑动变阻器的阻值为$10Ω$，可得出小灯泡的额定功率为0.836$W$。

答案：
(1)小灯泡短路　
(2)小于　
(3)断开开关，将电压表并联在滑动变阻器两端，并选择0～3V量程　2.2　0.836

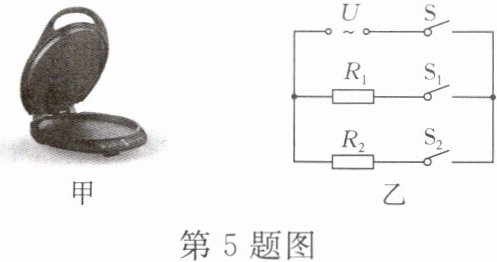

5. [2024·衢州模拟改编]小华在寒假里，用如图甲所示的电饼铛烙饼，不仅速度快，而且很美味。通过查阅资料得知电饼铛是采用双控电路工作的，额定电压为$220V$，上、下盘同时加热时额定功率为$1500W$，下盘单独工作时额定功率为$1200W$。工作的简化电路如图乙所示，$S$为总开关，$S_{1}$和$S_{2}$为两个温控开关，$R_{1}$和$R_{2}$分别为上、下两盘的加热电阻，上、下盘同时加热，食物两面均匀受热。
(1)电饼铛上、下盘同时工作时，通过$R_{1}$的电流是1.36$A$(计算结果保留两位小数)。
(2)$R_{2}$正常工作时，其电阻是多少(计算结果保留一位小数)？
(3)试计算通电$10min$，电流通过下盘电阻所产生的热量是多少(不计热量散失)？

答案：
(1)1.36
(2)R₂=U²/Pₓ=(220V)²/1200W≈40.3Ω。故R₂正常工作时，其电阻是40.3Ω。
(3)Q=W=Pₓt=1200W×10×60s=7.2×10⁵J。故通电10min，电流通过下盘电阻所产生的热量是7.2×10⁵J。
