《2025年名校课堂九年级数学下册沪科版安徽专版》

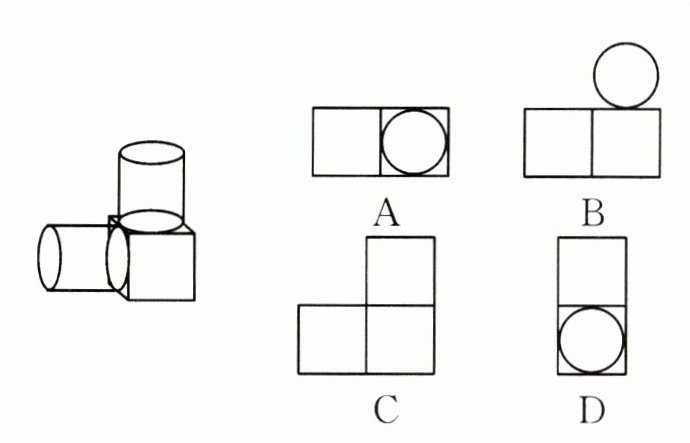

10. 如图所示的几何体是由两个圆柱分别从纵横两个方向嵌入一个正方体，它的左视图是 （ ）

答案： D

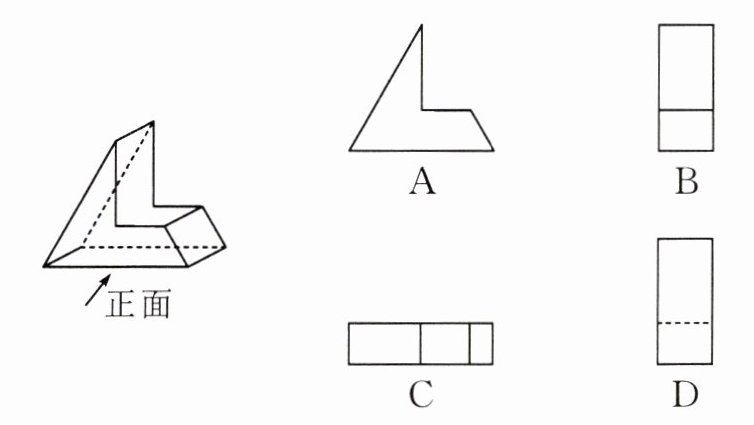

11.（2024·合肥肥东县模拟）如图，该几何体的俯视图是 （ ）

答案： C

12. 图1是用5个相同的正方体搭成的立体图形. 若由图1变化至图2，则三视图中没有发生变化的是 （ ）


A. 主视图
B. 主视图和左视图
C. 主视图和俯视图
D. 左视图和俯视图

答案： D

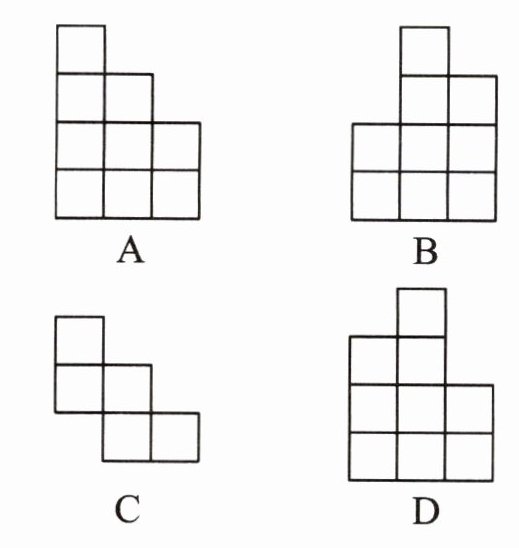

13. 一个几何体由大小相同的小正方体搭成，它的俯视图如图所示，其中小正方形中的数字表示在该位置小正方体的个数，则该几何体的主视图为 （ ）

答案： A

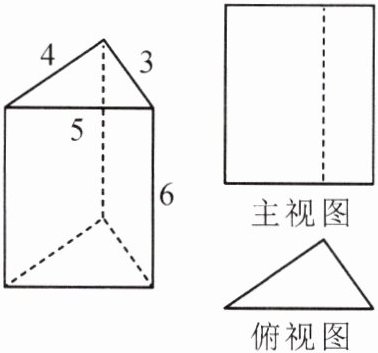

14. 如图所示的是一个直三棱柱的立体图和主视图、俯视图，根据立体图上的尺寸标注，它的左视图的面积为 （ ）

A. 24
B. 30
C. 18
D. 14.4

答案： D

15. 画出如图所示物体的主视图、左视图、俯视图.

答案：
解：如图所示：

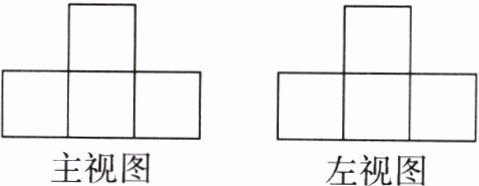

16.（2024·黑龙江）一个由若干个大小相同的小正方体搭成的几何体，它的主视图和左视图如图所示，那么组成该几何体所需小正方体的个数最少是 （ ）

A. 6
B. 5
C. 4
D. 3

答案： C
