《2025年新课堂同步学习与探究九年级物理全一册人教版》

6. 在“伏安法测电阻”的分组实验中:

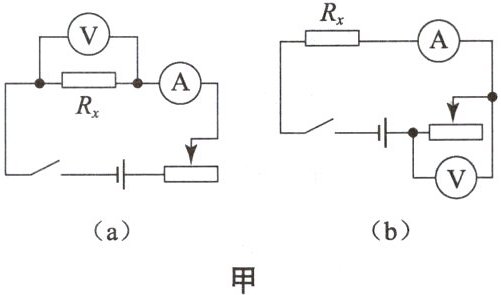

(1) 请你根据图甲(a)所示的电路图,在未连接好的实物图乙上用笔画线代替导线连接好电路.(待测电阻$ R_x 的阻值约为 10\ \Omega $.)
(2) 连接好电路后,闭合开关前,应将滑动变阻器的滑片移至______(选填“左”或“右”)端,使其连入电路的电阻最大,从而______.
(3) 物理老师发现某一小组的实验电路图如图甲(b)所示,原来他们认为$ R_x $两端的电压可以等于电源(两节干电池串联)电压$ 3 $V减去电压表的示数.在老师的指导下,他们闭合开关后实测了电源两端的电压,发现其值小于$ 3 $V,说明他们的方案是______(选填“可行”或“不可行”)的.

答案：
6.

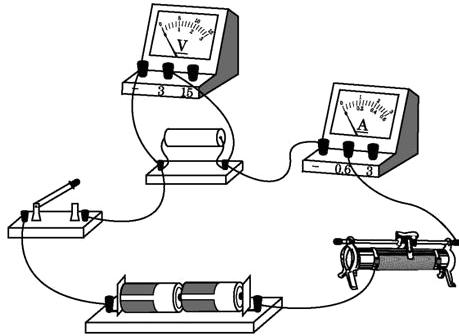

(1)如图所示:
　　
(2)右　保护电路
(3)不可行

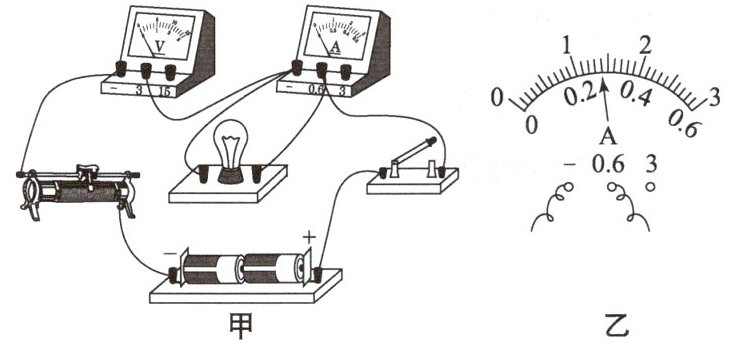

7. 图甲是一实验小组在测量小灯泡的电阻实验中连接的一个实物图,所用的小灯泡标有“$ 2.5 $V”字样.
(1) 图甲中有一根导线连接错误,请在错误的导线上画“×”,并用笔画线表示导线正确连线.

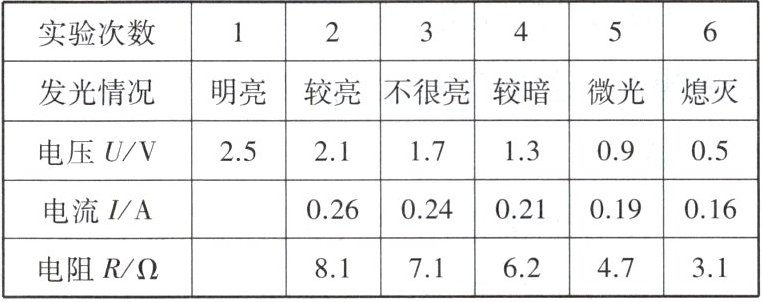

(2) 检查电路无误后,闭合开关,移动滑片,使电压表的示数为$ 2.5 $V,电流表示数如图乙所示,小灯泡正常发光,此时灯丝的电阻为______$ \Omega $.向______(填“左”或“右”)移动滑动变阻器滑片,小灯泡两端的电压逐渐下降,灯丝温度也不断降低,测量数据见表格.


(3) 对比不同电压下小灯泡的阻值,把你的发现写成具有概括性的一句话:______.

答案：
7.

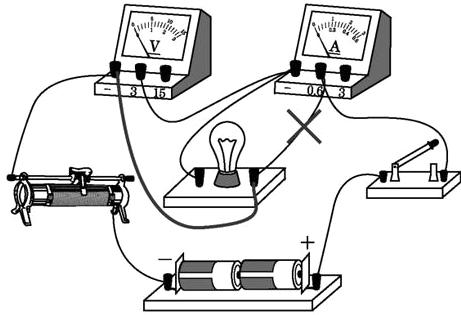

(1)如图所示:
　　
(2)8.9　左
(3)灯泡温度越高，灯丝电阻越大
