《2025年新课堂同步学习与探究九年级物理全一册人教版》

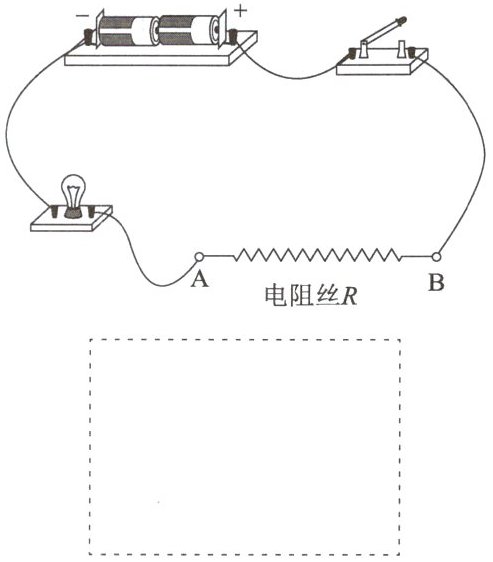

1. 在虚线框内画出如图所示实物电路的电路图。要使灯泡的亮度变大,需要使电阻丝的电阻如何变化？你能想出哪些方法使电阻丝的电阻发生变化？

答案：
如图所示:

2. 如果电阻丝 $ R $ 接线柱连在了 $ A $ 处(如图所示),滑片 $ P $ 可以在电阻丝上来回滑动且与电阻丝相连通。闭合开关,要使灯泡亮些,滑片 $ P $ 应向哪边移动？为什么？

答案： 向左.因为电阻丝AP接入电路,P向左移，AP的长度变小,电阻变小.

3. 如果电阻丝 $ R $ 接线柱连在了 $ B $ 处(如图所示),滑片 $ P $ 可以在电阻丝上来回滑动且与电阻丝相连通。闭合开关,要使灯泡亮些,滑片 $ P $ 应向哪边移动？为什么？

答案： 向右.因为电阻丝BP接入电路,P向右移，BP的长度变小,电阻变小.

[活动 1] 制作变阻器

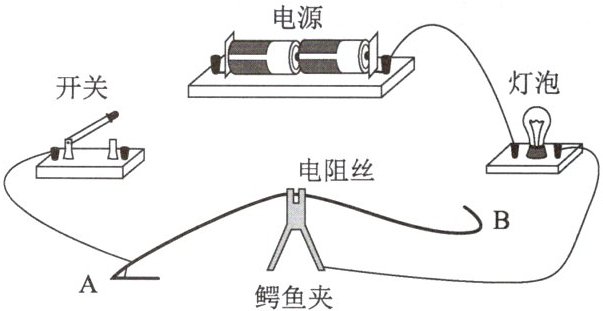

1. 用鳄鱼夹夹在电阻丝上,制成一个变阻器,接入如图所示的电路中。在电阻丝上滑动鳄鱼夹,改变灯泡的亮度。想一想：灯泡的亮度为什么会改变？

2. 这种变阻器有什么缺点或不足之处吗？如果有,应如何改进？

答案： 1. 因为接入电路的电阻丝长度改变，电阻改变，电流改变，灯泡实际功率改变，所以亮度改变。2. 缺点：易触电、电阻变化不连续、调节精度低；改进：用绝缘材料包裹电阻丝，绕在绝缘管上，增加滑片和刻度盘。
