《2025年新课堂同步学习与探究九年级物理全一册人教版》

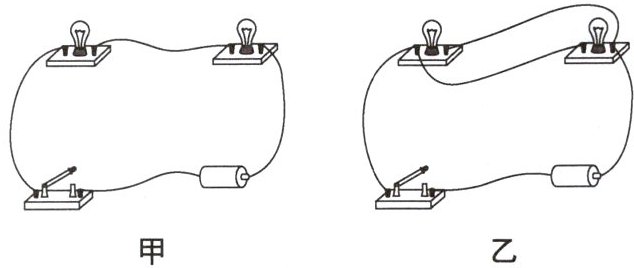

3. 如图所示的甲、乙两个实物电路中,两个灯泡的接法(A)。

A.甲是串联
B.乙是串联
C.甲、乙都是串联
D.甲、乙都是并联

答案： A

4. 在连接电路的过程中,下列步骤不必要的是(B)。
A.将开关断开
B.连接电路时,一定要从电源正极出发,直至电源负极
C.为保证各连接点接触良好,要拧紧各接线柱
D.连接完毕后,要仔细检查电路连接是否正确,不允许发生短路

答案： B

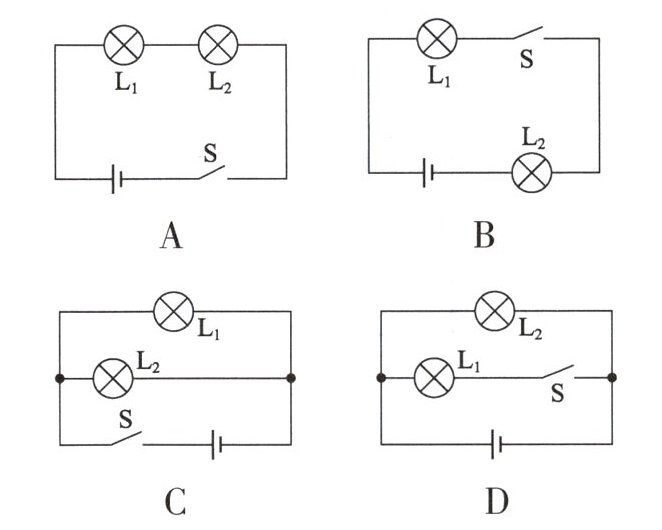

5. 以下电路图中,开关 $ S $ 闭合后,两灯并联的是(C)。

答案： C

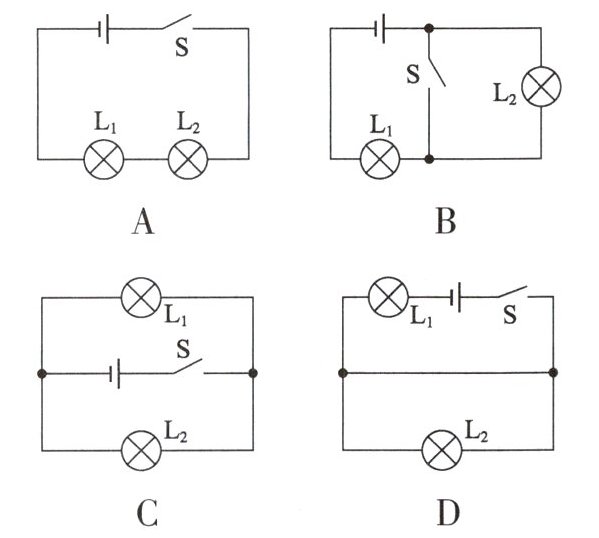

6. 如图所示,开关能同时控制两盏灯,且一盏灯的灯丝断了也不影响另一盏灯工作的电路是(C)。

答案： C

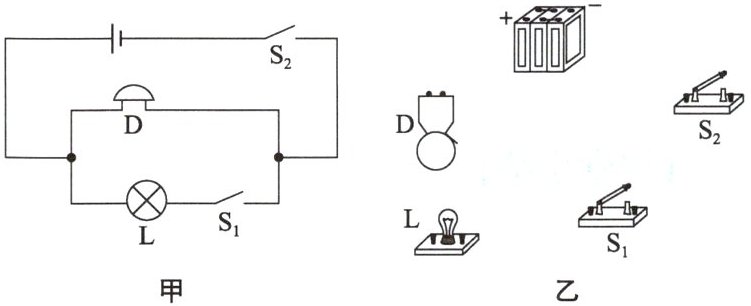

7. 根据图甲所示的电路图,把图乙中的实物元件连成相应的电路(用笔画线表示导线)。

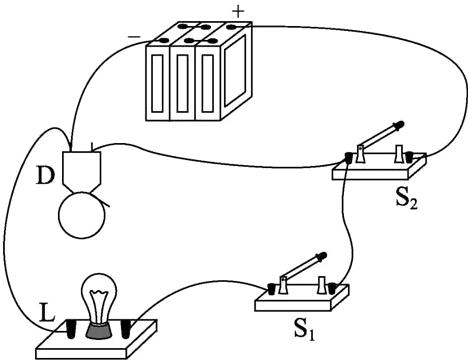

答案：
如图所示:

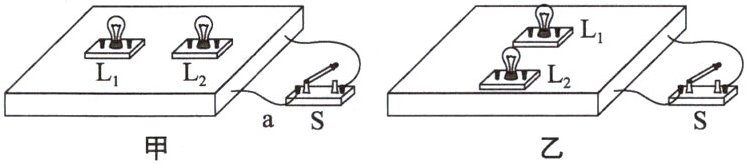

8. 物理课上,老师出示了如图甲、乙所示两个有盖的木盒,电路的部分连接情况隐藏在盒内。当老师闭合开关时,两只灯泡都亮了,断开开关,两只灯泡都熄灭。

(1)在这个木盒内,除了导线,一定还有另外一个电路元件,它是电源。
(2)老师拆除图甲中导线 $ a $,再闭合开关,两只灯泡都不亮,这不能(选填“能”或“不能”)断定这两只灯泡是串联的。
(3)老师取下图乙中灯泡 $ L_1 $,再闭合开关,两只灯泡都不亮,说明这两只灯泡的连接方式为串联。

答案：
(1)电源　
(2)不能　
(3)串
