《2025年新课堂同步学习与探究九年级物理全一册人教版》

[典例1]

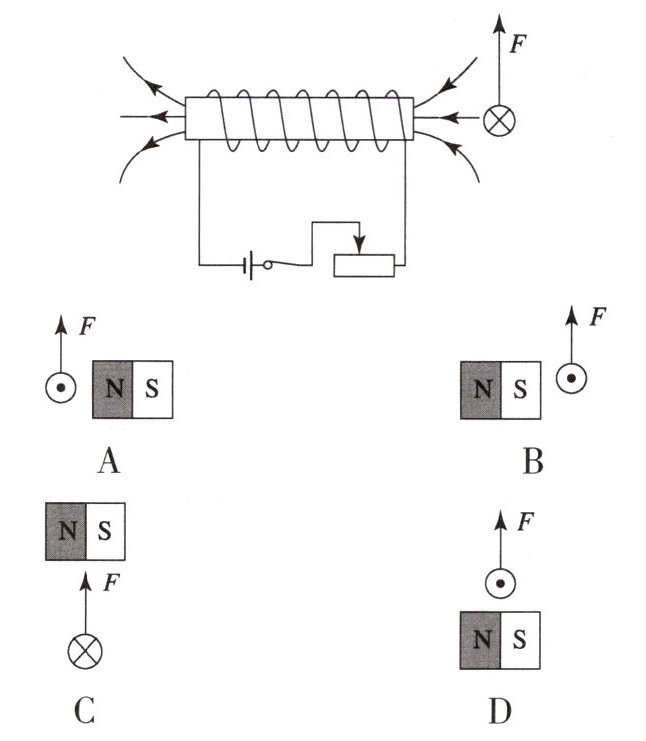

如图是通电导线在磁场中受力的示意图。用“⊗”表示导线中的电流方向垂直于纸面向里,“⊙”表示导线中的电流方向垂直于纸面向外,此时通电导线受到的力向上。下列力的方向判断正确的是(磁体附近磁感线未画出)(D)。

答案： D

[典例2]

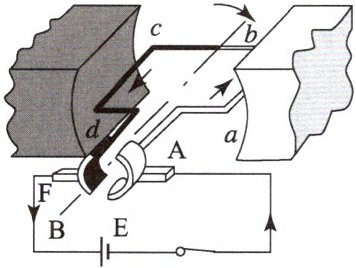

如图为小玲和小辉同学制作的一种直流电动机模型,他们用回形针做成两个支架,分别与电池的两极相连；用漆包线绕制一个矩形线圈,以线圈引线为轴,并用小刀刮去轴的一端全部漆皮,另一端只刮去上半周漆皮,将线圈放在支架上,蹄形磁体放在线圈周围。

(1)直流电动机的工作原理是利用磁场对通电导体有力的作用。
(2)按他们这种方法刮漆,线圈在刚转过平衡位置时切断线圈中的电流(选填“自动改变线圈中的电流方向”或“切断线圈中的电流”),目的是使线圈能够持续转动。
(3)可以通过改变电流方向,改变线圈的转动方向。
(4)如果电池、开关、导线的连接和性能良好,闭合开关后,发现线圈只抖动了一下,并不转动,原因可能是磁场太弱,这时可进行的有效尝试是换用较强的磁场。

答案：
(1)磁场对通电导体
(2)切断线圈中的电流
(3)电流
(4)磁场太弱,这时可进行的有效尝试是换用较强的磁场
