《2025年新课堂同步学习与探究九年级物理全一册人教版》

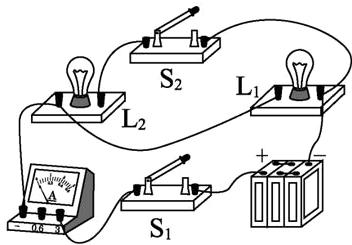

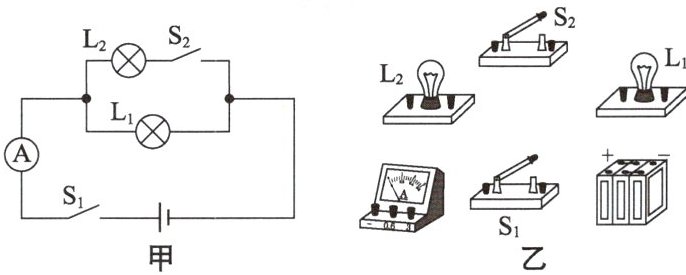

4. 根据图甲所示的电路图,用笔画线代替导线,连接如图乙所示的实物电路(要求导线不能交叉)。

答案：
如图所示：

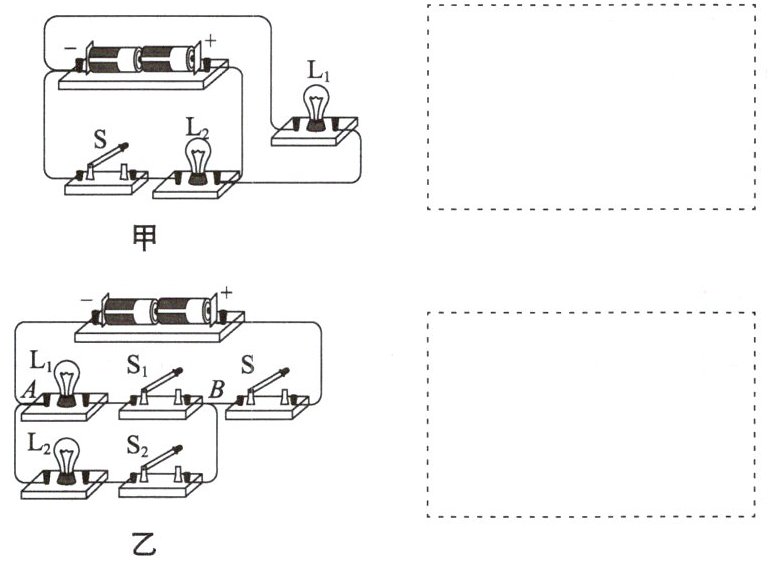

5. 请将如图所示电路的电路图画在虚线框内,然后在电路图中标出电流的方向。

答案：
如图所示： 　

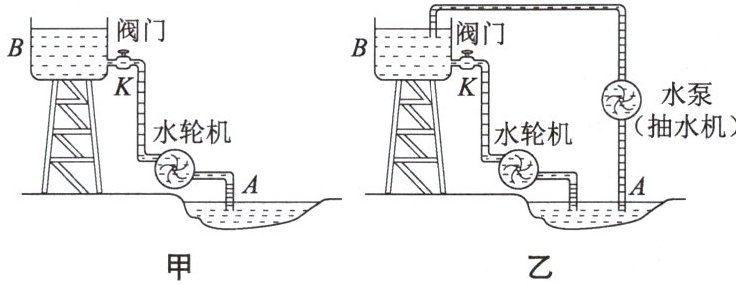

1. 图甲中,打开阀门,能否在管道中形成水流？为什么？通过观察什么可以判断是否有水流？图甲能够形成持续的水流吗？为什么？图乙和图甲相比,不同点是什么？图乙能够形成持续的水流吗？为什么？

答案： 1.
图甲中打开阀门，能在管道中形成水流。因为水塔B中的水面比水池A中的水面高，存在水位差（高度差），水在重力作用下会从高处向低处流动。通过观察是否有水从管道流出可以判断是否有水流。
图甲不能形成持续的水流。因为随着水的流动，水塔B中的水位和水池A中的水位差会逐渐减小，当两者水位相平时，就不再有水流。
图乙和图甲相比，不同点是图乙中增加了水泵（抽水机）。
图乙能够形成持续的水流。因为水泵（抽水机）可以不断将水池A中的水抽到水塔B中，维持水塔B和水池A之间有稳定的水位差，从而使水持续流动。

2. 与水流类比,你认为电压的作用是什么？电源在电路中有什么作用？

答案： （1）电压的作用：
电压的作用是使电路中的自由电荷定向移动形成电流，类似于水压使水管中的水定向移动形成水流。
（2）电源的作用：
电源在电路中提供电压，维持电路两端存在电位差，从而使电路中有持续电流。

3. 电压用字母U表示,电压的国际单位是伏特,符号是V,
1kV=1000V 1V=1000mV

答案： U；伏特；V；1000；1000

4. 你知道生活中有哪些电源？你了解它们提供的电压值是多少吗？说说看。

答案： 1. 干电池：1.5V；
2. 铅蓄电池：2V；
3. 手机电池：3.7V~4.2V；
4. 家庭电路电源：220V；
5. 一节蓄电池组（串联）：6V或12V；
6. 锂电池（常用）：3.7V。

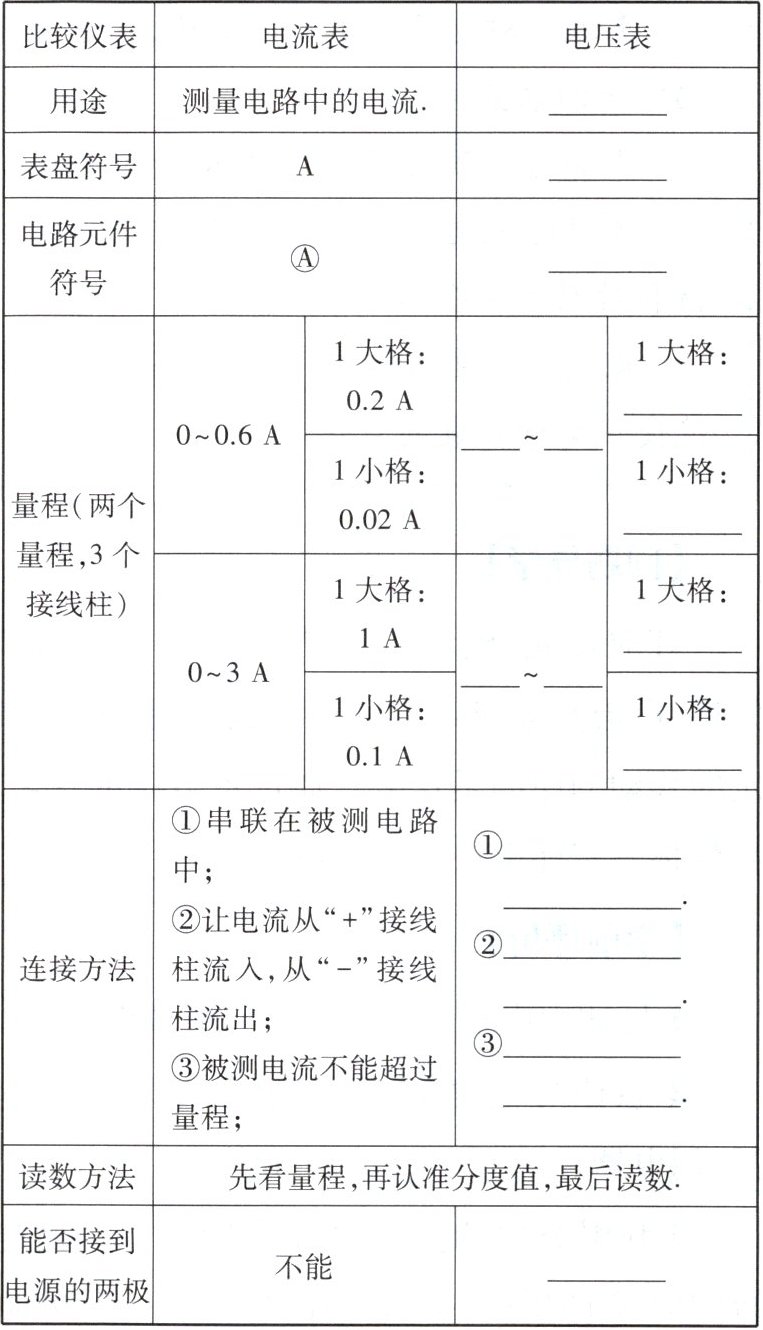

仔细观察电压表并认真阅读电压表的使用说明,了解电压表的使用规则,对照电流表的使用规则,将下表补充完整。

思考：
(1)在用电压表测电压时,选择量程的依据是什么？
(2)在预先不知道被测电压大约值的情况下,如何选择电压表的量程？
|比较仪表|电流表|电压表|
|----|----|----|
|用途|测量电路中的电流。|测量电路两端的电压。|
|表盘符号|A|V|
|电路元件符号|Ⓐ|Ⓥ|
|量程(两个量程,3个接线柱)|0~0.6A
1大格：0.2A
1小格：0.02A|0~3V
1大格：1V
1小格：0.1V|
||0~3A
1大格：1A
1小格：0.1A|0~15V
1大格：5V
1小格：0.5V|
|连接方法|①串联在被测电路中；②让电流从“+”接线柱流入,从“-”接线柱流出；③被测电流不能超过量程；|①并联在被测电路两端；②让电流从“+”接线柱流入,从“-”接线柱流出；③被测电压不能超过量程；|
|能否接到电源的两极|不能|能|
思考：
(1)根据被测电路两端电压的大小选择合适量程。
(2)先用大量程进行试触，若指针偏转角度小则换用小量程，若偏转角度合适则用该量程。

答案： |比较仪表|电流表|电压表|
|----|----|----|
|用途|测量电路中的电流。|测量电路两端的电压。|
|表盘符号|A|V|
|电路元件符号|Ⓐ|Ⓥ|
|量程(两个量程,3个接线柱)|0~0.6A
1大格：0.2A
1小格：0.02A|0~3V
1大格：1V
1小格：0.1V|
||0~3A
1大格：1A
1小格：0.1A|0~15V
1大格：5V
1小格：0.5V|
|连接方法|①串联在被测电路中；②让电流从“+”接线柱流入,从“-”接线柱流出；③被测电流不能超过量程；|①并联在被测电路两端；②让电流从“+”接线柱流入,从“-”接线柱流出；③被测电压不能超过量程；|
|能否接到电源的两极|不能|能|
思考：
(1)根据被测电路两端电压的大小选择合适量程。
(2)先用大量程进行试触，若指针偏转角度小则换用小量程，若偏转角度合适则用该量程。
