《2025年新课堂同步学习与探究九年级物理全一册人教版》

[典例1]
如图所示,一束带电粒子沿着水平方向平行地飞过小磁针的上方,小磁针的N极向纸外偏转。对带电粒子束的判断：①向右飞行的正离子束；②向左飞行的正离子束；③向右飞行的电子束；④向左飞行的电子束。其中正确的是(A)。

A.②③
B.①④
C.②④
D.①③

答案： A

[典例2]

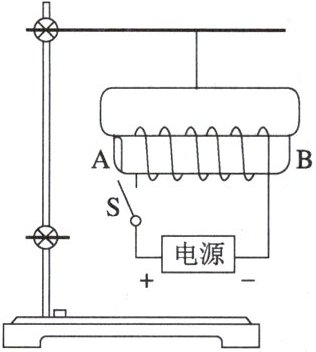

小明同学在学校实验室模拟安培1820年在科学院的例会上做的小实验：把螺线管水平悬挂起来,闭合开关,发现螺线管缓慢转动后停了下来,改变螺线管B端的初始指向,重复操作,停止时B端的指向都相同。模拟实验装置如图所示。闭合开关,螺线管停下来后,B端指向(D)。

A.东方
B.南方
C.西方
D.北方

答案： D

1. (必记知识) 如图所示的实验叫奥斯特实验,该实验首先揭开了电与磁的联系,证明了通电导体周围存在磁场,磁场方向与电流方向有关。

答案： 奥斯特实验　电与磁　通电导体　电流方向

2. (必记知识) 通电螺线管周围的磁场跟条形磁体相似。

答案： 条形磁体

3. (必记知识) 通电螺线管的极性判定：用右手握住螺线管,让四指弯曲的方向跟螺线管中电流方向一致,大拇指所指的那端就是通电螺线管的N极。

答案： 右手　电流方向　N极

4. (必记知识) 影响电磁铁磁性强弱的因素：电流大小,线圈匝数,有无铁芯。

答案： 电流大小　线圈匝数　有无铁芯

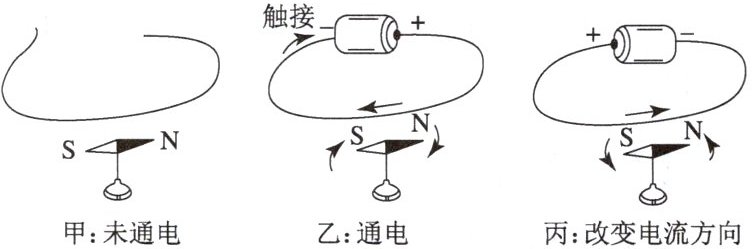

5. 某同学利用如图所示装置研究电与磁的关系,请仔细观察图中的装置、操作和现象,然后归纳得出初步结论。比较甲、乙两图可知：通电导体周围存在磁场；比较乙、丙两图可知：磁场的方向跟电流方向有关。

答案： 通电导体周围存在磁场　磁场的方向跟电流方向有关
